12. UNTERE ABDECKUNGEN ANBRINGEN

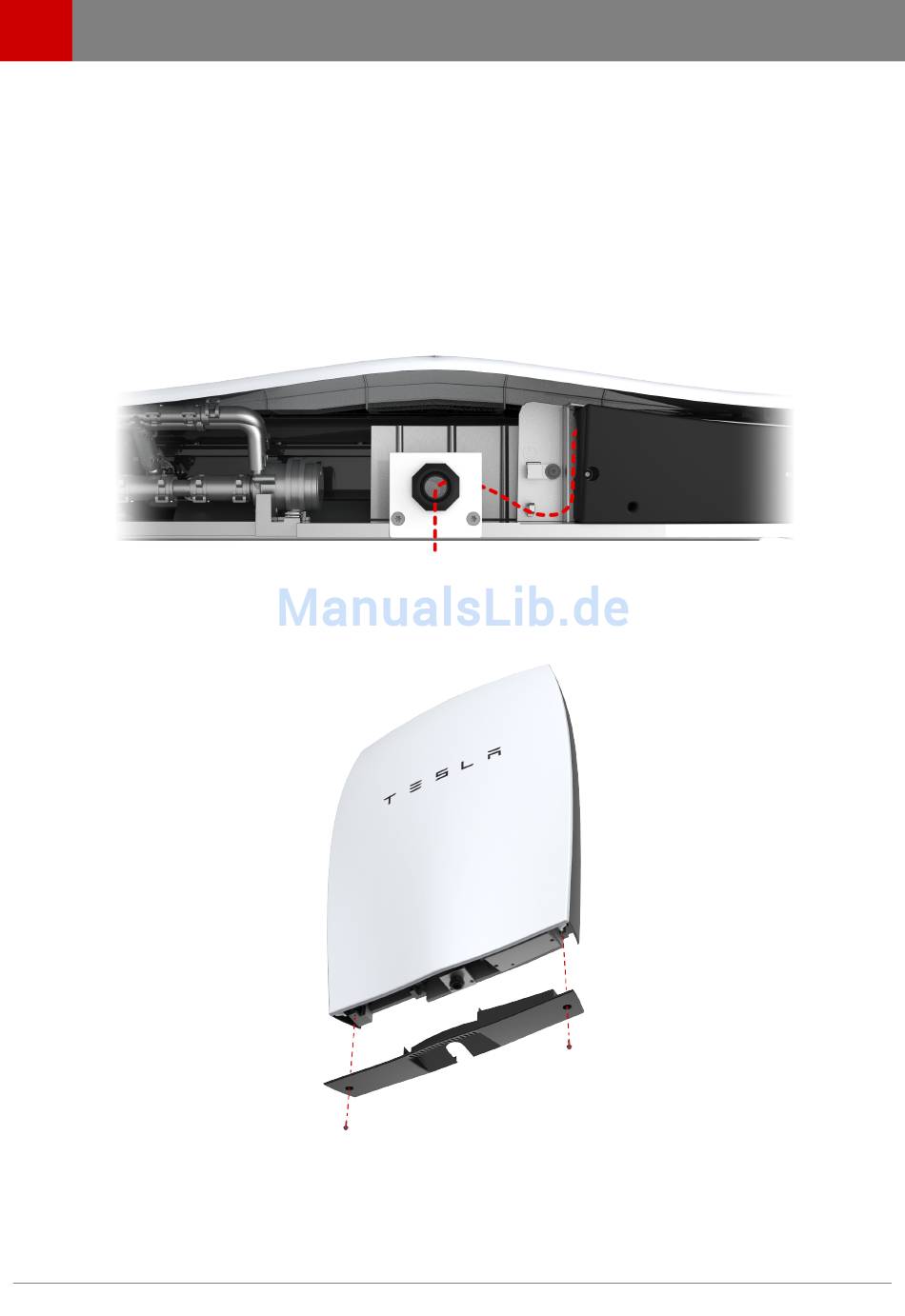

1. Die untere Abdeckung an der Unterseite der Powerwall zwischen den seitlichen Abdeckungen
ausrichten.
2. Den hinteren Rand der unteren Abdeckung (wandseitig) unter die Metallkante des Powerwall-
Gehäuses schieben.
3. Die Kabel, die von der Kabelarmatur/Kabelverschraubung nach hinten zur Wand führen, unter
dem Masse-/Erdungsanschluss durchführen und wieder nach vorn verlegen, sodass sie unter
dem Spritzschutz parallel zum inneren Kabelstrang in Richtung Platine verlaufen. Die Kabel
dürfen nicht durch den inneren Rand der unteren Abdeckung geknickt oder gequetscht
werden.
4. Die untere Abdeckung vorsichtig über den Kabeln schließen. Der Rand der unteren
Abdeckung muss auf ganzer Länge von der vorderen Abdeckung verdeckt werden.
5. Die untere Abdeckung mit einem Steckschlüssel (10 mm) und zwei M6-Schrauben befestigen.
Die Schrauben mit 3 Nm festziehen.
6. Nach erfolgter Installation vorsichtig den Schutzaufkleber von der vorderen Abdeckung der
Powerwall abziehen.
32 Installationshandbuch Powerwall
