Installationsanleitung
M25-Kabelverschraubung (optional)
Falls einzelne Teile beschädigt sind oder fehlen, wenden Sie sich bitte an den Tesla Service.
Sollten Beschädigungen festgestellt werden, ist zuerst auf Stromschlaggefahren
(Hochspannung!) und andere Sicherheitsrisiken zu achten. Den Einbau nicht fortsetzen!
6.

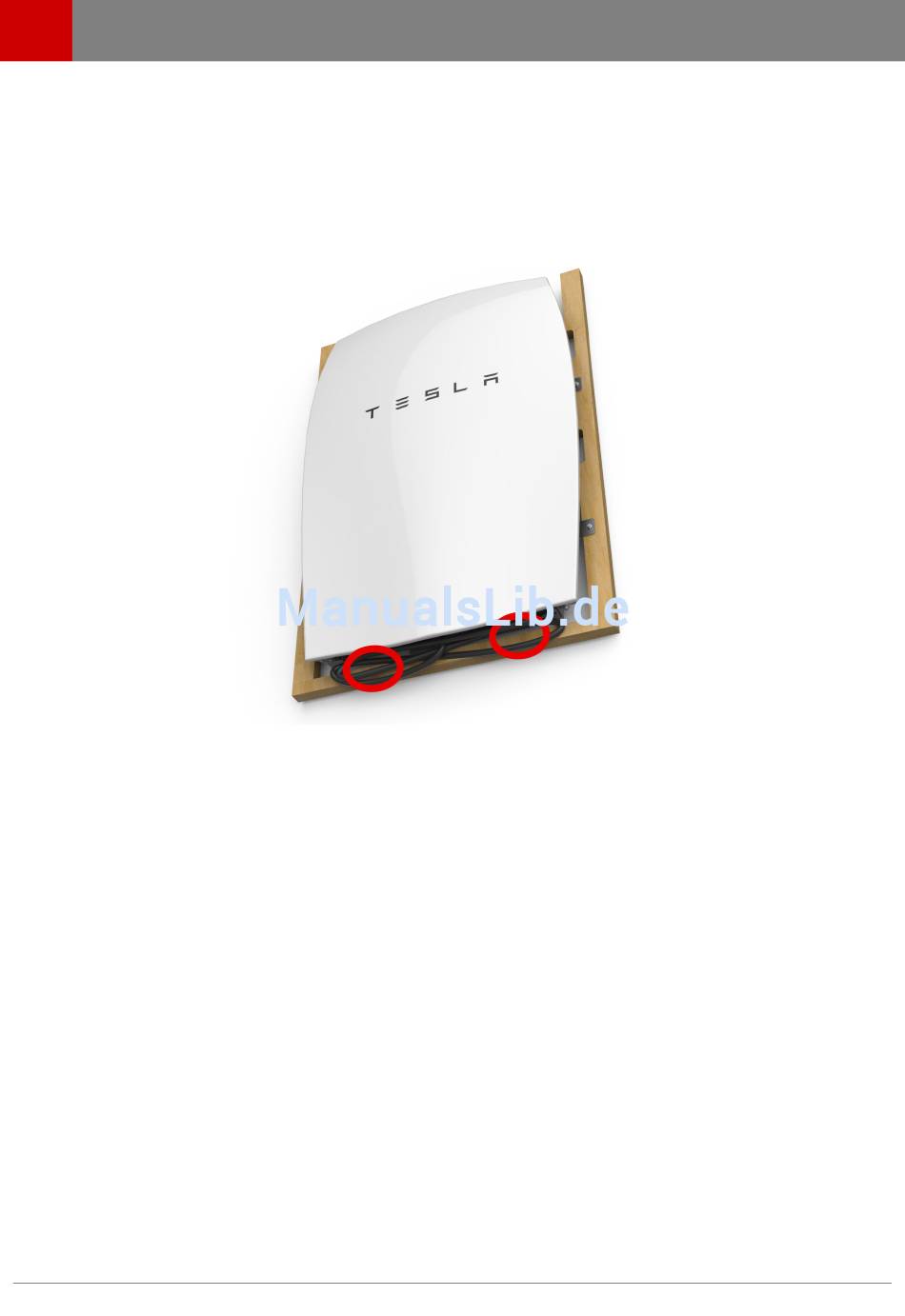

Die Bänder (an den in der Abbildung unten eingekreisten Stellen) lösen, mit denen das
vorkonfektionierte Kabel an der unteren Kante des U-Rahmens befestigt ist.
7.
Mi einem 10-mm-Steckschlüssel die 4 Schrauben entfernen, mit denen der Holzrahmen an den
seitlichen L-Halterungen der Powerwall befestigt ist. Vorsichtig den Holzrahmen abnehmen.
20
Installationshandbuch Powerwall
