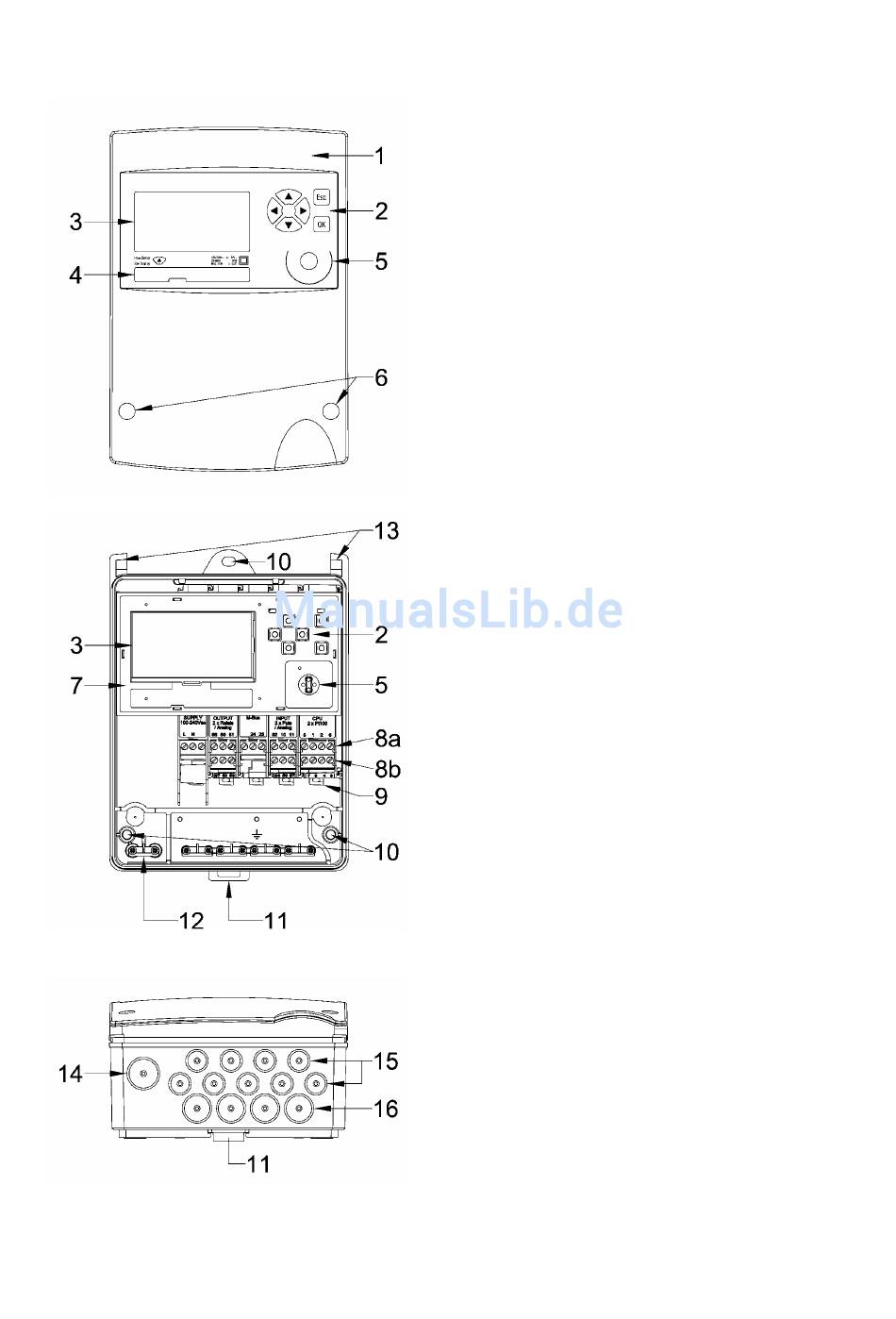

5 Geräteansicht
S 10
Gerät mit geschlossenem Schutzgehäuse
1 Gehäusedeckel
2 Bedientasten
3 Anzeige, LC-Dot-Matrix-Display
4 Typenschild mit CE-Kennzeichen
5 IR Schnittstelle auf Display-Modul
(EN13757-2 / -3 M-Bus)
IrDA-Schnittstelle auf CPU-Modul
6 Gehäuseschrauben, abgedeckt durch
Sicherungskappen
Gerät mit geöffnetem Schutzgehäuse
2 Bedientasten
3 Anzeige, LCD Punktmatrix
5 IR Schnittstelle (EN13757-2 / -3 M-Bus)
IrDA-Schnittstelle
7 Display-Modul
8a Obere Klemmen, steckbar
8b Untere Klemmen, steckbar
9 Schnapphalter für Module
10 3 Befestigungslöcher für Wandmontage
11 Schnapphalter für Tragschienenmontage
12 Zugentlastung
13 Deckscharniere
Das Anschlussschema befindet sich auf der
Innenseite des Gehäusedeckels
Ansicht des Schutzgehäuses von unten
11 Schnapper für Tragschiene
14 Kabeldurchführung Versorgung 14 mm
15 Kabeldurchführungen 10 mm
16
Kabeldurchführungen 14 mm
®
CALEC
energy master mit Schutzgehäuse (Prot)
