6.1.2 Die Anwendung Wärmezähler
Bei der Anwendung als Wärmezähler wird der Energietransport von einer Wärmequelle zum
Verbraucher im Vor- und Rücklauf einer Transportleitung gemessen. Dazu werden Messsignale von
Vor- und Rücklauftemperatur und von einem Durchflusssensor benötig. Der Durchflusssensor wird,
wenn möglich, auf der Kaltseite montiert, um die thermische Belastung zu reduzieren.
Die Vorlauftemperatur liegt über der Rücklauftemperatur, d.h. T Vorlauf = Th, T Rücklauf = Tc

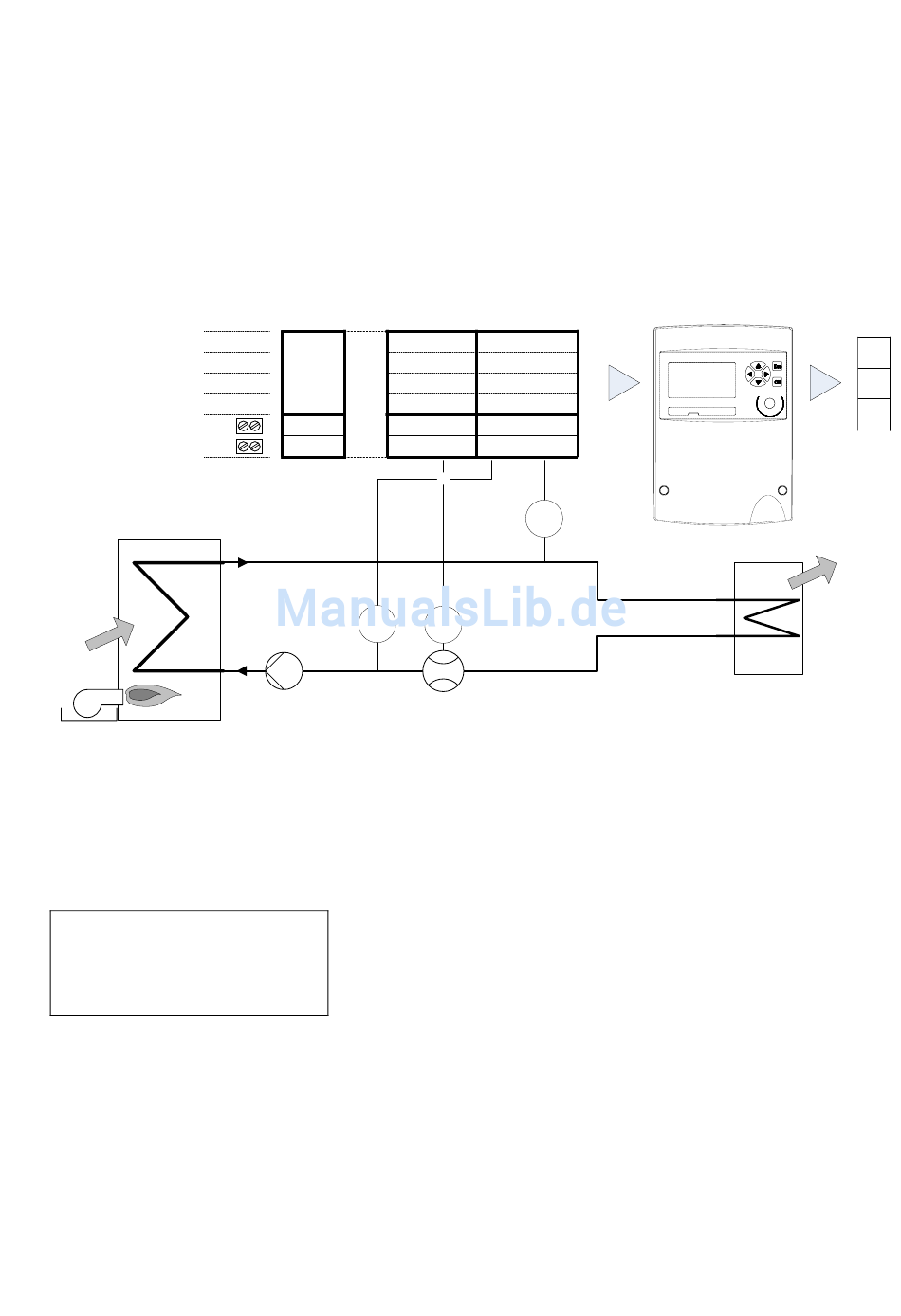

Die Grafik zeigt das Anlagenbild mit den Prozesssignalen, die Module mit der Klemmenbelegung und
die erfassten Zählerstände.
S-EM1.1
Mod.-Typ Mod.-Typ
Mod.-Nr. Mod.-Nr.
Sign.-Typ Sign.-Typ
Sign.-Nr. Sign.-Nr.
E
Varianten/Sonderfälle:
Bei Einbau des Durchflusssensors auf der Warmseite ist im Untermenü Grundeinstellung/Eingang1
die Einbauseite des Durchflusssensors auf EBS Q Warmseite einzustellen.
Das Gerät bildet folgende Zählerstände:
E: Energie kumuliert
V: Volumen kumuliert
M: Masse kumuliert
S 12
Supply Supply
3... 6 3... 6
2 2
230 VAC 230 VAC
hot
Tc
cold
Input Input CPU 2 x Pt100 CPU 2 x Pt100
2 2 1 1
Input Input Pt100-Input Pt100-Input
1 1 2 2 1 1
Qv Qv Th Th
Tc Tc
Th
Qv
®
CALEC energy master mit Schutzgehäuse (Prot)
E E
V V
M M
E
