Die Anwendung Durchfluss-Rechner - Integra CALEC energy master Montageanleitung Und Bedienungsanleitung

6.1.4

Die Anwendung Durchfluss-Rechner

Beim Durchfluss-Rechner (Flow-Rechner) wird das Signal eines Durchflusssensors in einen
Momentanwert und ein kumuliertes Volumen umgerechnet. Die gemessene Flüssigkeit wird
auch in dieser Funktion als „Wärmeträger" bezeichnet, obwohl nur der Durchfluss berechnet
wird.
In jedem Rechenwerk kann ein Flow-Rechner realisiert werden, d.h. pro Gerät können bis zu
3 Durchflusssensor angeschlossen werden.
Das folgende Beispiel zeigt eine Flow-Rechner-Anwendung
Die Volumenmenge und der momentane Durchfluss In 2 Wasserleitungen werden über die
M-Bus Schnittstelle einem Abrechnungssystem zur Verfügung gestellt. Die Durchflusswerte
werden ausserdem als Analogsignale an ein Gebäudeleitsystem ausgegeben.
Die Tabelle fasst die Ein- und Ausgangssignale zusammen:
Signalgeber Signal
Wasserzähler 1 Puls
Wasserzähler 2 Puls

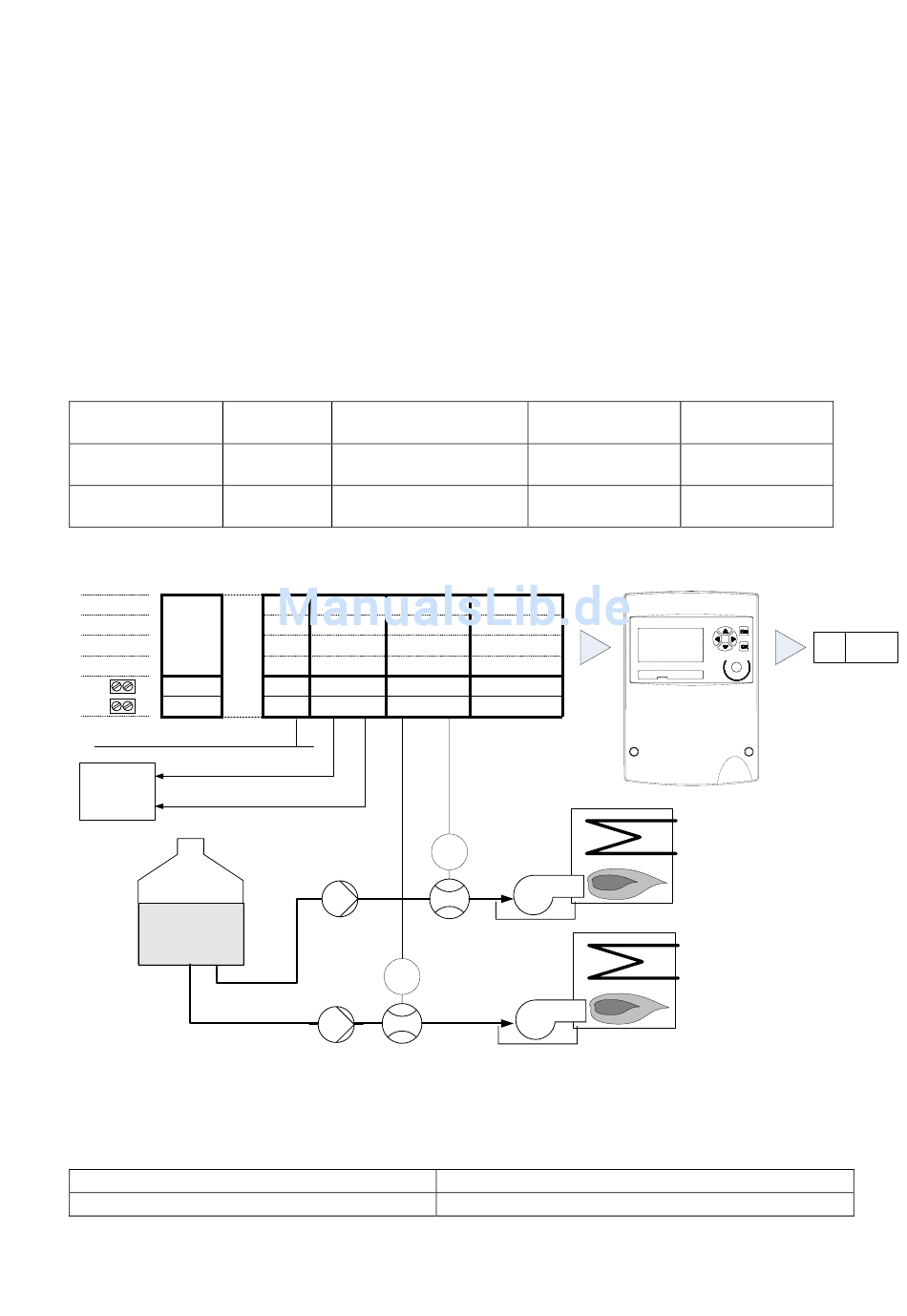

Dies ergibt folgendes Anwendungsschema:
Mod.-Typ Mod.-Typ Supply Supply
Mod.-Nr. Mod.-Nr. 5... 6 5... 6
Sign.-Typ Sign.-Typ
Sign.-Nr. Sign.-Nr.
230 VAC 230 VAC
Dieses Beispiel kann mit einem Gerät realisiert werden, unter Verwendung von Rechenwerk
1 und 2, die beide als Durchfluss-Rechner konfiguriert werden.
Zählerstände
Das Gerät erfasst folgende Zählerstände:
RW1
V Volumen Vorlauf kumuliert
S 14
Physikalische Grösse
Volumenstrom: 1: Qv
Volumenstrom: 2: Qv
M-Bus M-Bus Output Output Input Input
4 4 3 3 2 2
Output Output Input Input
2 2 1 1 2 2
M-Bus M-Bus Q1 Q1 1: Qv 1: Qv
Q2 Q2 2: Qv 2: Qv
Ausgang
Control system
4 ... 20 mA
4 ... 20 mA
CPU 2 x Pt100 CPU 2 x Pt100
1 1
1 1
RW2
2: V Volumen Rücklauf kumuliert
®
CALEC energy master mit Schutzgehäuse (Prot)
Abrechnungs-
system
M-Bus
M-Bus
