18.2
Das CPU-Modul 2 x Pt100
18.2.1
Funktion und Anschluss
Das CPU-Modul mit dem zentralen Prozessor für die Rechen-, Steuer- und Speicherfunktionen weist
folgende Merkmale auf:
• Echzeit-Uhr mit Puffer Battery für netzunabhängige Uhrzeit
• IrDA-Schnittstelle mit M-Bus Protokoll zur Auslesung und Parametrierung
• Zwei Pt 100-Eingänge für Temperatur-Messung mit 2-, 3- oder 4-Leiter-Anschluss. EEPROM für
sichere Datenspeicherung
• Kommunikation mit den Modulen über den internen Bus. Automatische Modulerkennung
• Kommunikation mit dem Display-Modul
• Rückwirkungsfreie Steckverbindung für das Display-Modul. Das Display Modul kann auf das CPU-
Modul aufgesteckt oder mit dem Remote Display Adapter-Set abgesetzt montiert werden.
18.2.2
Einstellungen
Alle Geräteparameter werden im CPU-Modul gespeichert. Je nach Anwendung und Modulbestückung
umfasst dies folgende Einstellungen:
• Anwendung und Rechenwerkfunktion für 1 bis 3 Rechenwerke
• Einheiten und Auflösung der Zählerstände und Momentanwerte
• Zuordnung der Eingangssignale (Zuordnungstabelle, z.B. Q1 = Eingang 1, Th = Pt 100 Eingang 1,
Tc = Pt 100 Eingang 2 )
• Festlegung der Ausgangsgrössen für die Ausgangssignale
• Einstellung der Ein- und Ausgangssignale ( z.B. Impulswert, Pt 100 Warmseite, Pt 100 Kaltseite )
• Weitere Einstellungen wie Datum, Zeit, Speicherfunktionen, Ausgangsfunktionen,
Schnittstellenparameter usw.
Das Vorgehen bei der Inbetriebnahme oder der Änderung von Einstellungen wird in den Kapiteln
Bedienung und Inbetriebnahme beschrieben.
18.2.3
IrDA-Schnittstelle
Die IrDA-Schnittstelle auf dem CPU-Modul kann für die temporäre Kommunikation mit einem PC, z.B.
für die Auslesung der Zählerdaten oder Serviceeinsätze, verwendet werden. Die IrDa-Schnittstelle
kann auch bei aufgesetztem Display und geschlossenem Schutzgehäuse genutzt werden.
S 48

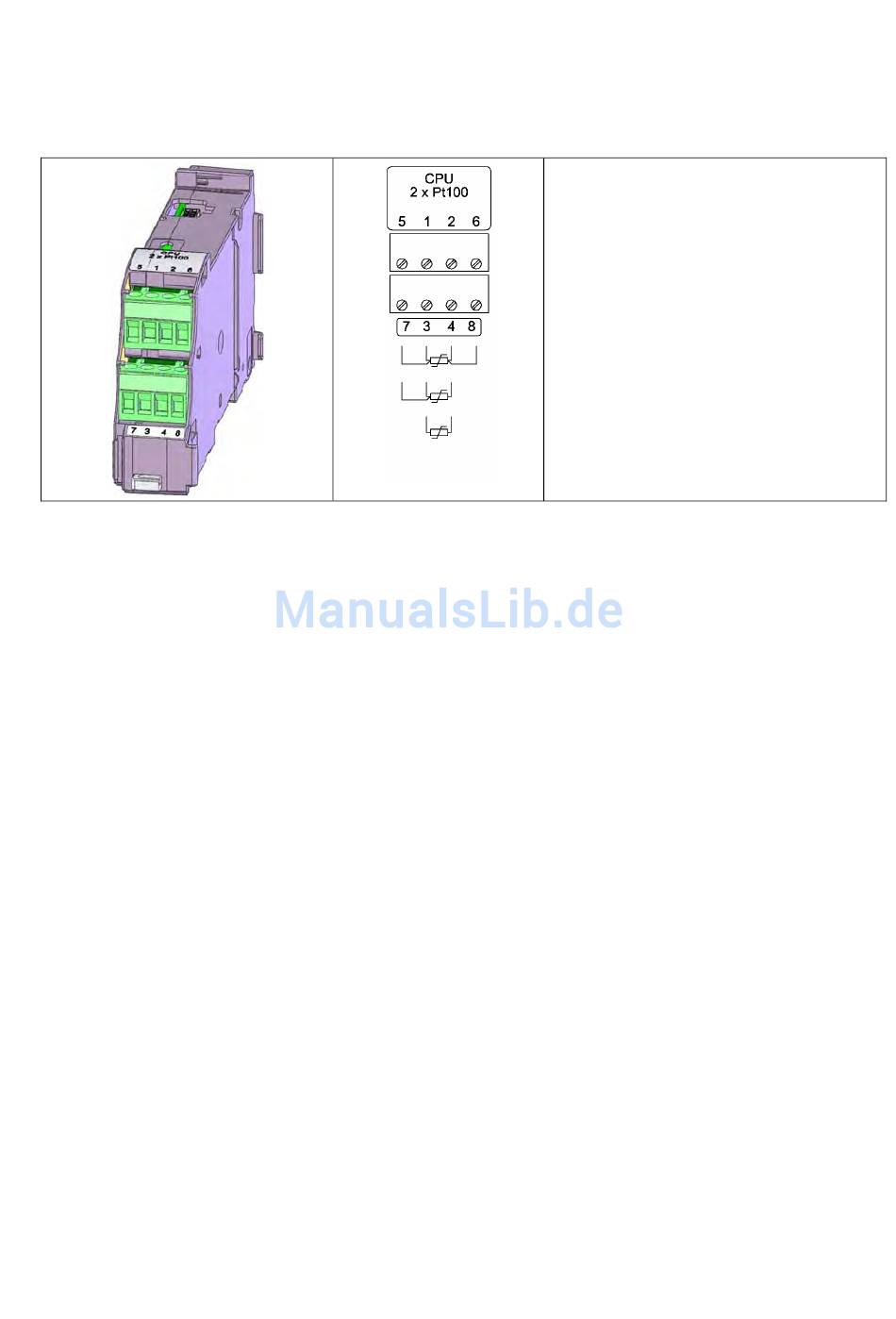

Signal- und Klemmenbelegung:
• Obere Klemmen (5 - 1 - 2 - 6):
Pt 100-Eingang 1 Temperatur
Warmseite
• Untere Klemmen (7 - 3 - 4 - 8):
Pt 100-Eingang 2 Temperatur
Kaltseite
®
CALEC
energy master mit Schutzgehäuse (Prot)
