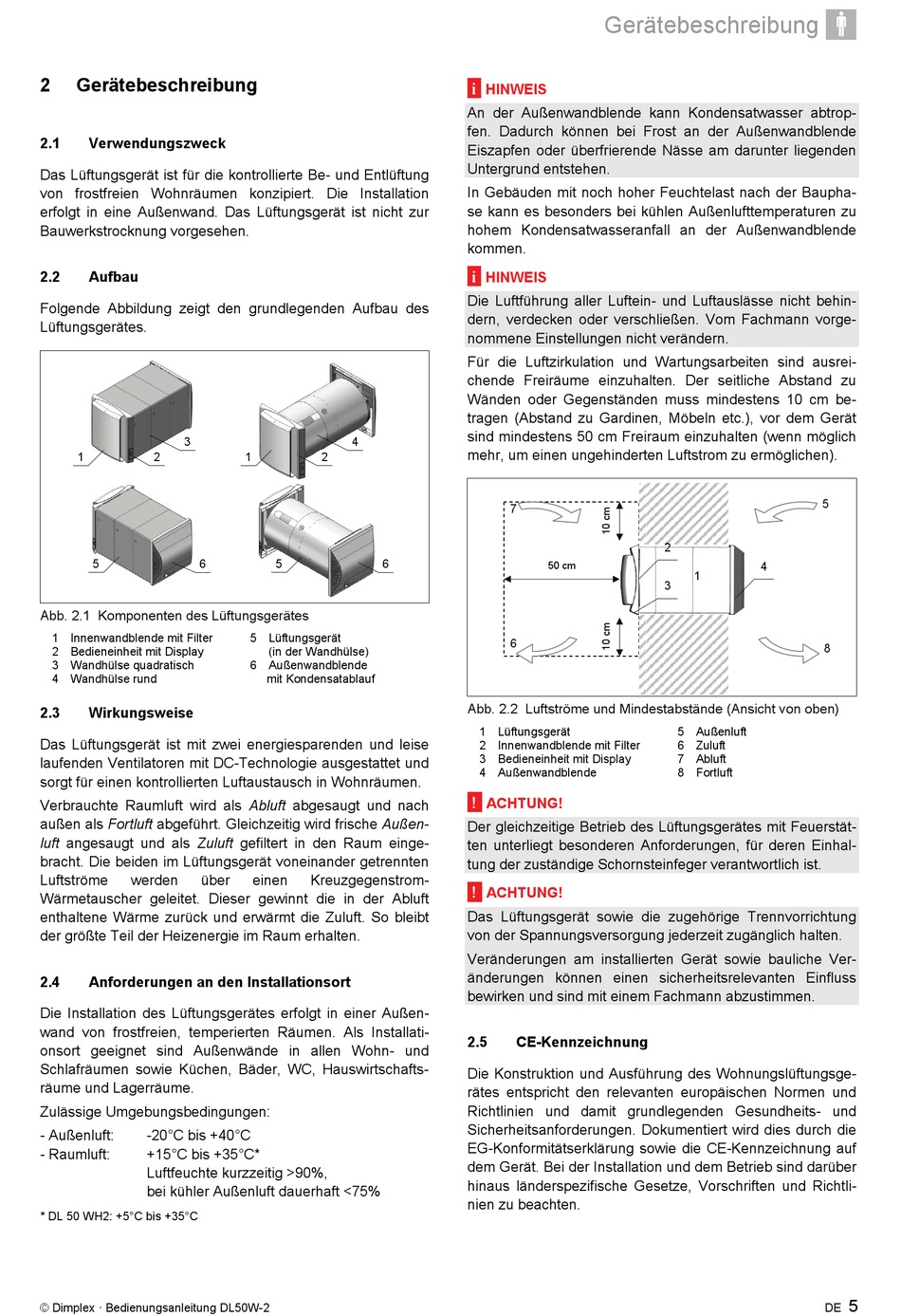

2 Gerätebeschreibung
2.1

Verwendungszweck

Das Lüftungsgerät ist für die kontrollierte Be- und Entlüftung
von frostfreien Wohnräumen konzipiert. Die Installation
erfolgt in eine Außenwand. Das Lüftungsgerät ist nicht zur
Bauwerkstrocknung vorgesehen.
2.2

Aufbau

Folgende Abbildung zeigt den grundlegenden Aufbau des
Lüftungsgerätes.
3
1 2
5 6
Abb. 2.1 Komponenten des Lüftungsgerätes
1 Innenwandblende mit Filter
2 Bedieneinheit mit Display
3 Wandhülse quadratisch
4 Wandhülse rund
2.3

Wirkungsweise

Das Lüftungsgerät ist mit zwei energiesparenden und leise
laufenden Ventilatoren mit DC-Technologie ausgestattet und
sorgt für einen kontrollierten Luftaustausch in Wohnräumen.
Verbrauchte Raumluft wird als Abluft abgesaugt und nach
außen als Fortluft abgeführt. Gleichzeitig wird frische Außen-
luft angesaugt und als Zuluft gefiltert in den Raum einge-
bracht. Die beiden im Lüftungsgerät voneinander getrennten
Luftströme werden über
Wärmetauscher geleitet. Dieser gewinnt die in der Abluft
enthaltene Wärme zurück und erwärmt die Zuluft. So bleibt
der größte Teil der Heizenergie im Raum erhalten.
2.4

Anforderungen an den Installationsort

Die Installation des Lüftungsgerätes erfolgt in einer Außen-
wand von frostfreien, temperierten Räumen. Als Installati-
onsort geeignet sind Außenwände in allen Wohn- und
Schlafräumen sowie Küchen, Bäder, WC, Hauswirtschafts-
räume und Lagerräume.
Zulässige Umgebungsbedingungen:
- Außenluft: -20°C bis +40°C
- Raumluft: +15°C bis +35°C*
Luftfeuchte kurzzeitig >90%,
bei kühler Außenluft dauerhaft <75%
* DL 50 WH2: +5°C bis +35°C
© Dimplex · Bedienungsanleitung DL50W-2
4
1 2
2
5 6
5 Lüftungsgerät
(in der Wandhülse)
6 Außenwandblende
mit Kondensatablauf
einen Kreuzgegenstrom-
Gerätebeschreibung
i
HINWEIS
An der Außenwandblende kann Kondensatwasser abtrop-
fen. Dadurch können bei Frost an der Außenwandblende
Eiszapfen oder überfrierende Nässe am darunter liegenden
Untergrund entstehen.
In Gebäuden mit noch hoher Feuchtelast nach der Baupha-
se kann es besonders bei kühlen Außenlufttemperaturen zu
hohem Kondensatwasseranfall an der Außenwandblende
kommen.
i
HINWEIS
Die Luftführung aller Luftein- und Luftauslässe nicht behin-
dern, verdecken oder verschließen. Vom Fachmann vorge-
nommene Einstellungen nicht verändern.
Für die Luftzirkulation und Wartungsarbeiten sind ausrei-
chende Freiräume einzuhalten. Der seitliche Abstand zu
Wänden oder Gegenständen muss mindestens 10 cm be-
tragen (Abstand zu Gardinen, Möbeln etc.), vor dem Gerät
sind mindestens 50 cm Freiraum einzuhalten (wenn möglich
mehr, um einen ungehinderten Luftstrom zu ermöglichen).
7
50 cm
6
Abb. 2.2 Luftströme und Mindestabstände (Ansicht von oben)
1 Lüftungsgerät
2 Innenwandblende mit Filter
3 Bedieneinheit mit Display
4 Außenwandblende
!
ACHTUNG!
Der gleichzeitige Betrieb des Lüftungsgerätes mit Feuerstät-
ten unterliegt besonderen Anforderungen, für deren Einhal-
tung der zuständige Schornsteinfeger verantwortlich ist.
!
ACHTUNG!
Das Lüftungsgerät sowie die zugehörige Trennvorrichtung
von der Spannungsversorgung jederzeit zugänglich halten.
Veränderungen am installierten Gerät sowie bauliche Ver-
änderungen können einen sicherheitsrelevanten Einfluss
bewirken und sind mit einem Fachmann abzustimmen.
2.5

CE-Kennzeichnung

Die Konstruktion und Ausführung des Wohnungslüftungsge-
rätes entspricht den relevanten europäischen Normen und
Richtlinien und damit grundlegenden Gesundheits- und
Sicherheitsanforderungen. Dokumentiert wird dies durch die
EG-Konformitätserklärung sowie die CE-Kennzeichnung auf
dem Gerät. Bei der Installation und dem Betrieb sind darüber
hinaus länderspezifische Gesetze, Vorschriften und Richtli-
nien zu beachten.

5
2
4
1
3
8
5 Außenluft
6 Zuluft
7 Abluft
8 Fortluft
