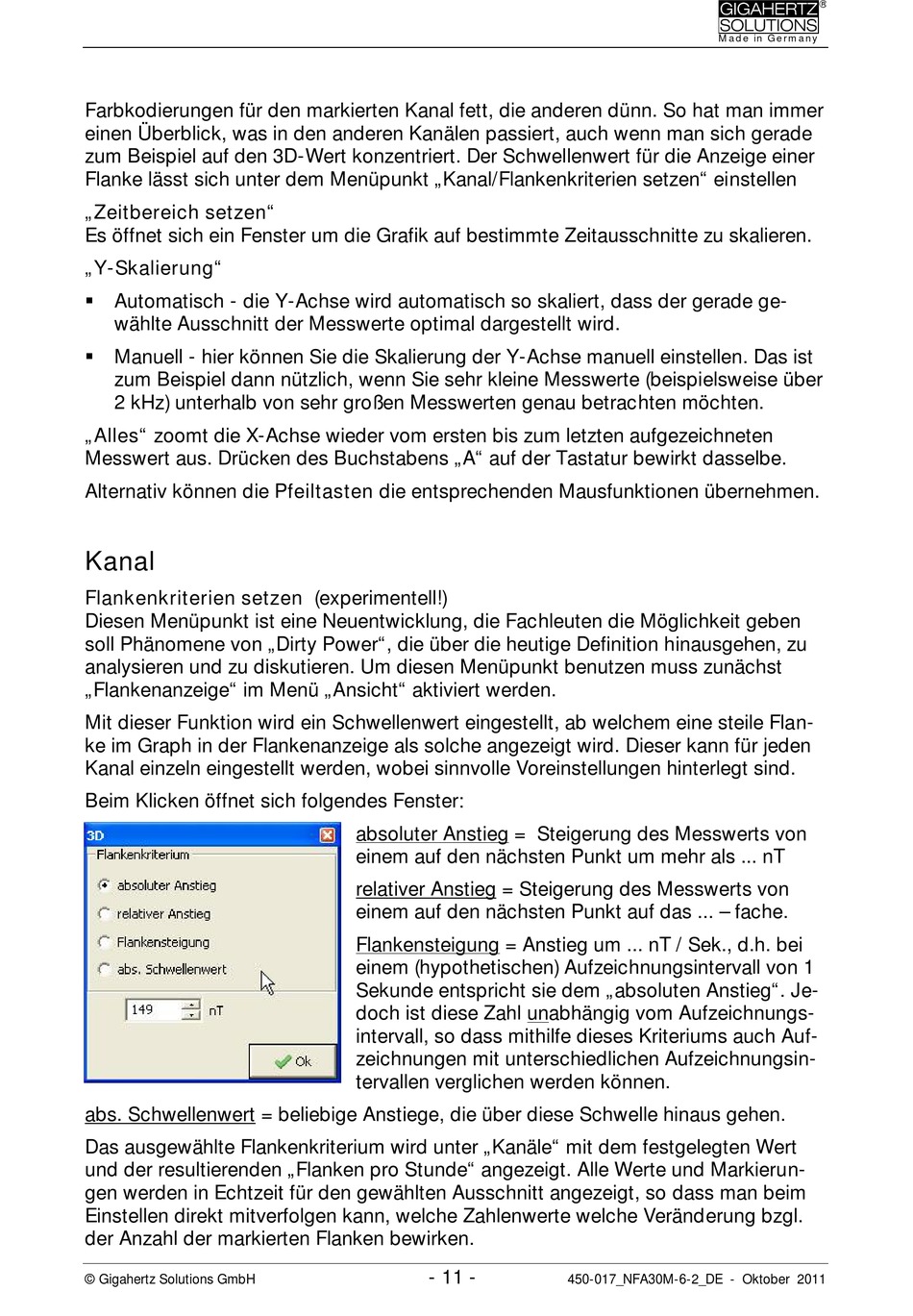

Farbkodierungen für den markierten Kanal fett, die anderen dünn. So hat man immer
einen Überblick, was in den anderen Kanälen passiert, auch wenn man sich gerade
zum Beispiel auf den 3D-Wert konzentriert. Der Schwellenwert für die Anzeige einer
Flanke lässt sich unter dem Menüpunkt „Kanal/Flankenkriterien setzen" einstellen
„Zeitbereich setzen"
Es öffnet sich ein Fenster um die Grafik auf bestimmte Zeitausschnitte zu skalieren.
„Y-Skalierung"
Automatisch - die Y-Achse wird automatisch so skaliert, dass der gerade ge-
wählte Ausschnitt der Messwerte optimal dargestellt wird.
Manuell - hier können Sie die Skalierung der Y-Achse manuell einstellen. Das ist
zum Beispiel dann nützlich, wenn Sie sehr kleine Messwerte (beispielsweise über
2 kHz) unterhalb von sehr großen Messwerten genau betrachten möchten.
„Alles" zoomt die X-Achse wieder vom ersten bis zum letzten aufgezeichneten
Messwert aus. Drücken des Buchstabens „A" auf der Tastatur bewirkt dasselbe.
Alternativ können die Pfeiltasten die entsprechenden Mausfunktionen übernehmen.
Kanal
Flankenkriterien setzen (experimentell!)
Diesen Menüpunkt ist eine Neuentwicklung, die Fachleuten die Möglichkeit geben
soll Phänomene von „Dirty Power", die über die heutige Definition hinausgehen, zu
analysieren und zu diskutieren. Um diesen Menüpunkt benutzen muss zunächst
„Flankenanzeige" im Menü „Ansicht" aktiviert werden.
Mit dieser Funktion wird ein Schwellenwert eingestellt, ab welchem eine steile Flan-
ke im Graph in der Flankenanzeige als solche angezeigt wird. Dieser kann für jeden
Kanal einzeln eingestellt werden, wobei sinnvolle Voreinstellungen hinterlegt sind.
Beim Klicken öffnet sich folgendes Fenster:
abs. Schwellenwert = beliebige Anstiege, die über diese Schwelle hinaus gehen.
Das ausgewählte Flankenkriterium wird unter „Kanäle" mit dem festgelegten Wert
und der resultierenden „Flanken pro Stunde" angezeigt. Alle Werte und Markierun-
gen werden in Echtzeit für den gewählten Ausschnitt angezeigt, so dass man beim
Einstellen direkt mitverfolgen kann, welche Zahlenwerte welche Veränderung bzgl.
der Anzahl der markierten Flanken bewirken.
© Gigahertz Solutions GmbH
absoluter Anstieg = Steigerung des Messwerts von
einem auf den nächsten Punkt um mehr als ... nT
relativer Anstieg = Steigerung des Messwerts von
einem auf den nächsten Punkt auf das ... – fache.
Flankensteigung = Anstieg um ... nT / Sek., d.h. bei
einem (hypothetischen) Aufzeichnungsintervall von 1
Sekunde entspricht sie dem „absoluten Anstieg". Je-
doch ist diese Zahl unabhängig vom Aufzeichnungs-
intervall, so dass mithilfe dieses Kriteriums auch Auf-
zeichnungen mit unterschiedlichen Aufzeichnungsin-
tervallen verglichen werden können.
- 11 -
Made in Germany
450-017_NFA30M-6-2_DE - Oktober 2011
