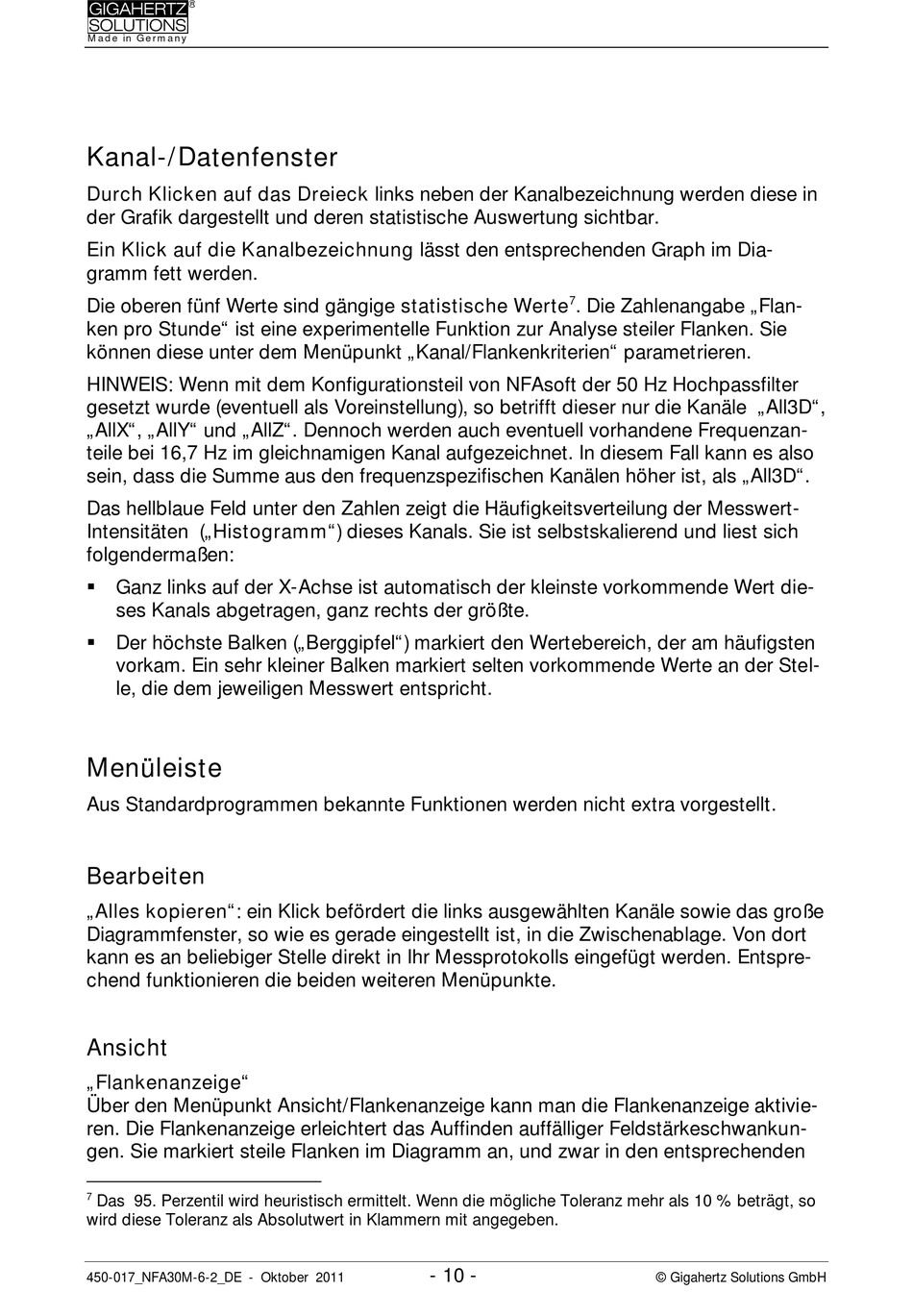

Kanal-/Datenfenster
Durch Klicken auf das Dreieck links neben der Kanalbezeichnung werden diese in
der Grafik dargestellt und deren statistische Auswertung sichtbar.
Ein Klick auf die Kanalbezeichnung lässt den entsprechenden Graph im Dia-
gramm fett werden.
Die oberen fünf Werte sind gängige statistische Werte
ken pro Stunde" ist eine experimentelle Funktion zur Analyse steiler Flanken. Sie
können diese unter dem Menüpunkt „Kanal/Flankenkriterien" parametrieren.
HINWEIS: Wenn mit dem Konfigurationsteil von NFAsoft der 50 Hz Hochpassfilter
gesetzt wurde (eventuell als Voreinstellung), so betrifft dieser nur die Kanäle „All3D",
„AllX", „AllY" und „AllZ". Dennoch werden auch eventuell vorhandene Frequenzan-
teile bei 16,7 Hz im gleichnamigen Kanal aufgezeichnet. In diesem Fall kann es also
sein, dass die Summe aus den frequenzspezifischen Kanälen höher ist, als „All3D".
Das hellblaue Feld unter den Zahlen zeigt die Häufigkeitsverteilung der Messwert-
Intensitäten („Histogramm") dieses Kanals. Sie ist selbstskalierend und liest sich
folgendermaßen:
Ganz links auf der X-Achse ist automatisch der kleinste vorkommende Wert die-
ses Kanals abgetragen, ganz rechts der größte.
Der höchste Balken („Berggipfel") markiert den Wertebereich, der am häufigsten
vorkam. Ein sehr kleiner Balken markiert selten vorkommende Werte an der Stel-
le, die dem jeweiligen Messwert entspricht.
Menüleiste
Aus Standardprogrammen bekannte Funktionen werden nicht extra vorgestellt.
Bearbeiten
„Alles kopieren": ein Klick befördert die links ausgewählten Kanäle sowie das große
Diagrammfenster, so wie es gerade eingestellt ist, in die Zwischenablage. Von dort
kann es an beliebiger Stelle direkt in Ihr Messprotokolls eingefügt werden. Entspre-
chend funktionieren die beiden weiteren Menüpunkte.
Ansicht
„Flankenanzeige"
Über den Menüpunkt Ansicht/Flankenanzeige kann man die Flankenanzeige aktivie-
ren. Die Flankenanzeige erleichtert das Auffinden auffälliger Feldstärkeschwankun-
gen. Sie markiert steile Flanken im Diagramm an, und zwar in den entsprechenden
7
Das 95. Perzentil wird heuristisch ermittelt. Wenn die mögliche Toleranz mehr als 10 % beträgt, so
wird diese Toleranz als Absolutwert in Klammern mit angegeben.
450-017_NFA30M-6-2_DE - Oktober 2011
7
. Die Zahlenangabe „Flan-
