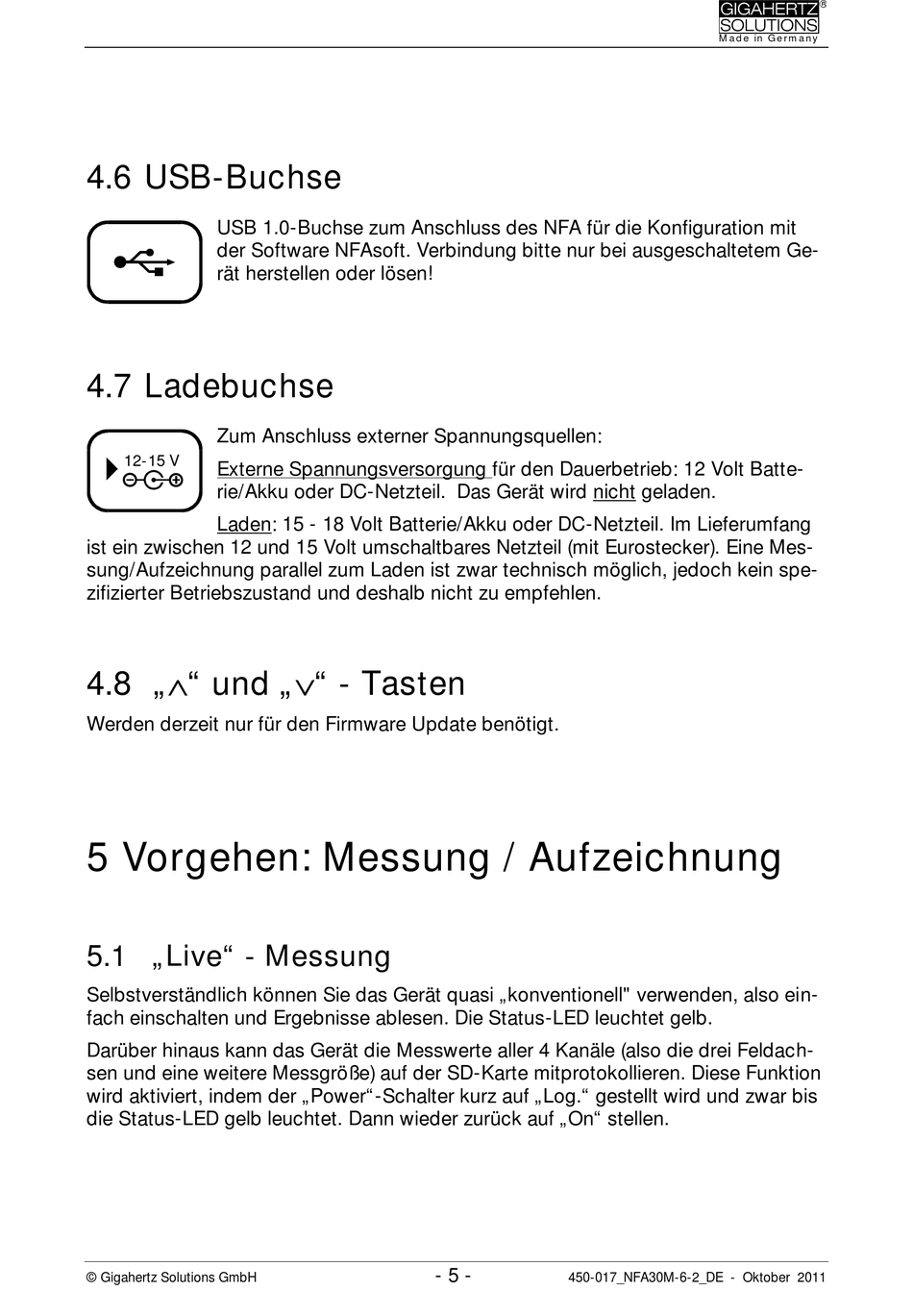

4.6 USB-Buchse
USB 1.0-Buchse zum Anschluss des NFA für die Konfiguration mit
der Software NFAsoft. Verbindung bitte nur bei ausgeschaltetem Ge-
rät herstellen oder lösen!
4.7 Ladebuchse
Zum Anschluss externer Spannungsquellen:
12-15 V
Externe Spannungsversorgung für den Dauerbetrieb: 12 Volt Batte-
rie/Akku oder DC-Netzteil. Das Gerät wird nicht geladen.
Laden: 15 - 18 Volt Batterie/Akku oder DC-Netzteil. Im Lieferumfang
ist ein zwischen 12 und 15 Volt umschaltbares Netzteil (mit Eurostecker). Eine Mes-
sung/Aufzeichnung parallel zum Laden ist zwar technisch möglich, jedoch kein spe-
zifizierter Betriebszustand und deshalb nicht zu empfehlen.
4.8 „" und „" - Tasten
Werden derzeit nur für den Firmware Update benötigt.
5 Vorgehen: Messung / Aufzeichnung
5.1 „Live" - Messung
Selbstverständlich können Sie das Gerät quasi „konventionell" verwenden, also ein-
fach einschalten und Ergebnisse ablesen. Die Status-LED leuchtet gelb.
Darüber hinaus kann das Gerät die Messwerte aller 4 Kanäle (also die drei Feldach-
sen und eine weitere Messgröße) auf der SD-Karte mitprotokollieren. Diese Funktion
wird aktiviert, indem der „Power"-Schalter kurz auf „Log." gestellt wird und zwar bis
die Status-LED gelb leuchtet. Dann wieder zurück auf „On" stellen.
© Gigahertz Solutions GmbH
- 5 -
450-017_NFA30M-6-2_DE - Oktober 2011
Made in Germany
