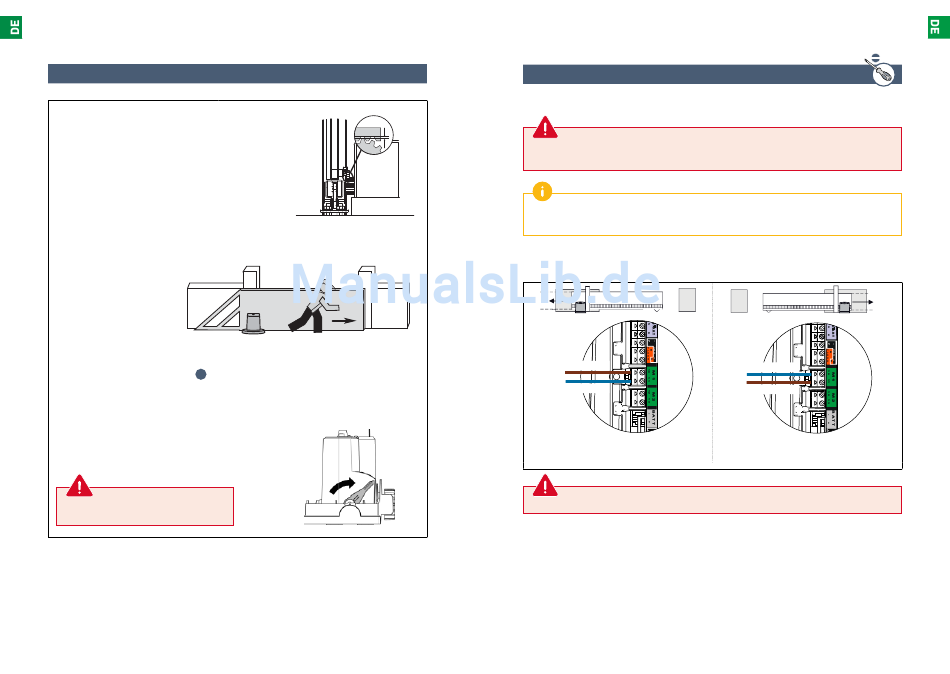

1.4 Mechanische Einstellung
Die Höhe des Antriebes und/oder der Zahnstange
so einstellen, damit das erforderliche Spiel
von 2 mm zwischen Zahnstange und Ritzel
gewährleistet ist. Diese Einstellung ist wichtig,
somit vermeidet man vorzeitigen Verschleiß des
Ritzels und der Zahnstange; der Ritzel sollte das
Gewicht des Tores nicht halten.
Vergewissern Sie sich, dass:
•
der Antrieb die richtige Höhe hat,
•
das Tor sich ordnungsgemäß bewegen kann:
das Tor sollte sich entlang seinen Verfahrweg
leicht bewegen,
•
der Ritzel die ganze Zeit
bei Verfahrweg des Tores
angetrieben wird,
•
die Verbindung Zahnstange
- Ritzel nicht zu sehr ihre
Lage in der gesamten
Länge des Verfahrweges
des Tores ändert.
Sind diese Voraussetzungen nicht gegebe:
1.
Die Höhe regeln und den Antrieb in
entsprechender Höhe mit 4 Muttern
dem Antrieb einstellen.
2.
Bei Bedarf die Lage der Zahnstange justieren
und die Muttern des Antriebes anziehen.
3.
Das Tor schließen.
4.
Den Antrieb verriegeln.
Den Antrieb nie verriegeln, wenn sich das Tor
bewegt.
22
DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
2 mm
1,5/2 mm
n
unter
1.5 Verkabelung des Antriebs
Führen Sie die folgenden Arbeiten zu Ihrer eigenen Sicherheit nur bei nicht angeschlossener
Stromversorgung aus.
Der Antrieb ist standardmäßig für eine Installation auf der linken Seite (von der Innenseite) des Tors
verdrahtet.
Für eine Installation des Antriebs auf der rechten Seite des Tors, müssen die an die Klemmen 10 und 11
der Steuerelektronik angeschlossenen Drähte vertauscht werden (grünes Etikett M1).
Braun
Blau
Antrieb links
Ansicht von innen
An die Klemme M2 darf nichts angeschlossen werden.
Blau
Braun
Antrieb rechts
Ansicht von innen
DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
23
