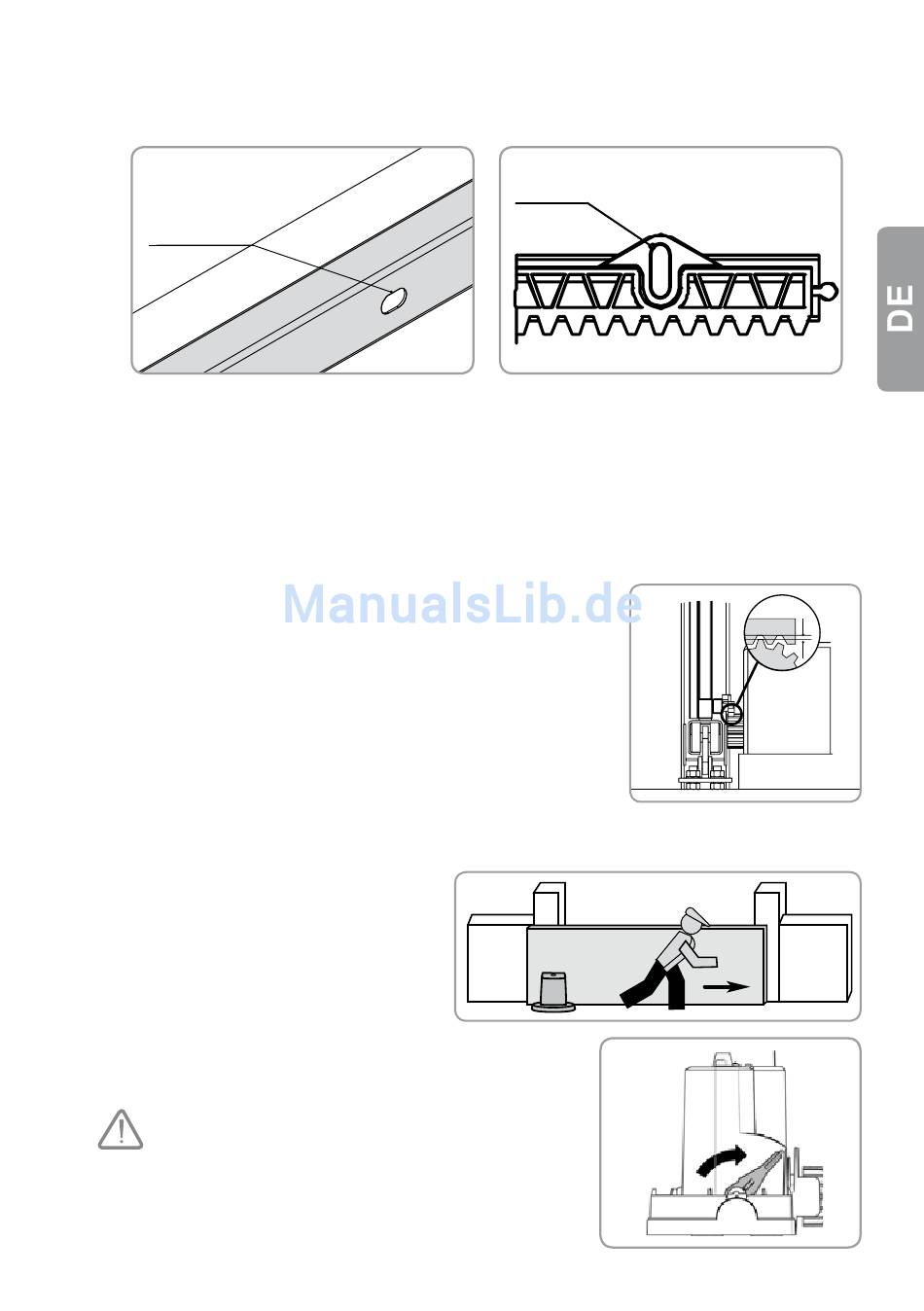

Befestigen Sie die erste Leiste so, dass Sie einen leichten Widerstand fühlen werden.
[6]. Richten Sie die Leiste mit Hlife einer Wassewaage aus. Leisten Nummer 1-4 besitzen Löcher, die
waagerechte Regulation ermöglichen.
Loch für
horizontale
Regulation
[7]. Legen Sie die nächste Zahnstangen an die Leiste 1 an. Die letzte Zahnstange auf der Leiste 1 soll Leiste 1
mit der Leiste 2 verbinden.
[8]. Wiederholen Sie die oben genannte Vorgehensweise bei Befestigung aller Leisten und Zahnstangen.
[9]. Prüfen Sie nach der Montage, ob alles eine waagerechte Lage hat. Wenn es nötig ist, korrigieren Sie die
Ungleichheiten.
►Mechanische Einstellung
Vergewissen Sie sich, dass:
• der Antrieb die richtige Höhe hat,
• das Tor korrekt läuft: das Tor muss sich über den gesamten Weg
ohne Kraftaufwand bewegen lassen.
• der Dorn auf der ganzen Wegstrecke des Tors zuverlässig
mitgenommen wird,
• das Spiel zwischen Zahnstange und Ritzel über den Fahrweg des
Tors hinweg nicht zu sehr variiert.
Wenn diese Bedingungen nicht zutreffen:
[1]. Korrigieren Sie die Höhe und die horizontale Ausrichtung des
Antreibs mit Hilfe der 4 Muttern (17) unter
dem Antrieb .
[2]. Korrigieren Sie die Lage der Zahnstchiene,
falls nötig, und ziehen Sie die Muttern des
Antriebs fest.
[3]. Schliessen Sie das Tor.
[4.] Verriegeln Sie das Tor.
Verriegeln Sie den Antrieb nie, während das
Tor sich bewegt.
Loch für vertikale
Regulation
1,5/2 mm
13
