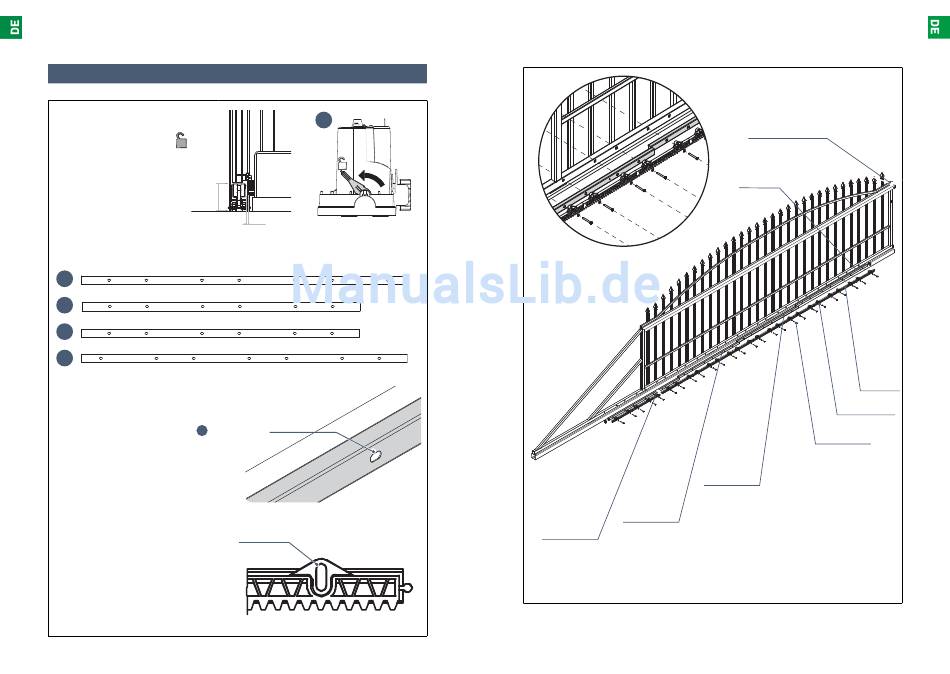

1.3 Montage der Zahnstange

1. Prüfen, ob der Antrieb tatsächlich
entriegelt ist, wenn sich der Griff
in folgender Position befi ndet.
2. Dübel (12x60 S12) einsetzen.
Zweigewindeschrauben (M10x15) inschrauben.
Nr 1
Nr 2
Nr 3
Nr 4
3. Die Montage der Zahnstangen beginnen wir
von der Schlossseite.
4. Die Stange Nr.1 ist in einem entsprechenden
Abstand von der Schlossseite einzusetzen.
5. An die Stange NR.1 die Zahnstange
und mit Schrauben M6x50 befestigen. Die
erste Stange so befestigen, damit man einen
geringen Widerstand spürt.
6. Die Stange horizontieren. Die Stangen Nr.1
- 4 haben Langlöcher für die horizontale
Einstellung, die Zahnstangen haben eine
vertikale Justierung.
7. Wir befestigen folgende Zahnstangen an die
Stange Nr.1 die letzte Zahnstange an der
Stange Nr.1 verbindet die Stange Nr.2 und Nr.1.
8. Folgende Befestigungen der Stangen und
Zahnstangen führen wir wie vorstehend aus.
9. Nach Ausführung der Befestigung der
Stangen prüfen wir, ob alles waagerecht ist,
wenn nicht, wird eine Korrektur unternommen.
20 DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
1
77
0
11 - 4
Langloch für
die horizontale
Einstellung
b
legen
Langloch für
die vertikale
Einstellung
lis
Stange Nr 2
Stange Nr 3
Stange Nr 4
DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
Beginn der Montage
Stange Nr 1
Zahnstange
Unterlegscheibe
M6
Schraube M6x50
21
