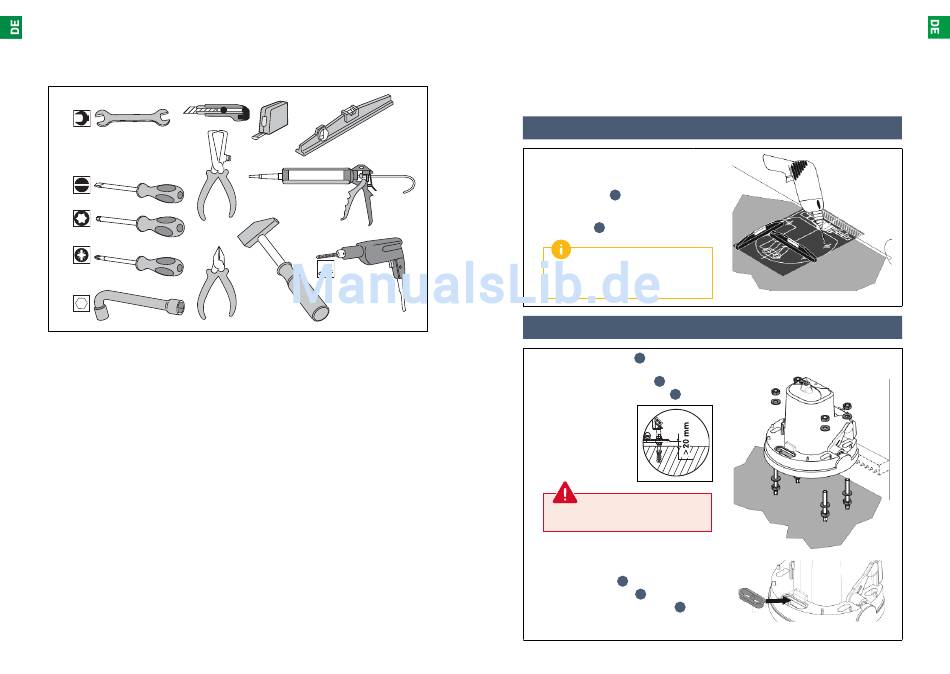

▶ Für die Montage benötigtes Werkzeug (nicht im Lieferumfang enthalten)
17
3,5
T25
PZ2
10
18
DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
12
1
MONTAGE
▶ Folgende Schritte
• Schraubenmontage
• Verankerung des Antriebes
1.1 Schraubenmontage
1.
Legen Sie die Bohrschablone (auf Karton
gedruckt) c auf den Boden und bohren Sie mit
einem für den Untergrund geeigneten Bohrer
r
(Ø 12 mm) Löcher.
2.
Dübel (12x60 S12) einsetzen.
Zweigewindeschrauben (M10x15)
p
einschrauben.
Eine geringe Menge an Schmierstoff an die
Schrauben vor ihrer Eindrehung in die Dübel
auſt ragen.
1.2 Verankerung des Antriebes
n
1.
4 Muttern (M10 verzinkt
) und 4
Unterlegscheiben verschrauben
o
(standard 010 5x22x2 verzinkt).
a
2.
Die Abdeckung des Antriebs öff nen.
3.
Den Antrieb auf die
Gewindestiſt e setzen: der
Flansch (der Sockel des
Antriebs) muss nicht mehr
als 25 mm über dem Boden
sitzen. Empfohlener Abstand
von 20 bis 25 mm.
Mit einer Wasserwaage prüfen, ob der
Antrieb richtig aufgestellt ist.
4.
Nach der Aufstellung des Antriebes in
entsprechender Höhe über dem Boden, den
Antrieb mit Unterlegscheiben (standard
o
010 5x22x2 verzinkt)
und 4 Muttern
n
(M10 verzinkt) befestigen.
h
5.
Die vorgebohrte Kabeldurchführung
in der
für die Einführung der Kabel vorgesehenen
Öff nung anbringen.
• Montage der Zahnstange
• Mechanische Einstellung
