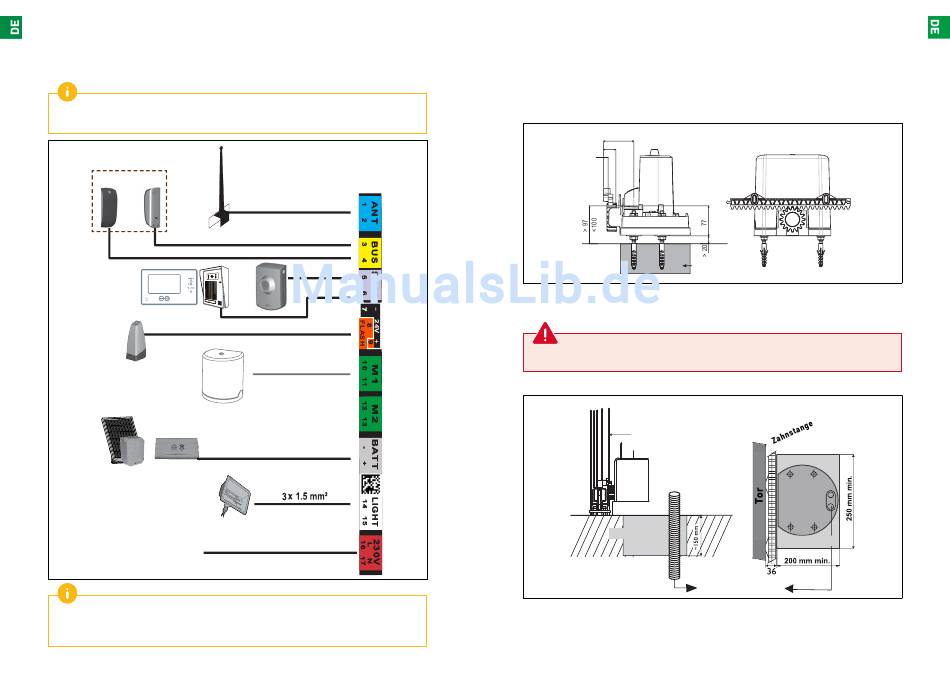

▶ Bereitzustellende Kabel
Detailangaben zur Verkabelung fi nden Sie im Abschnitt „VERKABELUNG DES ZUBEHÖRS",
Seiten 21-32.
TX RX
maks. 500 W
230-V-Netzstromversorgung
Wenn Sie weiteres Zubehör an die Klemme START anschließen wollen, empfehlen wir die Verwendung eines
Kabels mit dem Querschnitt 0,3 mm² (z. B. Telefonkabel) anstelle eines Drahts mit dem Querschnitt
0,75 mm².
16 DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
Koaxialkabel
2 x 0.75 mm²
2 x 0.75 mm²
2 x 0.75 mm²
2 x 0.75 mm²
2 x 0.75 mm²
3 x 1,5 mm² lub 3 x 2,5 mm²
zur Installation im Außenbereich
(Typ min. H07RN-F)

▶ Senkrechte Aufstellung

Der Antrieb soll etwas oberhalb der Geländekante angebracht sein (über 20 mm).
Die entprechende Lage zur Zahnstange wählen. Falls erforderlich ist ein Betonfundament herzustellen.
Unbedingt ist die Lage des Tores auf Rollen zu berücksichtigen.
75 do 80
32
12
Nadlewka
Nadlewka

▶ Betonfundamente

Die Betonfundamente, auf denen der Antrieb angebracht wird, müssen die in der folgenden Darstellung
vorgegebenen Maße erfüllen.
Tor
Fundament
Fundament
Kabelführung
