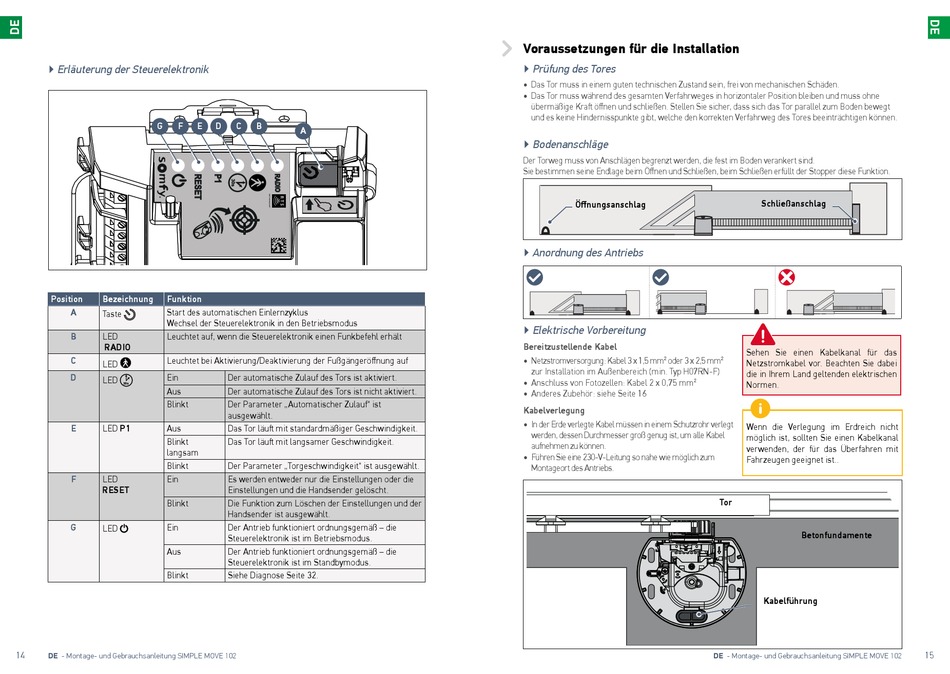

▶ Erläuterung der Steuerelektronik
G
F
Position
Bezeichnung
Funktion
A
Start des automatischen Einlernzyklus
Taste
Wechsel der Steuerelektronik in den Betriebsmodus
B
LED
Leuchtet auf, wenn die Steuerelektronik einen Funkbefehl erhält
RADIO
C
Leuchtet bei Aktivierung/Deaktivierung der Fußgängeröff nung auf
LED
D
Ein
LED
Aus
Blinkt
E
LED P1
Aus
Blinkt
langsam
Blinkt
F
LED
Ein
RESET
Blinkt
G
Ein
LED
Aus
Blinkt
14
DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
E
D
C
B
A
Der automatische Zulauf des Tors ist aktiviert.
Der automatische Zulauf des Tors ist nicht aktiviert.
Der Parameter „Automatischer Zulauf" ist
ausgewählt.
Das Tor läuſt mit standardmäßiger Geschwindigkeit.
Das Tor läuſt mit langsamer Geschwindigkeit.
Der Parameter „Torgeschwindigkeit" ist ausgewählt.
Es werden entweder nur die Einstellungen oder die
Einstellungen und die Handsender gelöscht.
Die Funktion zum Löschen der Einstellungen und der
Handsender ist ausgewählt.
Der Antrieb funktioniert ordnungsgemäß – die
Steuerelektronik ist im Betriebsmodus.
Der Antrieb funktioniert ordnungsgemäß – die
Steuerelektronik ist im Standbymodus.
Siehe Diagnose Seite 32.
Voraussetzungen für die Installation
▶ Prüfung des Tores
• Das Tor muss in einem guten technischen Zustand sein, frei von mechanischen Schäden.
• Das Tor muss während des gesamten Verfahrweges in horizontaler Position bleiben und muss ohne
übermäßige Kraſt öff nen und schließen. Stellen Sie sicher, dass sich das Tor parallel zum Boden bewegt
und es keine Hindernisspunkte gibt, welche den korrekten Verfahrweg des Tores beeinträchtigen können.
▶ Bodenanschläge
Der Torweg muss von Anschlägen begrenzt werden, die fest im Boden verankert sind.
Sie bestimmen seine Endlage beim Öff nen und Schließen, beim Schließen erfüllt der Stopper diese Funktion.
Öff nungsanschlag
▶ Anordnung des Antriebs
▶ Elektrische Vorbereitung
Bereitzustellende Kabel
• Netzstromversorgung: Kabel 3 x 1,5 mm² oder 3 x 2,5 mm²
zur Installation im Außenbereich (min. Typ H07RN-F)
• Anschluss von Fotozellen: Kabel 2 x 0,75 mm²
• Anderes Zubehör: siehe Seite 16
Kabelverlegung
• In der Erde verlegte Kabel müssen in einem Schutzrohr verlegt
werden, dessen Durchmesser groß genug ist, um alle Kabel
aufnehmen zu können.
• Führen Sie eine 230-V-Leitung so nahe wie möglich zum
Montageort des Antriebs.
Schließanschlag
Sehen Sie einen Kabelkanal für das
Netzstromkabel vor. Beachten Sie dabei
die in Ihrem Land geltenden elektrischen
Normen.
Wenn die Verlegung im Erdreich nicht
möglich ist, sollten Sie einen Kabelkanal
verwenden, der für das Überfahren mit
Fahrzeugen geeignet ist..
Tor
Betonfundamente
Kabelführung
DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
