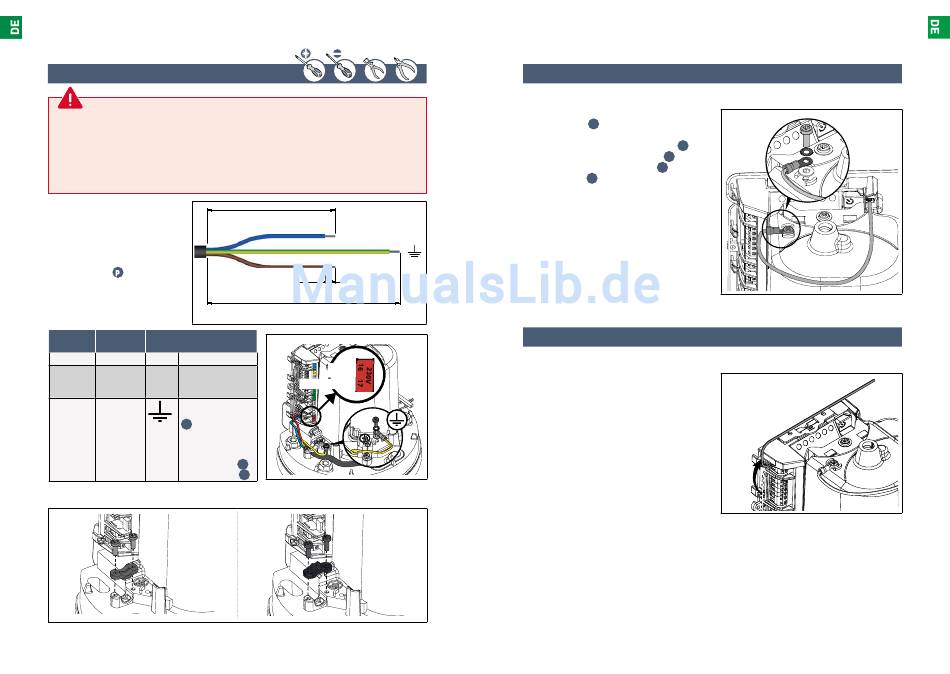

1.6 Elektrischer Anschluss 230 V

• Führen Sie die folgenden Arbeiten zu Ihrer
eigenen Sicherheit nur bei nicht angeschlossener
Stromversorgung aus.
• Verwenden Sie ein Kabel 3 x 1,5 mm² oder 3 x 2,5
mm² zur Installation im Außenbereich (min. Typ
H07RN-F).
• Verwenden Sie unbedingt die mitgelieferte
1. Legen Sie eine Kabellänge von 150
mm frei.
2. Kürzen Sie Phase und Neutralleiter
auf 100 mm.
3. Isolieren Sie 8 mm der 3 Adern ab.
4. Bringen Sie die mitgelieferte
Ösenklemme am Erdungsdraht
an (gelbgrün).
5. Schließen Sie die Adern wie in der
Tabelle angegeben an:
Farbe der Typ Klem- Kommentar
Ader me
Blau Neutralleiter 17
Braun/ Phase 16
Schwarz/
Rot
Gelbgrün Erdung Verschrauben Sie
eine Unterlegscheibe
l
, die Ösenklemme
des Erdungsspießes
aus Schritt 4 und
eine Sicherungs-
Unterlegscheibe
mit der Schraube
6. Verschrauben Sie die mitgelieferte Kabelzugentlastungsklemme.
Für Kabel 3 x 1,5 mm²
24 DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
Zugentlastungsklemme. Für alle
Niederspannungskabel sicherstellen, dass sie
einer Zugbelastung von 100 N standhalten
oder mit Vorschriſt en im Land der Verwendung
übereinstimmen. Stellen Sie sicher, dass die
Leiter bei Anwendung dieser Zugbelastung nicht
bewegt werden.
100 mm
Neutralleiter
Phase
8 mm
150 mm
Phase
Neutralleiter
m
g
.
Für Kabel 3 x 2,5 mm²

1.7 Erdung der Steuerelektronik

▶ Wenn der mitgelieferte Kabel nicht werksseitig montiert ist
1. Schließen Sie den mitgelieferten
f
Erdungsspieß oben rechts an die
Steuerelektronik an.
l
2. Verschrauben Sie eine Unterlegscheibe ,
die Ösenklemme des Erdungsspießes f und
m
eine Sicherungs-Unterlegscheibe mit
g
der Schraube oben am Antrieb.

1.8 Position der Antenne der Steuerelektronik

▶ Wenn die mitgelieferte Antenne nicht werksseitig montiert ist
Rasten Sie die Antenne oben am Antrieb ein.
DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
