2

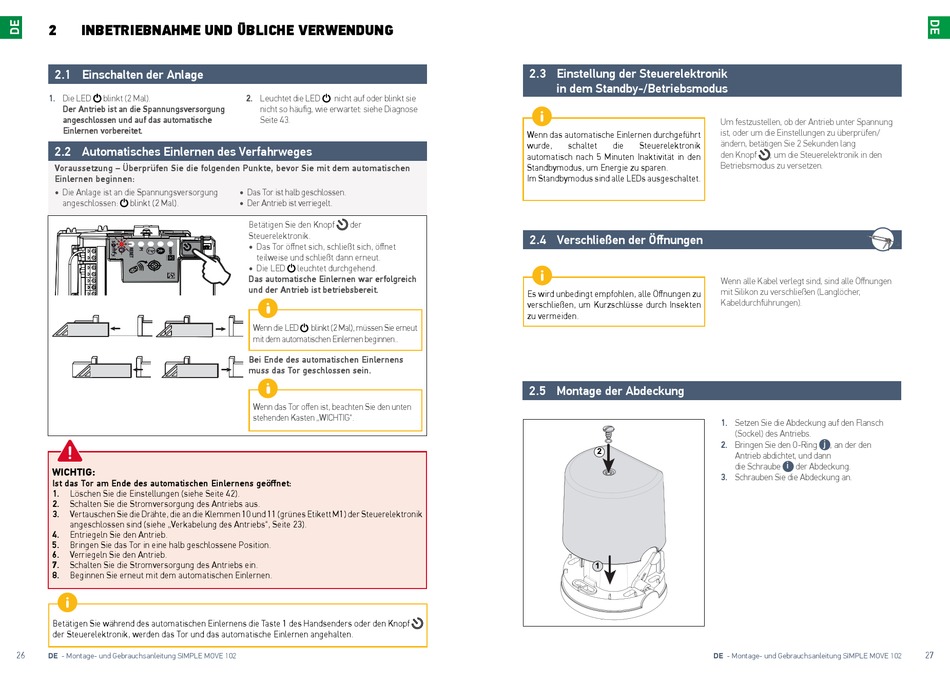

INBETRIEBNAHME UND ÜBLICHE VERWENDUNG
2.1 Einschalten der Anlage
1.
Die LED
blinkt (2 Mal).
Der Antrieb ist an die Spannungsversorgung
angeschlossen und auf das automatische
Einlernen vorbereitet.
2.2 Automatisches Einlernen des Verfahrweges
Voraussetzung – Überprüfen Sie die folgenden Punkte, bevor Sie mit dem automatischen
Einlernen beginnen:
• Die Anlage ist an die Spannungsversorgung
angeschlossen:
blinkt (2 Mal).
WICHTIG:
Ist das Tor am Ende des automatischen Einlernens geöff net:
1.
Löschen Sie die Einstellungen (siehe Seite 42).
2.
Schalten Sie die Stromversorgung des Antriebs aus.
3.
Vertauschen Sie die Drähte, die an die Klemmen 10 und 11 (grünes Etikett M1) der Steuerelektronik
angeschlossen sind (siehe „Verkabelung des Antriebs", Seite 23).
4.
Entriegeln Sie den Antrieb.
5.
Bringen Sie das Tor in eine halb geschlossene Position.
6.
Verriegeln Sie den Antrieb.
7.
Schalten Sie die Stromversorgung des Antriebs ein.
8.
Beginnen Sie erneut mit dem automatischen Einlernen.
Betätigen Sie während des automatischen Einlernens die Taste 1 des Handsenders oder den Knopf
der Steuerelektronik, werden das Tor und das automatische Einlernen angehalten.
26
DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
2. Leuchtet die LED
nicht auf oder blinkt sie
nicht so häufi g, wie erwartet: siehe Diagnose
Seite 43.
• Das Tor ist halb geschlossen.
• Der Antrieb ist verriegelt.
Betätigen Sie den Knopf
der
Steuerelektronik.
• Das Tor öff net sich, schließt sich, öff net
teilweise und schließt dann erneut.
• Die LED
leuchtet durchgehend.
Das automatische Einlernen war erfolgreich
und der Antrieb ist betriebsbereit.
Wenn die LED
blinkt (2 Mal), müssen Sie erneut
mit dem automatischen Einlernen beginnen..
Bei Ende des automatischen Einlernens
muss das Tor geschlossen sein.
Wenn das Tor off en ist, beachten Sie den unten
stehenden Kasten „WICHTIG".
2.3 Einstellung der Steuerelektronik
in dem Standby-/Betriebsmodus
Wenn das automatische Einlernen durchgeführt
wurde,
schaltet
die
Steuerelektronik
automatisch nach 5 Minuten Inaktivität in den
Standbymodus, um Energie zu sparen.
Im Standbymodus sind alle LEDs ausgeschaltet.
2.4 Verschließen der Öff nungen
Es wird unbedingt empfohlen, alle Öff nungen zu
verschließen, um Kurzschlüsse durch Insekten
zu vermeiden.
2.5 Montage der Abdeckung
2
1
Um festzustellen, ob der Antrieb unter Spannung
ist, oder um die Einstellungen zu überprüfen/
ändern, betätigen Sie 2 Sekunden lang
den Knopf
, um die Steuerelektronik in den
Betriebsmodus zu versetzen.
Wenn alle Kabel verlegt sind, sind alle Öff nungen
mit Silikon zu verschließen (Langlöcher,
Kabeldurchführungen).
1.
Setzen Sie die Abdeckung auf den Flansch
(Sockel) des Antriebs.
j
2.
Bringen Sie den O-Ring
, an der den
Antrieb abdichtet, und dann
i
die Schraube
der Abdeckung.
3.
Schrauben Sie die Abdeckung an.
DE - Montage- und Gebrauchsanleitung SIMPLE MOVE 102
27
