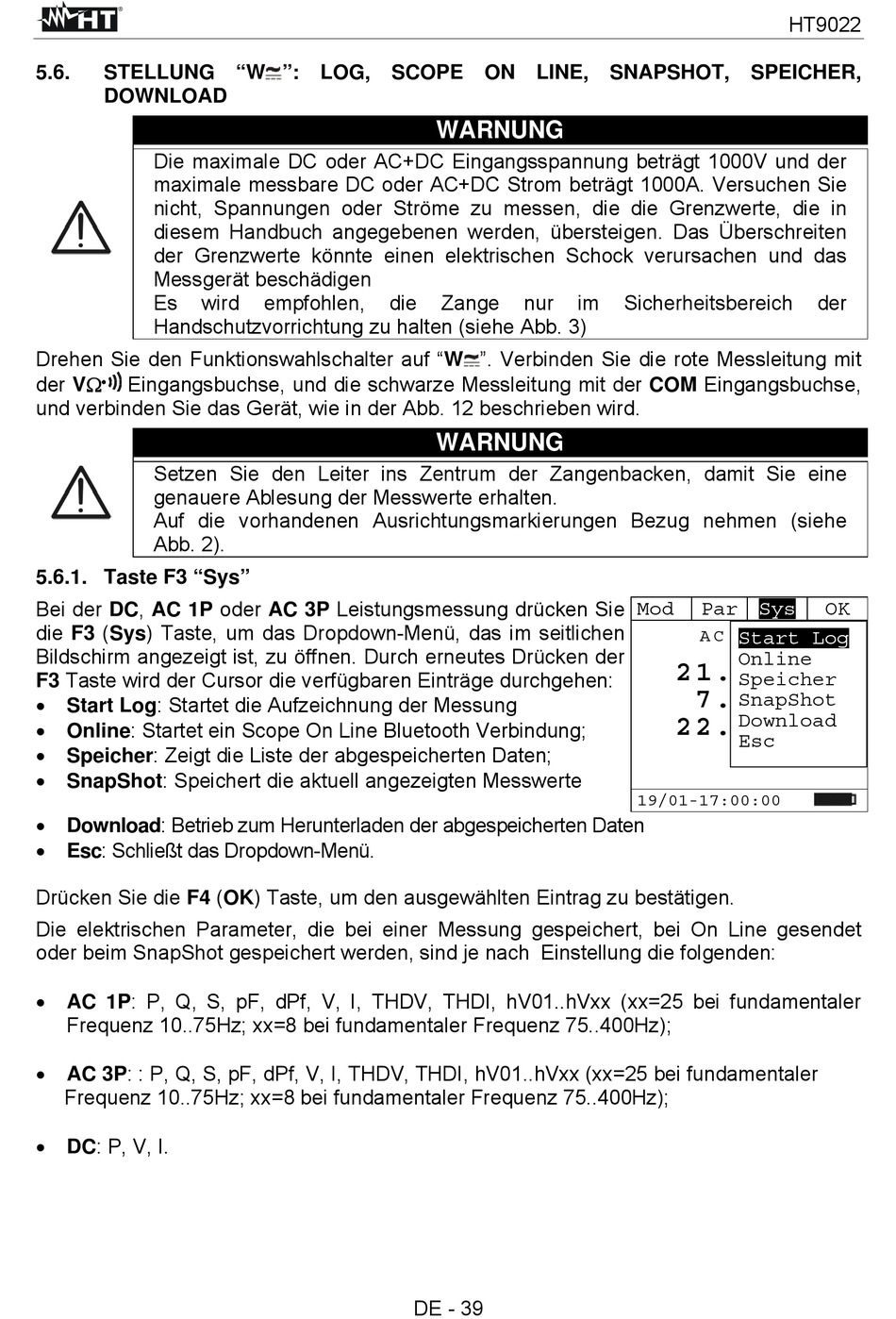

5.6.

STELLUNG "W ": LOG, SCOPE ON LINE, SNAPSHOT, SPEICHER,

DOWNLOAD

Die maximale DC oder AC+DC Eingangsspannung beträgt 1000V und der

maximale messbare DC oder AC+DC Strom beträgt 1000A. Versuchen Sie

nicht, Spannungen oder Ströme zu messen, die die Grenzwerte, die in

diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten

der Grenzwerte könnte einen elektrischen Schock verursachen und das

Messgerät beschädigen

wird

Handschutzvorrichtung zu halten (siehe Abb. 3)

Drehen Sie den Funktionswahlschalter auf "W ". Verbinden Sie die rote Messleitung mit

der V

Eingangsbuchse, und die schwarze Messleitung mit der COM Eingangsbuchse,

und verbinden Sie das Gerät, wie in der Abb. 12 beschrieben wird.

Setzen Sie den Leiter ins Zentrum der Zangenbacken, damit Sie eine

genauere Ablesung der Messwerte erhalten.

Auf die vorhandenen Ausrichtungsmarkierungen Bezug nehmen (siehe

Abb. 2).

Bei der DC, AC 1P oder AC 3P Leistungsmessung drücken Sie

die F3 (Sys) Taste, um das Dropdown-Menü, das im seitlichen

Bildschirm angezeigt ist, zu öffnen. Durch erneutes Drücken der

F3 Taste wird der Cursor die verfügbaren Einträge durchgehen:

 Start Log: Startet die Aufzeichnung der Messung

 Online: Startet ein Scope On Line Bluetooth Verbindung;

 Speicher: Zeigt die Liste der abgespeicherten Daten;

 SnapShot: Speichert die aktuell angezeigten Messwerte

 Download: Betrieb zum Herunterladen der abgespeicherten Daten

 Esc: Schließt das Dropdown-Menü.

Drücken Sie die F4 (OK) Taste, um den ausgewählten Eintrag zu bestätigen.

Die elektrischen Parameter, die bei einer Messung gespeichert, bei On Line gesendet

oder beim SnapShot gespeichert werden, sind je nach Einstellung die folgenden:

 AC 1P: P, Q, S, pF, dPf, V, I, THDV, THDI, hV01..hVxx (xx=25 bei fundamentaler

Frequenz 10..75Hz; xx=8 bei fundamentaler Frequenz 75..400Hz);

 AC 3P: : P, Q, S, pF, dPf, V, I, THDV, THDI, hV01..hVxx (xx=25 bei fundamentaler

Frequenz 10..75Hz; xx=8 bei fundamentaler Frequenz 75..400Hz);

 DC: P, V, I.
