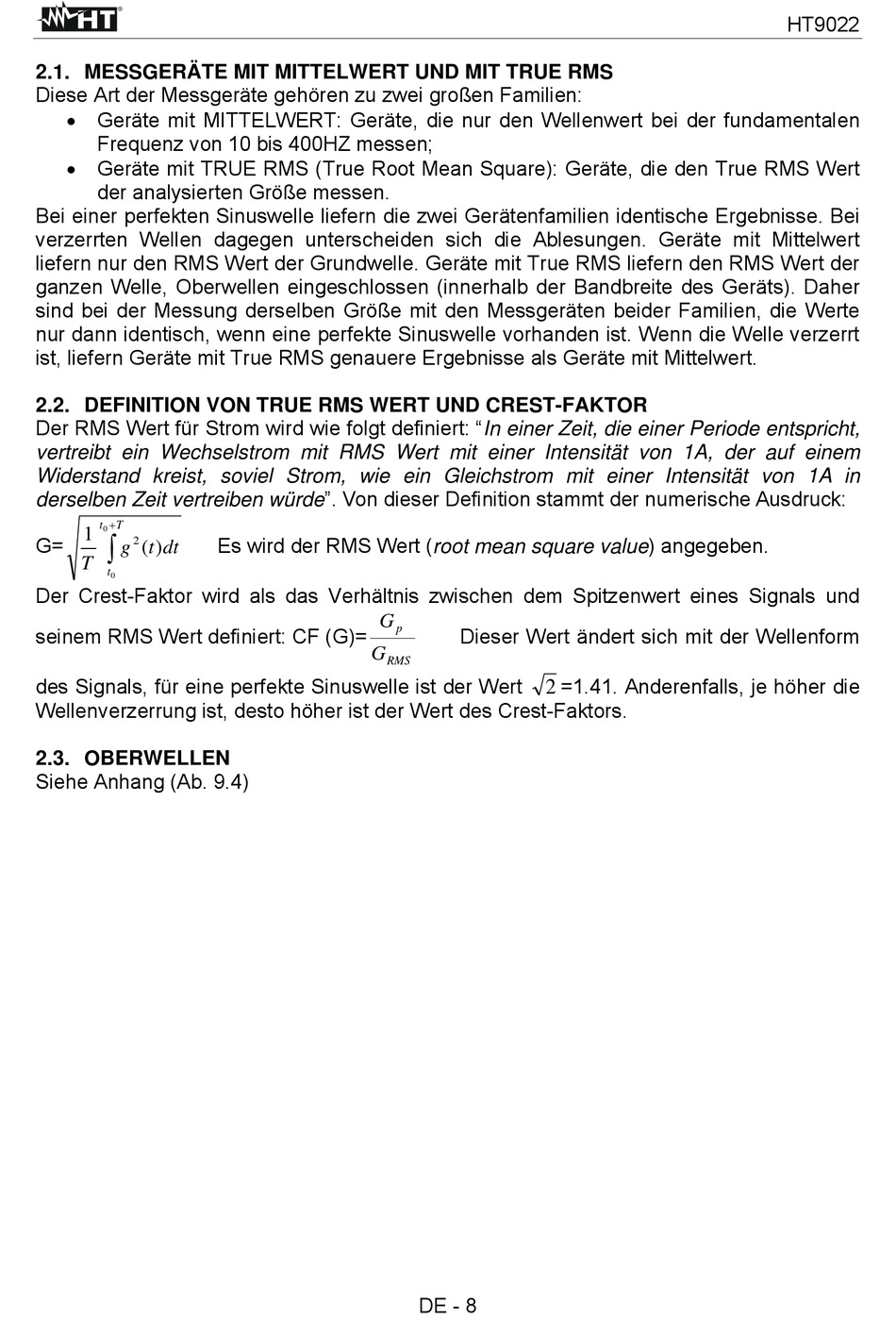

2.1. MESSGERÄTE MIT MITTELWERT UND MIT TRUE RMS
Diese Art der Messgeräte gehören zu zwei großen Familien:
Geräte mit MITTELWERT: Geräte, die nur den Wellenwert bei der fundamentalen
Frequenz von 10 bis 400HZ messen;
Geräte mit TRUE RMS (True Root Mean Square): Geräte, die den True RMS Wert
der analysierten Größe messen.
Bei einer perfekten Sinuswelle liefern die zwei Gerätenfamilien identische Ergebnisse. Bei
verzerrten Wellen dagegen unterscheiden sich die Ablesungen. Geräte mit Mittelwert
liefern nur den RMS Wert der Grundwelle. Geräte mit True RMS liefern den RMS Wert der
ganzen Welle, Oberwellen eingeschlossen (innerhalb der Bandbreite des Geräts). Daher
sind bei der Messung derselben Größe mit den Messgeräten beider Familien, die Werte
nur dann identisch, wenn eine perfekte Sinuswelle vorhanden ist. Wenn die Welle verzerrt
ist, liefern Geräte mit True RMS genauere Ergebnisse als Geräte mit Mittelwert.
2.2. DEFINITION VON TRUE RMS WERT UND CREST-FAKTOR
Der RMS Wert für Strom wird wie folgt definiert: "In einer Zeit, die einer Periode entspricht,
vertreibt ein Wechselstrom mit RMS Wert mit einer Intensität von 1A, der auf einem
Widerstand kreist, soviel Strom, wie ein Gleichstrom mit einer Intensität von 1A in
derselben Zeit vertreiben würde". Von dieser Definition stammt der numerische Ausdruck:
T
t
0
1
G=
2
g
) (
t
dt
T
t
0
Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und
seinem RMS Wert definiert: CF (G)=
des Signals, für eine perfekte Sinuswelle ist der Wert
Wellenverzerrung ist, desto höher ist der Wert des Crest-Faktors.
2.3. OBERWELLEN
Siehe Anhang (Ab. 9.4)
Es wird der RMS Wert (root mean square value) angegeben.
G
G
p
Dieser Wert ändert sich mit der Wellenform
RMS
2 =1.41. Anderenfalls, je höher die
DE - 8
HT9022
