HT21
Bedienungsanleitung
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright HT Instruments 2007
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HT HT21
Inhaltszusammenfassung für HT HT21

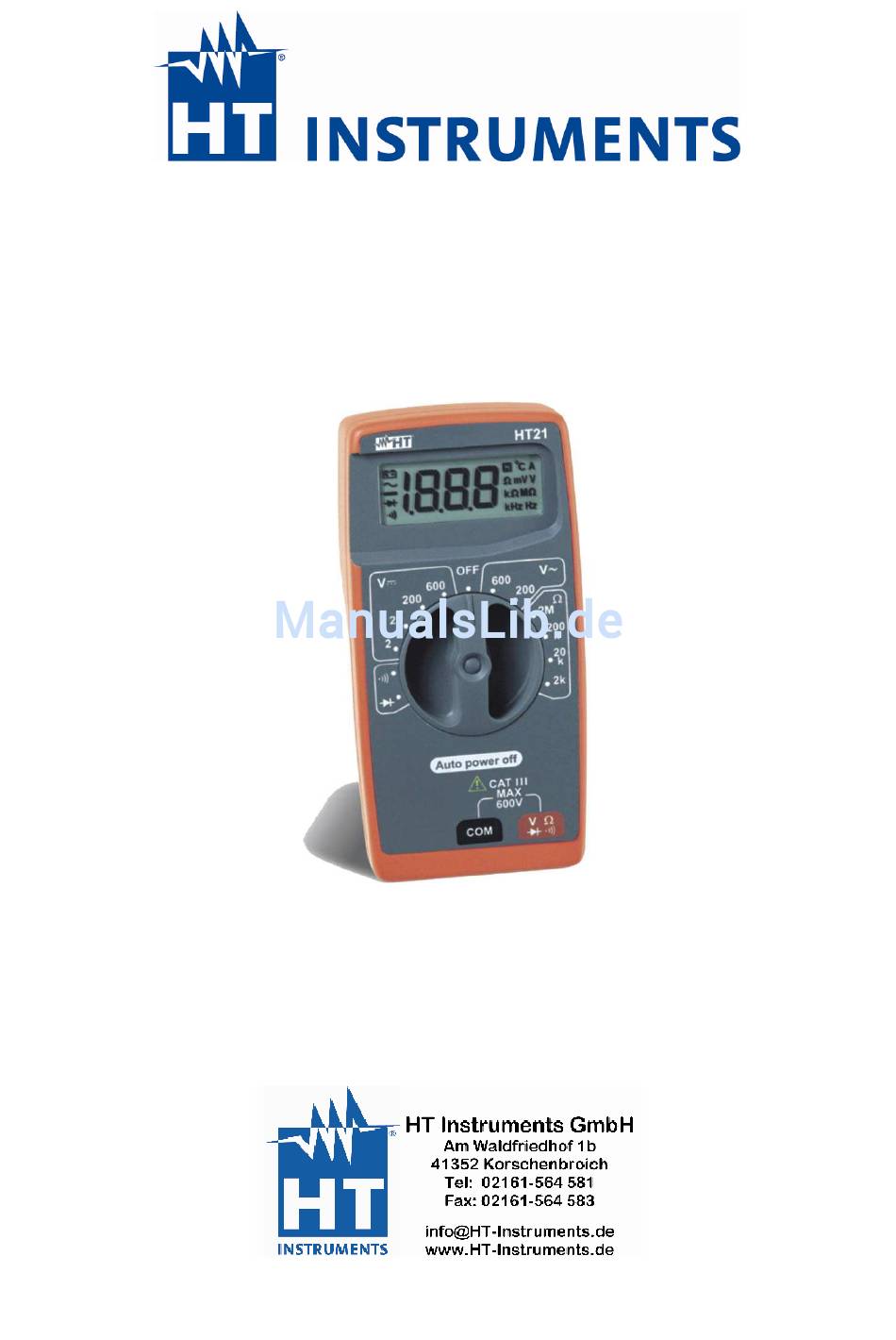

- Seite 1 HT21 Bedienungsanleitung ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Copyright HT Instruments 2007...
-
Seite 2: Inhaltsverzeichnis
HT2121 Inhaltsverzeichnis: SICHERHEITSHINWEISE ...................... 3 1.1. Vorbereitung ......................4 1.2. Während des Gebrauchs..................4 1.3. Nach dem Gebrauch..................... 4 ALLGEMEINE BESCHREIBUNG.................... 5 VORBEREITUNGEN FÜR DEN GEBRAUCH................. 5 3.1. Vorabprüfung ......................5 3.2. Stromversorgung....................5 3.3. Kalibrierung......................5 3.4. Lagerung....................... 5 BEDIENUNGSANWEISUNGEN ..................... -
Seite 3: Sicherheitshinweise
HT2121 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht den Sicherheitsstandards EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen: •... -
Seite 4: Vorbereitung
HT2121 1.1. VORBEREITUNG • Dieses Gerät wurde für den Gebrauch in Umgebungen der Schutzklasse 2 entworfen. • Es kann zum Messen von Spannungen und Strömen in Installationen der Anwendungskategorie CAT III - 600 V benutzt werden. • Dieses Gerät ist nicht geeignet zum Messen von nicht AC oder DC Strömen. •... -
Seite 5: Allgemeine Beschreibung
HT2121 2. ALLGEMEINE BESCHREIBUNG Das Multimeter kann folgende Messungen ausführen: • DC Spannung • AC Spannung • Widerstand • Durchgangmessung • Diodentest Jede dieser Funktionen kann mittels des 13-stelligen Drehschalters gewählt werden (inklusive der “OFF”-Position”). Ebenso stehen die HOLD-Taste, um den angezeigten Wert „einzufrieren“. -
Seite 6: Bedienungsanweisungen
4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGENDE: 1) 3 ½ Digit LCD Anzeige 2) Off Position, Abschaltung/Power off 3) V DC Spannungs-Bereich HT21 4) Dioden, Summer Bereich 5) Hold Taste 6) Drehschalter 7) Gehäuse 8) V AC Spannungs-Bereich 9) Widerstands-Bereich 10) Eingangs- und Masse- Buchsen... -
Seite 7: Messungen
DC-Spannungsmessung ACHTUNG ! Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. HT21 Auto power off CAT III 600V Abb. 2: DC-Spannungsmessung 1. -
Seite 8: Ac-Spannungsmessung
4.3.2. AC-Spannungsmessung ACHTUNG ! Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. HT21 Auto power off CAT III 600V Abb. 3: AC-Spannungsmessung 1. -
Seite 9: Widerstandsmessung
Spannung mehr Messkreis befindet entladen alle Kondensatoren. HT21 Auto power off CAT III 600V Fig. 4: Widerstandsmessung 1. Drehen Sie den Funktionswahlschalter in den gewünschten Widerstandsbereich: (2KΩ, 20KΩ, 200KΩ, 2MΩ). 2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in VΩ Ω Ω Ω... -
Seite 10: Durchgangstest
Spannung mehr Messkreis befindet entladen alle Kondensatoren. HT21 Auto power off CAT III 600V Abb. 5: Durchgangstest 1. Drehen Sie den Funktionswahlschalter auf die Funktion 2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in VΩ Ω Ω Ω... -
Seite 11: Diodentest
Spannung mehr Messkreis befindet entladen alle Kondensatoren. HT21 Auto power off CAT III 600V Abb. 6: Diodentest 1. Drehen Sie den Funktionswahlschalter auf die Funktion 2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in VΩ Ω Ω Ω... -
Seite 12: Wartung
HT2121 5. WARTUNG 5.1.1. Allgemeines Dieses Multimeter ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 13: Technische Daten
HT2121 6. TECHNISCHE DATEN 6.1.1. Technische Funktionen Die Genauigkeit wird angegeben als [% der Anzeige + Anzahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <75%. DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überspannungsschutz 0.001V 600VDC/ACrms 0.01V ±(0.8%rdg +1dgt) -
Seite 14: Sicherheittsstandards
<70% 6.2.2. EMC Dieses Gerät entspricht den Vorgaben der Europäischen Richtlinie für Nieder- spannungsgeräte 73/23/EEC (LVD) und EMC Richtlinie 89/336/EEC, ergänzt durch 93/68/EEC. 6.3. ZUBEHÖR 6.3.1. Mitgeliefertes Zubehör HT21 • Messleitungen Bedienungsanleitung • • 9V Batterie • DE - 14... -
Seite 15: Service
HT2121 7. SERVICE 7.1.1. Garantiebestimmungen Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben.
