- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2020 Ausführung DE 1.00 - 10/02/2020...
-
Seite 2: Inhaltsverzeichnis
HT65 INHALT SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ....................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ......................3 1.4. Messkategorien-Definition (Überspannungskategorien) ........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 2.2. -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HT65 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Während Des Gebrauchs
HT65 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen: ACHTUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. Bevor Sie den Funktionswahlschalter drehen, trennen Sie die Messleitungen vom zu messenden Stromkreis ab. -
Seite 5: Allgemeine Beschreibung
HT65 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: DC Spannung bis zu 1500V AC TRMS Spannung bis zu 1000V DC/AC TRMS Spannungsmessung mit niedriger Impedanz (LoZ) DC/AC TRMS Strom mit optionalem Stromwandler Widerstand und Durchgangsprüfung Diodenprüfung Kapazität... -
Seite 6: Vorbereitung Zum Gebrauch
HT65 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft.. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein... -
Seite 7: Nomenklatur

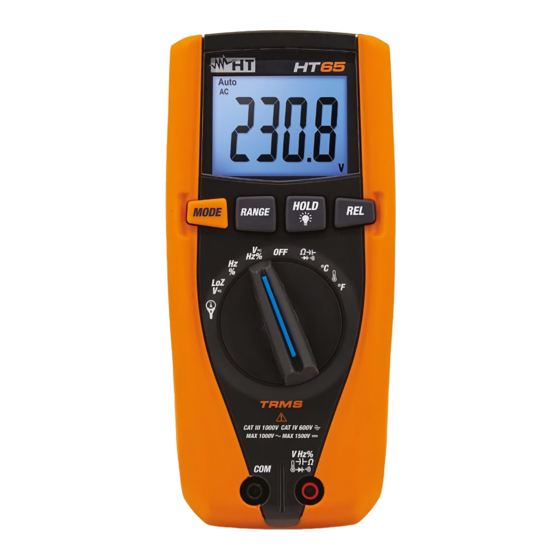

HT65 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTES LEGENDE: 1. LCD-Anzeige 2. MODE Taste 3. RANGE Taste 4. HOLD/ Taste 5. REL Taste 6. Funktionswahlschalter 7. Eingangsbuchse COM 8. Eingangsbuchse Hz%V Abb. 1: Beschreibung des Gerätes DE - 6... -
Seite 8: Beschreibung Der Funktionstasten
HT65 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD/ Taste Durch Drücken der HOLD/ Taste frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung HOLD im Display. Drücken Sie die “ ” HOLD/ Taste wieder zum Verlassen der Funktion. Sie die HOLD/... -
Seite 9: Anweisungen Zum Gebrauch
HT65 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG ACHTUNG Die maximale DC Eingangsspannung beträgt 1500V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen... -
Seite 10: Ac Spannungsmessung
HT65 5.2. AC SPANNUNGSMESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 11: Dc/Ac Spannungsmessung Mit Niedriger Impedanz (Loz)
HT65 5.3. DC/AC SPANNUNGSMESSUNG MIT NIEDRIGER IMPEDANZ (LOZ) ACHTUNG Die maximale DC/AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen... -
Seite 12: Frequenzmessung Und Duty Cycle-Messung
HT65 5.4. FREQUENZMESSUNG UND DUTY CYCLE-MESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 13: Widerstandsmessung Und Durchgangsprüfung
HT65 5.5. WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG ACHTUNG Entfernen Sie vor jeder Widerstandmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie Stellung 2. Verbinden Sie die rote Messleitung mit der Hz%V Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse. -
Seite 14: Diodenprüfung
HT65 5.6. DIODENPRÜFUNG ACHTUNG Entfernen Sie vor jeder Diodenmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie Stellung 2. Drücken Sie die MODE Taste zur Auswahl der Messung. -
Seite 15: Kapazitätmessung
HT65 5.7. KAPAZITÄTMESSUNG ACHTUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität (wenn gefragt). -
Seite 16: Temperaturmessung Mit K-Fühler
HT65 5.8. TEMPERATURMESSUNG MIT K-FÜHLER ACHTUNG Entfernen Sie vor jeder Temperaturmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 9: Verwendung des Gerätes für Temperaturmessung 1. Wählen Sie die Stellung °C oder °F aus 2. Verbinden Sie den mitgelieferten Adapter in die Eingangsbuchsen Hz%V (Polarität +) und COM (Polarität -) (siehe Abb. -
Seite 17: Dc Strommessung Mit Optionalem Stromwandler
Der maximal messbare Strom in dieser Funktion ist 1000A. Messen Sie keine Ströme über den angegebenen Grenzwerten in diesem Handbuch Das Messgerät ermöglicht die Strommessung unter Verwendung zweier sowie anderer Standard Stromwandler der HT Familie. Für Stromwandler mit dem Hypertac Stecker ist der optionale Adapter NOCANBA erforderlich, um die Verbindung herstellen zu können. -
Seite 18: Ac Strommessung Mit Optionalem Stromwandler
Ströme über den angegebenen Grenzwerten in diesem Handbuch Das Messgerät ermöglicht die Strommessung unter Verwendung zweier flexibler Stromwandler (optionales Zubehör F3000U) sowie anderer Standard Stromwandler der HT Familie. Für Stromwandler mit dem Hypertac Stecker ist der optionale Adapter NOCANBA erforderlich, um die Verbindung herstellen zu können. -
Seite 19: Wartung Und Pflege
HT65 6. WARTUNG UND PFLEGE ACHTUNG Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie es nicht direktem Sonnenlicht aus. -
Seite 20: Technische Daten
HT65 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Messgenauigkeit kalkuliert als [%Ablesung + (Anz. Ziff*Aufl.] bei 18°C 28°C <75%RH DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 400.0mV 0.1mV 4.000V 0.001V (1.2%Abl + 4Ziff) 40.00V 0.01V 1500VDC 400.0V 0.1V 1500V (1.5%Abl + 2Ziff) - Seite 21 HT65 AC TRMS Strom mit Stromwandler Genauigkeit (*) Ausgangs Bereich Auflösung Überlastschutz verhältnis (50Hz 1kHz) 1000mA 1V/1A (2.5%Abl + 10Ziff) 100mV/1A 0.01A 40A (**) (3.5%Abl + 30Ziff) (***) 10mV/1A 100A 1000VDC/ACrms (2.5%Abl + 10Ziff) 300A 0.1A 400A (**) (3.5%Abl + 30Ziff) (***)
-
Seite 22: Bezugsnormen
HT65 Kapazität (Autorange) Bereich Auflösung Genauigkeit Überlastschutz 40.00nF 0.01nF (5.0%Abl + 7Ziff) 400.0nF 0.1nF 4.000 F 0.001 F (3.0%Abl + 5Ziff) 250VDC/ACrms 40.00 F 0.01 F 400.0 F 0.1 F (5.0%Abl + 5Ziff) 4.000mF 0.001mF (10%Abl) 40.00mF 0.01mF Temperatura con sonda K (Autorange) Bereich Auflösung... -
Seite 23: Umweltbedingungen
HT65 7.2. UMWELTBEDINGUNGEN 7.2.1. Klimabedingungen für den Gebrauch Bezugstemperatur: 18°C 28°C Betriebstemperatur: 5°C ÷ 40°C Zulässige relative Luftfeuchtigkeit: <80%RH Lagerungstemperatur: -20°C ÷ 60°C Lager-Luftfeuchtigkeit: <80%RH Maximale Betriebshöhe: 2000m Dieses Gerät entspricht den Vorgaben der Europäischen Richtlinie für Niederspannungsgeräte 2014/35/EU (LVD) und EMC Richtlinie 2014/30/EU Dieses Produkt ist konform im Sinne der Europäischen Richtlinie 2011/65/EU... -
Seite 24: Service
HT65 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
