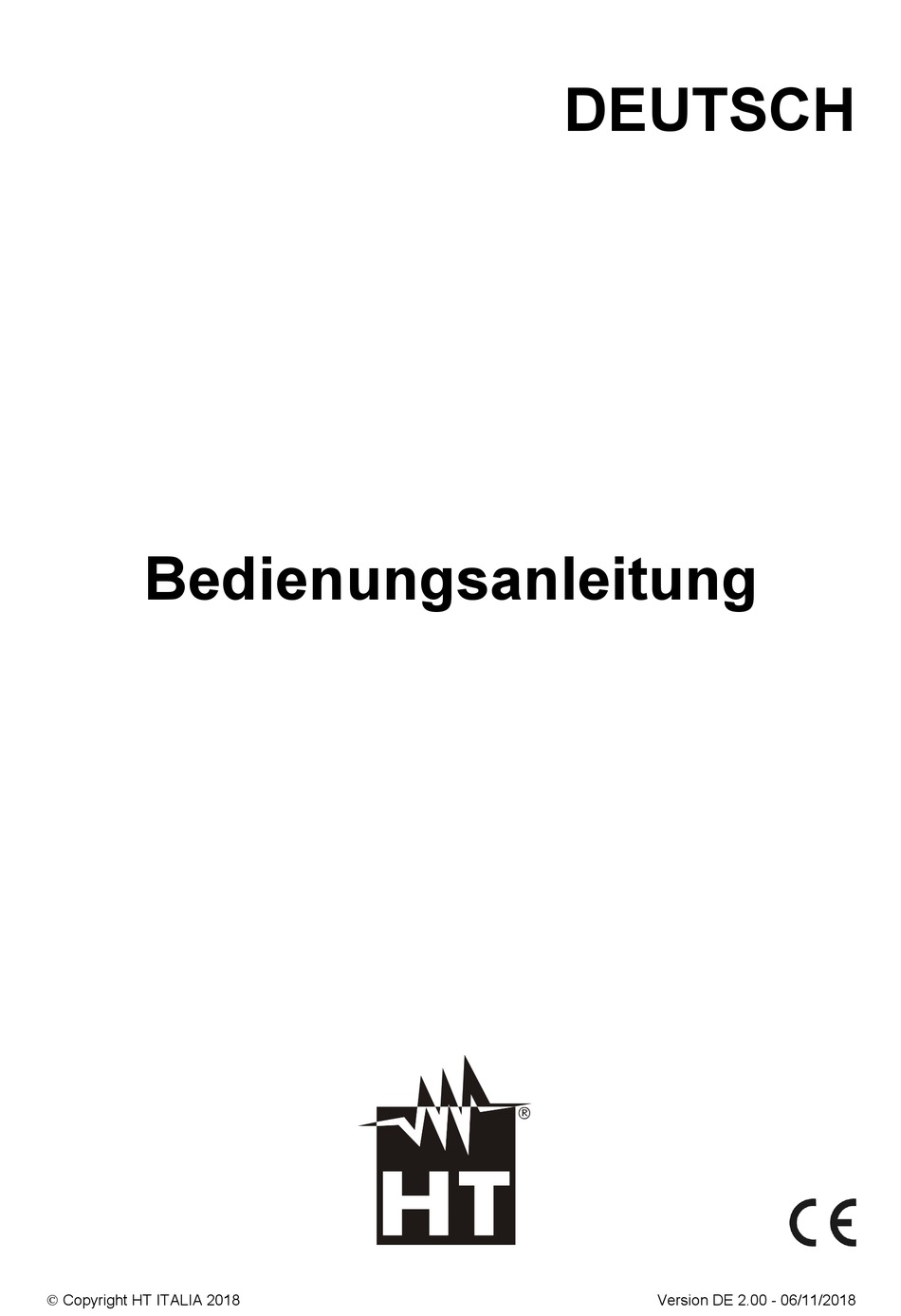

- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2018 Version DE 2.00 - 06/11/2018...
-
Seite 2: Inhaltsverzeichnis
HT63 INHALT SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ....................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ......................3 1.4. Messkategorien-Definition (Überspannungskategorien) ........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 ... -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HT63 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Während Des Gebrauchs
HT63 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen: ACHTUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. Bevor Sie den Funktionswahlschalter drehen, trennen Sie die Messleitungen vom zu messenden Stromkreis ab. -
Seite 5: Allgemeine Beschreibung
HT63 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: DC / AC / AC+DC TRMS Spannung DC / AC /AC+DC Spannungsmessung mit niedriger Impedanz (LoZ) DC / AC / AC+DC TRMS Strom DC / AC / AC+DC TRMS Strom mit optionalem Stromwandler ... -
Seite 6: Vorbereitung Zum Gebrauch
HT63 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft.. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. -
Seite 7: Nomenklatur
HT63 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTES LEGENDE: 1. LCD-Anzeige 2. HIRES/ Taste 3. Hz%/REL Taste 4. RANGE Taste 5. AUTO HOLD Taste 6. MODE Taste 7. MAXMIN/PEAK Taste 8. Funktionswahlschalter 9. Eingangsbuchse 10A 10. Eingangsbuchse Hz% V 11. Eingangsbuchse mAA 12. -
Seite 8: Beschreibung Der Funktionstasten
HT63 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. AUTO HOLD Taste Durch Drücken der AUTO HOLD Taste frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung HOLD im Display. Drücken Sie die “ ” HOLD Taste wieder zum Verlassen der Funktion. -
Seite 9: Mode Taste
HT63 4.2.5. MODE Taste Das Drücken der MODE Taste ermöglicht die Auswahl einer doppelten Funktion beim Funktionswahlschalter. Insbesondere, er ist aktiv in Stellung CAP zur Auswahl der Messungen Diodenprüfung, Durchgangstest, Kapazität- und Widerstandsmessung, in Stellung °C°F zur Auswahl der Temperaturmessung in °C oder °F, V Hz%, mV , A... -
Seite 10: Anweisungen Zum Gebrauch
HT63 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG ACHTUNG Die maximale DC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 11: Ac, Ac+Dc Spannungsmessung
HT63 5.2. AC, AC+DC SPANNUNGSMESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 12: Dc, Ac, Ac+Dc Spannungsmessung Mit Niedriger Impedanz (Loz)
HT63 5.3. DC, AC, AC+DC SPANNUNGSMESSUNG MIT NIEDRIGER IMPEDANZ (LOZ) ACHTUNG Die maximale DC/AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen... -
Seite 13: Frequenzmessung Und Duty Cycle-Messung
HT63 5.4. FREQUENZMESSUNG UND DUTY CYCLE-MESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 14: Widerstandsmessung Und Durchgangsprüfung
HT63 5.5. WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG ACHTUNG Entfernen Sie vor jeder Widerstandmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie Stellung aus. 2. Verbinden Sie die rote Messleitung mit der Hz% V Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse. -
Seite 15: Diodenprüfung
HT63 5.6. DIODENPRÜFUNG ACHTUNG Entfernen Sie vor jeder Diodenmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie Stellung aus. 2. Drücken Sie die MODE Taste zur Auswahl der Messung. -
Seite 16: Kapazitätmessung
HT63 5.7. KAPAZITÄTMESSUNG ACHTUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität (wenn gefragt). -
Seite 17: Temperaturmessung Mit K-Fühler
HT63 5.8. TEMPERATURMESSUNG MIT K-FÜHLER ACHTUNG Entfernen Sie vor jeder Temperaturmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 9: Verwendung des Gerätes für Temperaturmessung 1. Wählen Sie die Stellung °C°F aus. 2. Drücken Sie die MODE Taste, bis das Symbol °C... -
Seite 18: Dc Strommessung Und 4-20Ma% Ablesung
HT63 5.9. DC STROMMESSUNG UND 4-20MA% ABLESUNG ACHTUNG Der maximale DC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 19: Ac, Ac+Dc Strommessung
HT63 5.10. AC, AC+DC STROMMESSUNG ACHTUNG Der maximale AC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 20: Dc, Ac+Dc Strommessung Mit Optionalem Stromwandler
Grenzwerten in diesem Handbuch Das Messgerät ermöglicht die Strommessung unter Verwendung zweier flexibler Stromwandler (optionales Zubehör F3000U) sowie anderer Standard Stromwandler der HT Familie. Für Stromwandler mit dem Hypertac Stecker ist der optionale Adapter NOCANBA erforderlich, um die Verbindung herstellen zu können. -
Seite 21: Wartung Und Pflege
HT63 6. WARTUNG UND PFLEGE ACHTUNG Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie es nicht direktem Sonnenlicht aus. -
Seite 22: Technische Daten
HT63 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Messgenauigkeit kalkuliert als [%Ablesung + (Anz. Ziff*Aufl.] bei 18°C 28°C <75%HR DC Spannung Bereich (*) Auflösung Genauigkeit Eingangswiderstand Überlastschutz 600.0mV 0.1mV 6.000V 0.001V (0.9%Abl + 5Ziff) 60.00V 0.01V 1000VDC/ACrms >10M 600.0V 0.1V (1.2%Abl + 5Ziff) - Seite 23 HT63 DC Strom Bereich (*) Auflösung Genauigkeit Überlastschutz 600.0A 0.1A 6000A 1A Schnellschmelzsicherung 800mA/1000V (1.5%Abl + 5Ziff) 60.00mA 0.01mA 600.0mA 0.1mA 10.00A 0.01A Schnellschmelzsicherung 10A/1000V (*) HIRES Funktion nicht aktiv. Mit HIRES Funktion aktiv multiplizieren Sie x10 die Ziff. Der Genauigkeit...
-
Seite 24: Bezugsnormen
HT63 Widerstand und Durchgangsprüfung Bereich (*) Auflösung Genauigkeit Summer Überlastschutz (2.0%Abl + 9Ziff) 600.0 0.1 6.000k 0.001k (1.2%Abl + 5Ziff) 60.00k 0.01k 1000VDC/ACrms <35 600.0k 0.1k 6.000M 0.001M (2.0%Abl + 10Ziff) 60.00M 0.01M (*) HIRES Funktion nicht aktiv. Mit HIRES Funktion aktiv multiplizieren Sie x10 die Ziff. Der Genauigkeit... -
Seite 25: Allgemeine Eigenschaften
HT63 7.1.2. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 175 x 85 x 55mm Gewicht (inklusive Batterie): 360g Schutzklasse: IP40 Stromversorgung Batterietyp: 4x1.5V Batterien Typ AAA IEC LR03 Anzeige für niedrigen Batterieladezustand: Symbol " " im Display Batterielebensdauer: ca.18St (Hinter. -
Seite 26: Service
HT63 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
