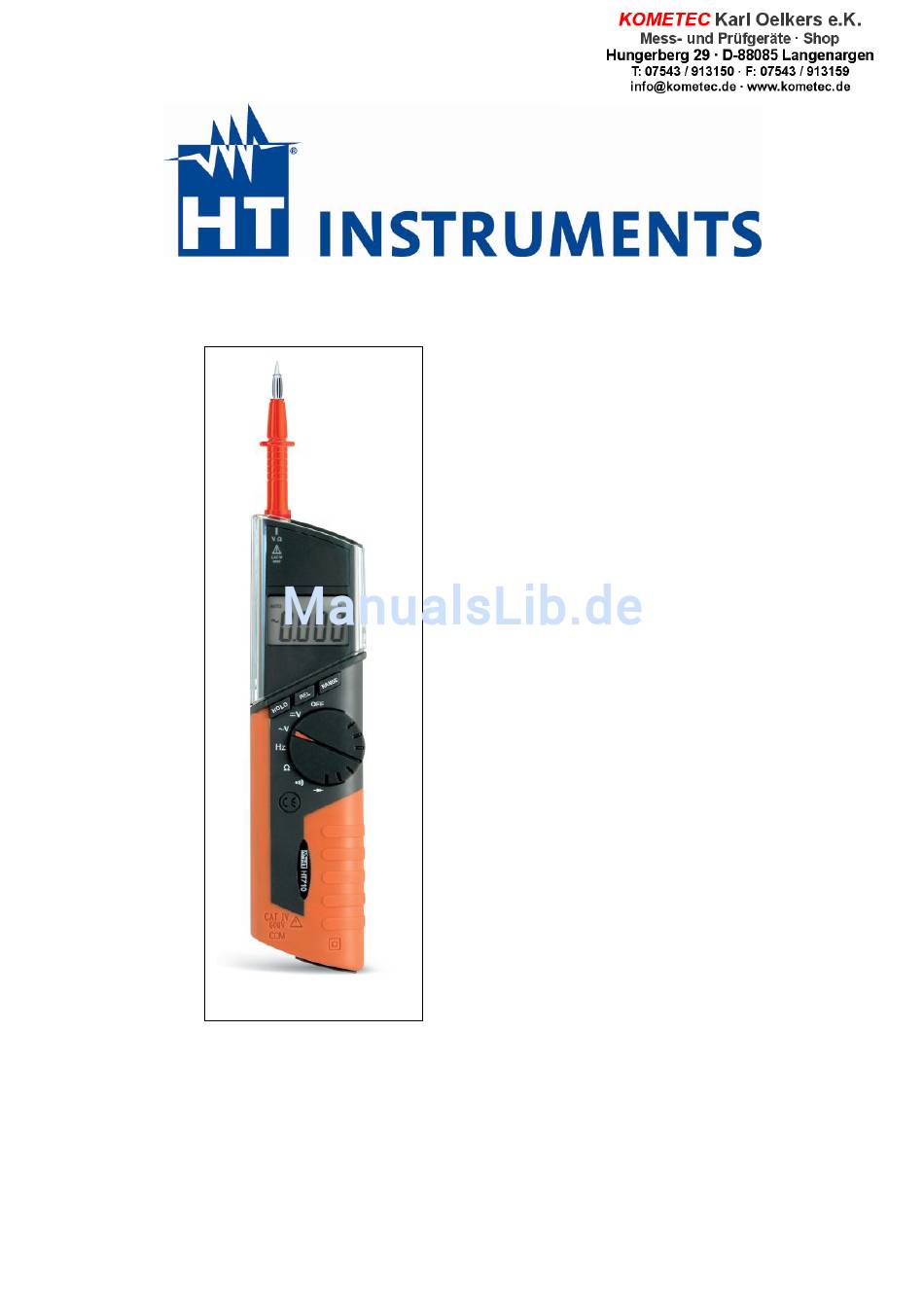

- Seite 1 HT710 BEDIENUNGS- ANLEITUNG © Copyright HT-ITALIA Release EN 1.00 - 02/08/2005...
- Seite 2 © Copyright HT-ITALIA Release EN 1.00 - 02/08/2005...
-
Seite 3: Inhaltsverzeichnis
HT7120 Inhalt : SICHERHEITSHINWEISE ......................2 1.1. Vorbereitung........................3 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ......................3 1.4. Überspannungskategorien-Definitionen ................4 ALLGEMEINE BESCHREIBUNG ..................... 4 2.1. Echt effektivwert und Mittelwert-Definitionen ....Fehler! Textmarke nicht definiert. 2.2. Effektivwert und Scheitelfaktor-Definitionen....Fehler! Textmarke nicht definiert. VORBEREITUNGEN FÜR DEN GEBRAUCH ................ -
Seite 4: Sicherheitshinweise
HT7120 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht den Sicherheitsstandards der EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen Sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen: •... -
Seite 5: Vorbereitung
HT7120 1.1. VORBEREITUNG • Dieses Gerät wurde für den Gebrauch in Umgebungen der Schutzklasse 2 entworfen. • Es kann zum Messen von Spannungen in Installationen der Anwendungskategorie CAT IV - 600 V benutzt werden. • Sie müssen die üblichen Sicherheitsbestimmungen einhalten, die Sie vor gefährlichen elektrischen Strömen schützen und das Gerät vor unsachgemäßem Gebrauch schützen sollen. -
Seite 6: Überspannungskategorien-Definitionen
HT7120 1.4. ÜBERSPANNUNGSKATEGORIEN-DEFINITIONEN Die Norm EN 61010-1: Sicherheitsstandards für elektrische Messgeräte, Steuerungs- und Laboranwendung, Artikel 1: Allgemeine Erfordernisse definiert, was die Messkategorie gewöhnlich über die Überspannungskategorie aussagt Die Messkategorien sind wie folgt eingeteilt: • Messkategorie für Messgeräte, Einspeiung Niederspannungsanlagen messen können. Beispiele sind Stromzähler und Messungen an Hauptüberstromschutzvorrichtungen und kleinen Transformatoreneinheiten. -
Seite 7: Vorbereitungen Für Den Gebrauch
HT7120 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. VORABPRÜFUNG Dieses Instrument wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein). -
Seite 8: Anwendung
HT7120 4. ANWENDUNG 4.1. BESCHREIBUNG DES MESSGERÄTES 4.1.1. Vorderansicht LEGENDE: 1. V+/Ω Eingang 2. REL Taste 3. HOLD Taste 4. COM Eingang 5. LCD Anzeige 6. RANGE Taste 7. Drehwahlschalter Fig. 1: Instrumenten Beschreibung 4.2. FUNKTIONSTASTEN Einmal gedrückt, erscheint das relevante Symbol auf dem Display und der Buzzer piept. Sobald der Drehwahlschalter betätigt wird, werden alle vorher ausgewählten Funktionen zurückgesetzt. -
Seite 9: Messfunktionen
HT7120 4.4. MESSFUNKTIONEN 4.4.1. DC Spannungsmessung ACHTUNG Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. 1. Stellen Drehschalter 2. Stecken Sie die schwarze Messleitung in den COM Eingang und die rote in den V+/Ω... -
Seite 10: Ac Spannungs- Und Frequenzmessung (2-Pol)
HT7120 4.4.2. AC Spannungsmessung ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. 1. Stellen Drehschalter 2. Stecken Sie die schwarze Messleitung in den COM Eingang und die rote in den V+/Ω... -
Seite 11: Ac Spannungs- Und Frequenzmessung (1-Pol)
HT7120 4.4.3. Frequenzmessung ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. 1. Stellen Drehschalter 2. Stecken Sie die rote Messspitze in den V+/Ω Eingang und die schwarze Messleitung in den COM Eingang (Fig. -
Seite 12: Widerstandsmessung Und Durchgangsprüfung
HT7120 4.4.4. Widerstandsmessung und Durchgangsprüfung ACHTUNG Stellen Sie vor dem Widerstandstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. 1. Stellen Sie den Drehschalter auf Ω. 2. Stecken Sie die schwarze Messleitung in den COM Eingang und die rote in den V+/Ω... -
Seite 13: Durchgangsprüfung
HT7120 4.4.5. Durchgangsprüfung ACHTUNG Stellen Sie vor dem Widerstandstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. 1. Stellen Sie den Drehschalter auf 2. Stecken Sie die schwarze Messleitung in den COM Eingang und die rote in den V+/Ω Eingang (Fig. 6). 3. -
Seite 14: Diodentest
HT7120 4.4.6. Dioden Test ACHTUNG Stellen Sie vor dem Widerstandstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. (1) Stellen Sie den Drehschalter auf (2) Stecken Sie die schwarze Messleitung in den COM Eingang und die rote in den V+/Ω Eingang (7). -
Seite 15: Wartung
HT7120 5. WARTUNG 5.1. ALLGEMEINE INFORMATIONEN Dieses Messgerät ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Messgerät nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 16: Technische Spezifikationen
HT7120 6. TECHNISCHE SPEZIFIKATIONEN 6.1. TECHNISCHE MERKMALE Die Genauigkeit wird angegeben als [%Anzeige + Zahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <70%. 6.1.1. DC Spannungsmessung Eingangs- Überspannungs- Bereich Auflösung Genauigkeit widerstand schutz 0.1 ÷... -
Seite 17: Elektrisch
HT7120 6.1.7. Elektrisch Umsetzung Mittelwert messend Messrate Display 3 mal pro Sekunde 6.1.8. Sicherheitsstandards Das Instrument erfüllt: EN 61010-1 Isolierung: Klasse 2, doppelte Insolation Schadstoffstufe: Überspannungs- Kategorie: CAT IV 600 V Für Inhausbenutzung, max. Höhe: 2000m 6.1.9. Allgemeine Daten Mechanische Angaben Dimension 250(L) x 51(T) x 30(H)mm Gewicht (incl. -
Seite 18: Service
HT7120 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben.
