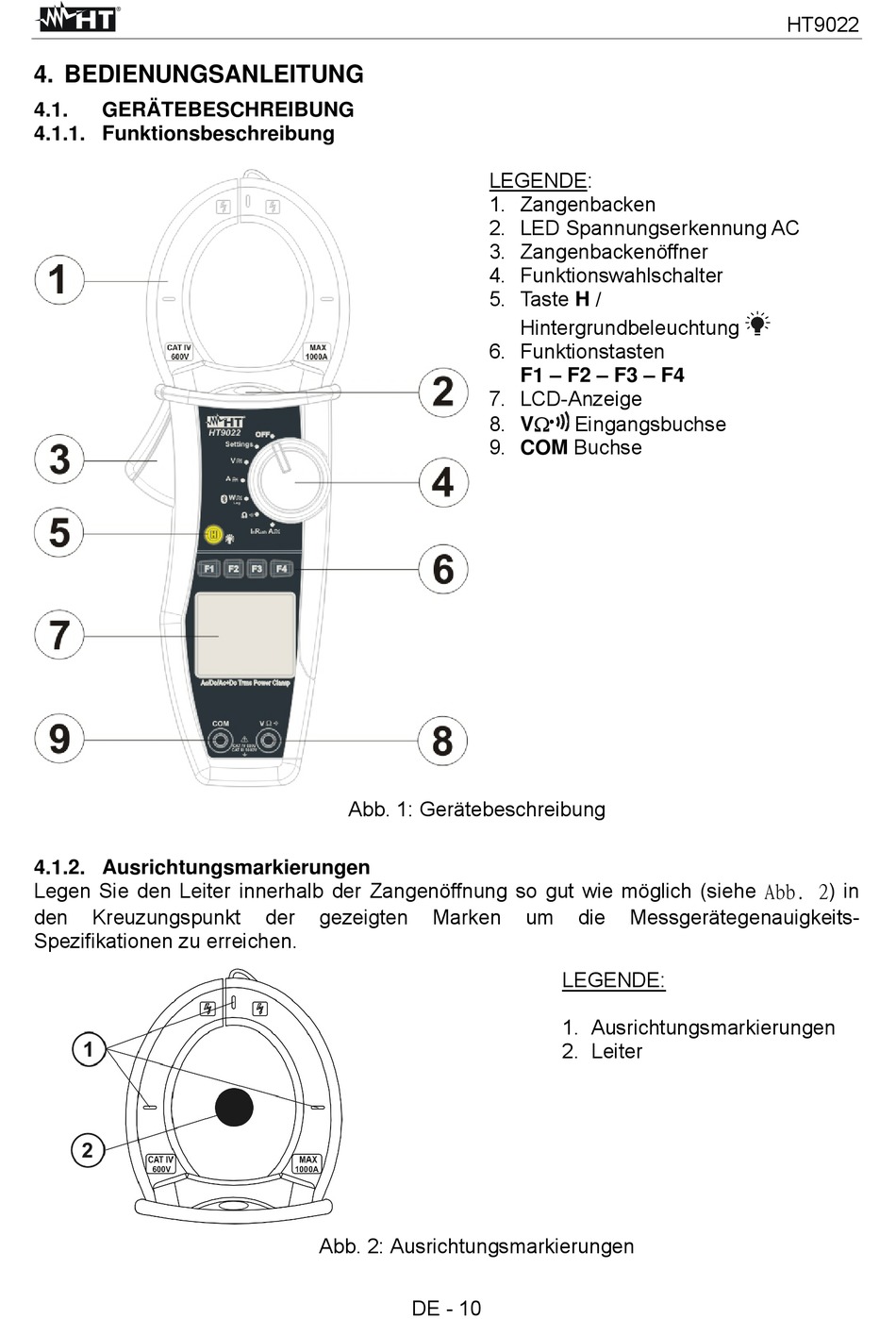

4. BEDIENUNGSANLEITUNG

4.1. GERÄTEBESCHREIBUNG

4.1.1. Funktionsbeschreibung

4.1.2. Ausrichtungsmarkierungen

Legen Sie den Leiter innerhalb der Zangenöffnung so gut wie möglich (siehe Abb. 2) in
den Kreuzungspunkt
Spezifikationen zu erreichen.
Abb. 1: Gerätebeschreibung
der gezeigten Marken
Abb. 2: Ausrichtungsmarkierungen
DE - 10
LEGENDE:
1. Zangenbacken
2. LED Spannungserkennung AC
3. Zangenbackenöffner
4. Funktionswahlschalter
5. Taste H /
Hintergrundbeleuchtung
6. Funktionstasten
F1 – F2 – F3 – F4
7. LCD-Anzeige
8. V Eingangsbuchse
9. COM Buchse
um die Messgerätegenauigkeits-
LEGENDE:
1. Ausrichtungsmarkierungen
2. Leiter
HT9022
