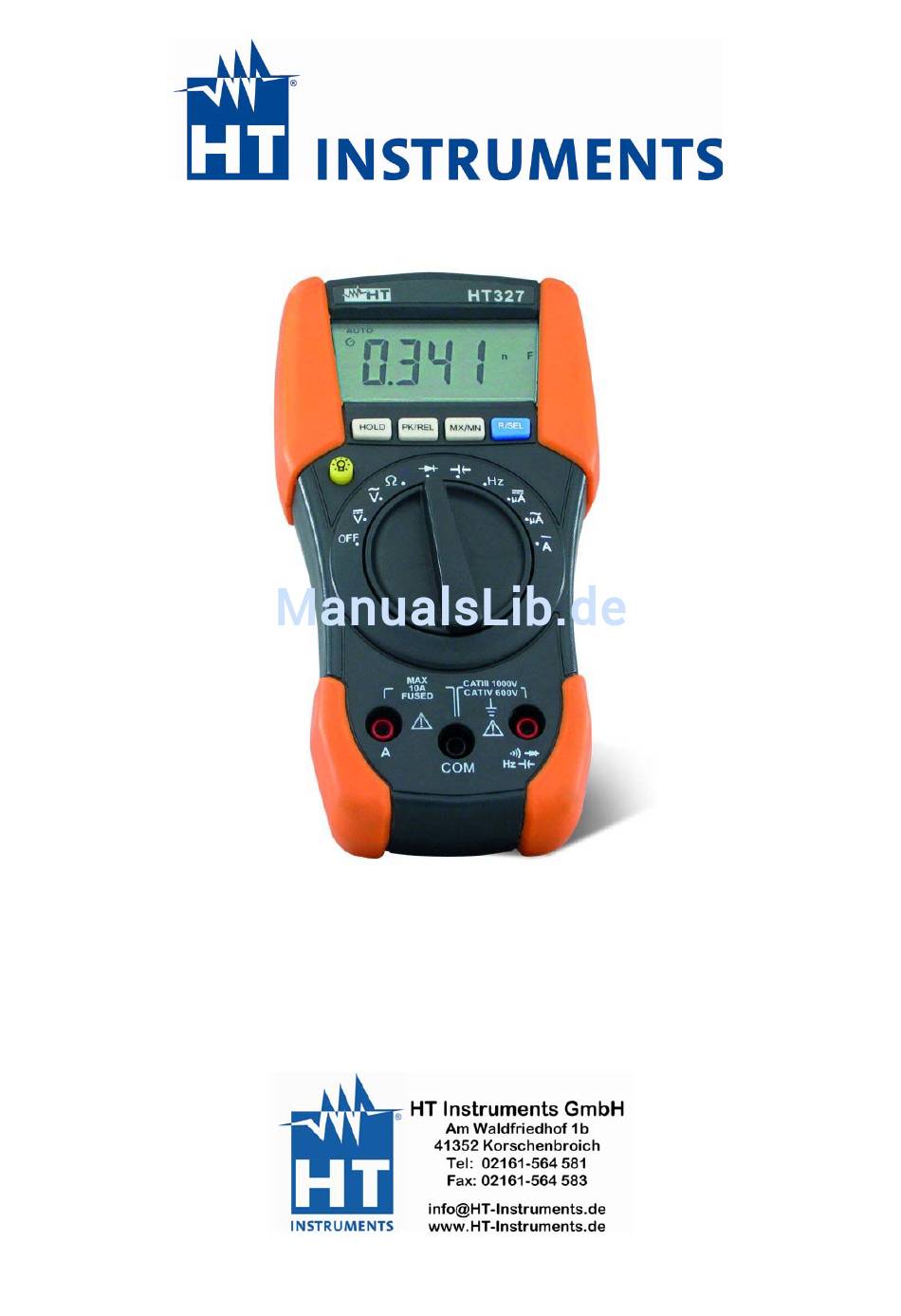

- Seite 1 HT327 Bedienungsanleitung © Copyright HT-INSTRUMENTS 2007 Release DE 1.01 - 12/03/20077...
-
Seite 2: Inhaltsverzeichnis
HT327 Inhaltsverzeichnis: SICHERHEITSHINWEISE....................2 1.1. Vorbereitung ......................3 1.2. Während des Gebrauchs..................3 1.3. Nach dem Gebrauch .....................3 1.4. Überspannungskategorien-Definitionen ..............4 ALLGEMEINE BESCHREIBUNG .................4 2.1. Mittelwert und TRMS: definition................5 2.2. TRMS-Wert und crest factor (Spitzenfaktor): definition .........5 VORBEREITUNGEN FÜR DEN GEBRAUCH..............5 3.1. Vorabprüfung......................5 3.2. -
Seite 3: Sicherheitshinweise
HT327 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht den Sicherheitsstandards EN61557 und EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen:... -
Seite 4: Vorbereitung
HT327 1.1. VORBEREITUNG • Dieses Gerät wurde für den Gebrauch in Umgebungen der Schutzklasse 2 entworfen. • Es kann zum Messen von Spannungen und Strömen in Installationen der Anwendungskategorie CAT III - 600 V und der Kategorie CAT II - 1000 V benutzt werden. -
Seite 5: Überspannungskategorien-Definitionen
HT327 1.4. ÜBERSPANNUNGSKATEGORIEN-DEFINITIONEN Die Norm EN 61010-1: Sicherheitsstandards für elektrische Messgeräte, Steuerungs- und Laboranwendung, Artikel 1: Allgemeine Erfordernisse, definiert was die Messkategorie, gewöhnlich über die Überspannungskategorie aussagt Die Messkategorien sind wie folgt eingeteilt: • Messkategorie IV ist für Messgeräte, die an der Einspeiung der Niederspannungsanlagen messen können. -
Seite 6: Mittelwert Und Trms: Definition
HT327 2.1. MITTELWERT UND TRMS: DEFINITION Geräte für den MITTELWERT: Geräte, die nur den Wert der Welle bei der Grundfrequenz messen (50 oder 60Hz). Geräte für den Echten Effektivwert (TRMS): Geräte, die den Effektivwert der getesteten Größe messen. Mittelwert messende Geräte liefern nur den Wert der Grundfrequenz, während Effektivwert messende Geräte den Wert der gesamten... -
Seite 7: Bedienungsanweisungen

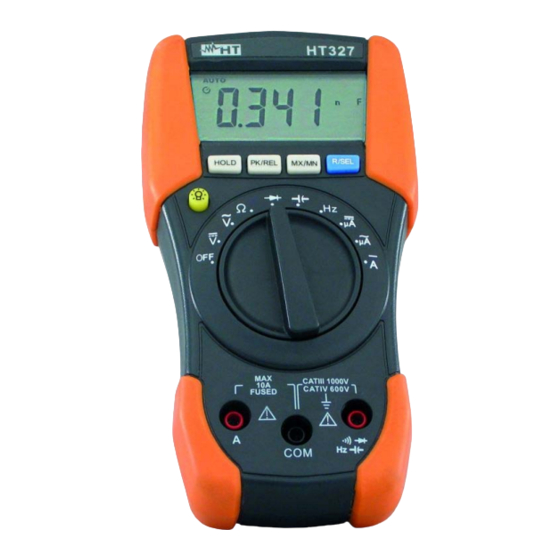

HT327 4. BEDIENUNGSANWEISUNGEN 4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGEND: 1. LCD 2. HOLD-Taste 3. PK/ REL-Taste 4. MX/ MN-Taste 5. R/SEL-Taste 6. Hintergrundbeleuchtungs -Taste 7. OFF-Position 8. DCV -Position 9. ACV-Position 10. Ω/ -Position -Position -Position 13. Hz-Position 14. μADC-Position 15. μAAC-Position 16. -
Seite 8: Funktionstasten
HT327 4.2. FUNKTIONSTASTEN Wenn eine der Funktionstasten gedrückt wird, erscheint ein Signalton und das entsprechende Symbol wird angezeigt. 4.2.1. HOLD-Taste Durch Drücken der HOLD-Taste wird der angezeigte Wert “eingefroren” und das “HOLD”- Symbol wird im Display angezeigt. Durch erneutes Drücken der HOLD-Taste wird die Funktion wieder ausgeschaltet. -
Seite 9: Hintergrundbeleuchtungs-Taste
HT327 4.2.5. Hintergrundbeleuchtungs-Taste ( ) (nur HT322) Durch Drücken der Taste ist es möglich, die Hintergrundbeleuchtung ein bzw. auszuschalten. Die Funktion wird ebenfalls nach einigen Sekunden automatisch wieder abgeschaltet. Sie ist in jeder Position des Drehschalters verfügbar. 4.2.6. Automatische Abschaltung deaktivieren Wenn das Messgerät für einen längeren Zeitraum genutzt wird, ist es möglich, die... -
Seite 10: Messungen
HT327 4.3. MESSUNGEN 4.3.1. DC-Spannungsmessung ACHTUNG Die max. Eingangsspannung ist DC 1000V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 2: DC-Spannungsmessung 1. Drehen Sie den Funktionswahlschalter in die Position V 2. -
Seite 11: Ac-Spannungsmessung
HT327 4.3.2. AC-Spannungsmessung ACHTUNG Die max. Eingangsspannung ist AC 750Vrms. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 3: AC-Spannungsmessung 1. Drehen Sie den Funktionswahlschalter in die Position V 2. -
Seite 12: Dc-Strommessung
HT327 4.3.3. DC-Strommessung ACHTUNG Der max. Eingangsstrom ist 10A. Versuchen Sie nicht, höhere Ströme zu messen, um Stromschläge und Beschädigung des Messgerätes zu vermeiden. Abb. 4: DC-Strommessung 1. Trennen Sie den Messkreis vom Strom. 2. Drehen Sie den Funktionswahlschalter in die Position . -
Seite 13: Ac-Strommessung
HT327 4.3.4. AC-Strommessung ACHTUNG Der max. Eingangsstrom ist 10A. Versuchen Sie nicht, höhere Ströme zu messen, um Stromschläge und Beschädigung des Messgerätes zu vermeiden. Abb. 5: AC-Strommessung 1. Trennen Sie den Messkreis vom Strom. 2. Drehen Sie den Funktionswahlschalter in die Position . -
Seite 14: Widerstandsmessung Und Durchgangstest
HT327 4.3.5. Widerstandsmessung und Durchgangstest ACHTUNG Stellen Sie vor dem Widerstandstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 6: Widerstandsmessung und Durchgangstest 1. Drehen Sie den Funktionswahlschalter in die Position Ω/ 2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die HzVΩμA -... -
Seite 15: Diodentest
HT327 4.3.6. Diodentest ACHTUNG Stellen Sie vor dem Diodentest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 7: Diodentest 1. Drehen Sie den Funktionswahlschalter in die Position 2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die HzVΩμA -... -
Seite 16: Kapazitätsmessung
HT327 4.3.7. Kapazitätsmessung CAUTION Stellen Sie vor dem Kapazitätstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Benutzen Sie das kurze Test-Messleitungspaar für die Messung, um die Streukapazität zu reduzieren. Beachten Sie die Anzeige, bevor Sie die Messung vornehmen. -
Seite 17: Frequenzmessung
HT327 4.3.8. Frequenzmessung ACHTUNG Die max. Eingangsspannung ist AC 750Vrms. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 9: Frequenzmessung 1. Drehen Sie den Funktionswahlschalter in die Position Hz. -
Seite 18: Wartung
HT327 5. WARTUNG 5.1. ALLGEMEINES Dieses Multimeter ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 19: Wechsel Der Sicherung
HT327 5.3. WECHSEL DER SICHERUNG ACHTUNG Entfernen Sie alle Messleitungen vor dem Wechsel der Sicherung, es besteht die Gehahr eines Stromschlages. LEGENDE: 1. Schalten Sie das Messgerät aus entfernen Messleitungen. 2. Entfernen Sie die 4 Schrauben auf der Gehäuserückseite. 3. Entfernen... -
Seite 20: Technische Daten
HT327 6. TECHNISCHE DATEN 6.1. TECHNISCHE FUNKTIONEN Die Genauigkeit wird angegeben als [% der Anzeige + Anzahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <80%. DC Spannung Überspannungs- Bereich Auflösung Genauigkeit Eingangswiderstand schutz ±(0.5%rdg + 3dgt) -
Seite 21: Elektrische Spezifikationen
HT327 Diodentest Genauigkeit Test Leerlauf- Überspannungs- Funktion Auflösung (0.4 ÷ 0.8V) current spannung schutz ±(1.5%rdg + 5dgt) 10mV 1.5mA <3V 600Vrms Durchgangstest Überspannungs- Funktion Buzzer Leerlauf schutz 600Vrms <35Ω about 1.3V Frequenz Überspannungs- Bereich Auflösung Genauigkeit Empfindlichkeit schutz 4.000kHz 0.001kHz >1.5VACrms... -
Seite 22: Allgemeine Daten
Dieses Gerät entspricht den Vorgaben der Europäischen Richtlinie für Nieder- spannungsgeräte 73/23/EEC (LVD) und EMC Richtlinie 89/336/EEC, ergänzt durch 93/68/EEC. 6.3. ZUBEHÖR 6.3.1. Mitgeliefertes Zubehör • Messgerät HT327 • Messleitungen • Bedienungsanleitung • Batterie 6.3.2. Optional erhältliches Zubehör • Schutztasche – Cod. B80... -
Seite 23: Service
HT327 7. SERVICE 7.1. GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
