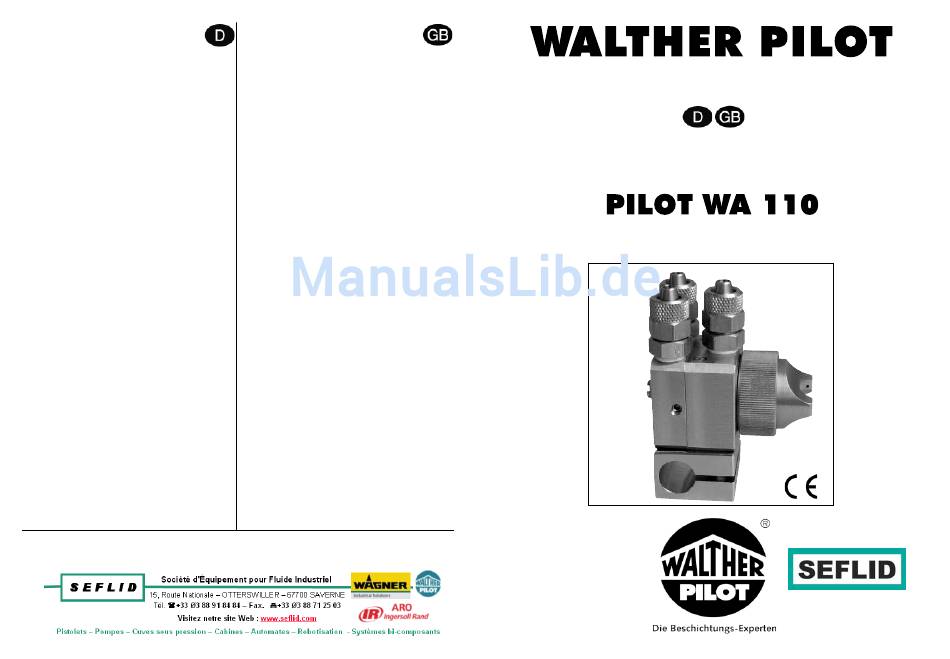

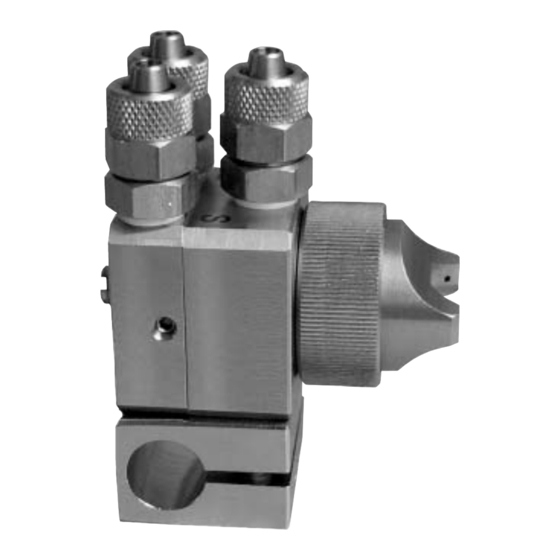

Betriebsanleitung / Operating Instruction
Automatik-Spritzpistole / Automatic Spray Gun
REV. 04/10
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WALTHER PILOT PILOT WA 110
Inhaltszusammenfassung für WALTHER PILOT PILOT WA 110
- Seite 1 Das WALTHER PILOT- The WALTHER PILOT Programm Programme • Hand-Spritzpistolen • Manual Spray Guns Betriebsanleitung / Operating Instruction • Automatik-Spritzapparate • Automatic Spray Guns • Niederdruck-Spritzpistolen • Low Pressure Spray Guns (System HVLP) (System HVLP) Automatik-Spritzpistole / Automatic Spray Gun •...
-
