Aufbau und Funktion

WIG-Retox-Brenner

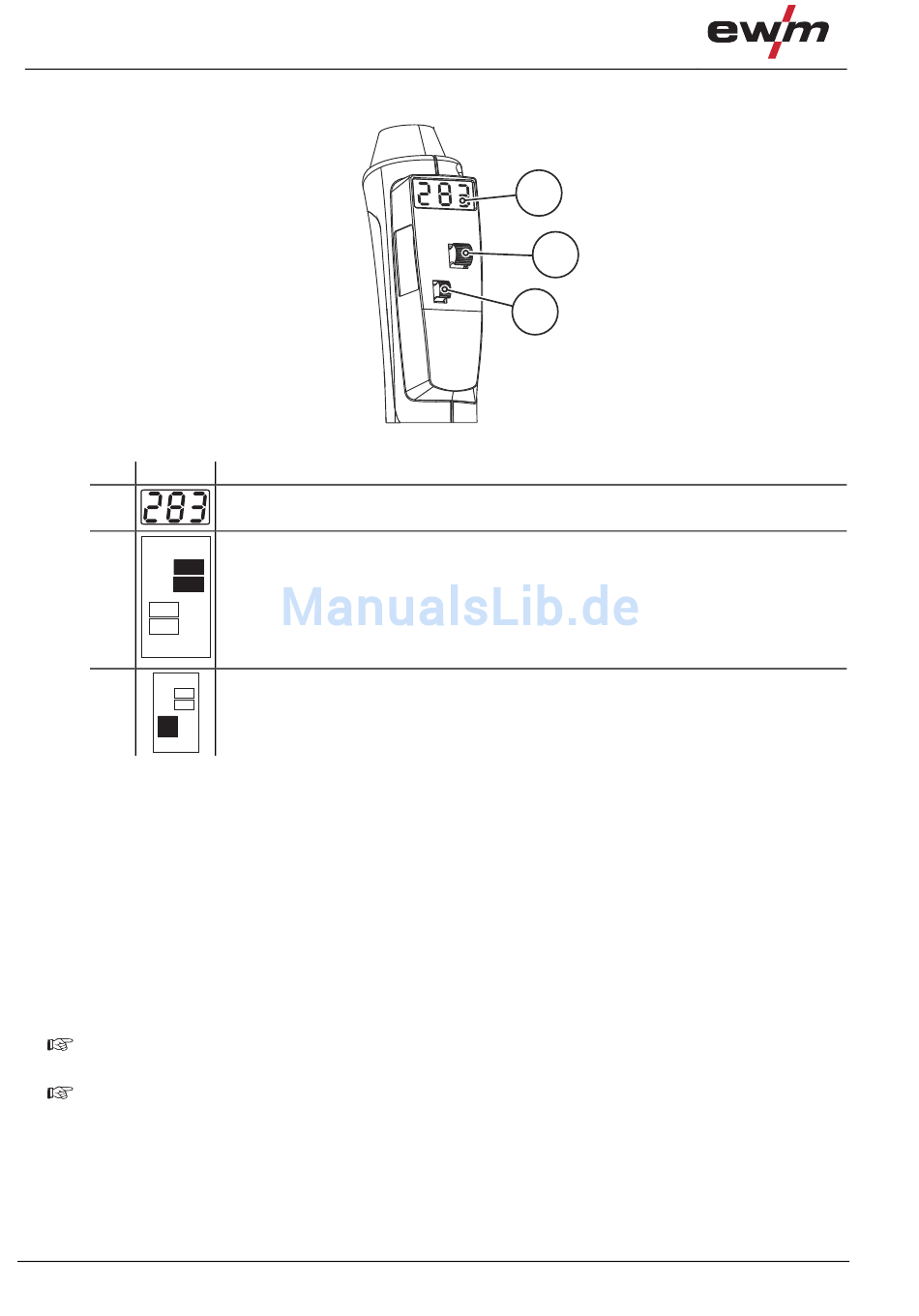

5.7 WIG-Retox-Brenner
Pos. Symbol
1
2
3
Retox-Brenner haben neben einer Anzeige zwei Brennertasterwippen. Die Belegung der einzelnen
Bedienelemente mit Funktionen kann je nach verwendetem Schweißgerät abweichen.
In den meisten Fällen kann
• über den rechten Brennertaster der Schweißstrom ein- und ausgeschaltet und durch Tippen der Strom
auf einen Absenkstrom verringert werden.
• über den linken Brennertaster der Schweißstrom stufenlos abgesenkt (Down-Funktion) oder
erhöht (Up-Funktion) werden.
Neben diesen Funktionen können mit Retox-Brennern auch vom Schweißgerät zur Verfügung gestellte
JOBs abgerufen werden.
Die Anzeige eines Retox-Brenners zeigt, je nach am Schweißgerät eingestellter Funktion, den
• eingestellten Schweißstrom oder
• die gewählte JOB-Nummer an.
Kurzes Antippen des Brennertasters um eine Funktionsänderung herbeizuführen.
Der eingestellte Brennermodus bestimmt die Funktionsweise der Tipp-Funktion.
Weiterführende Hinweise in der entsprechenden Betriebsanleitung der Stromquelle.
20
Beschreibung 0
Anzeige
Brennertaster
Schweißstrom EIN/AUS
Brennertaster
Up/Down - Funktion
1
2
3
Abbildung 5-6
