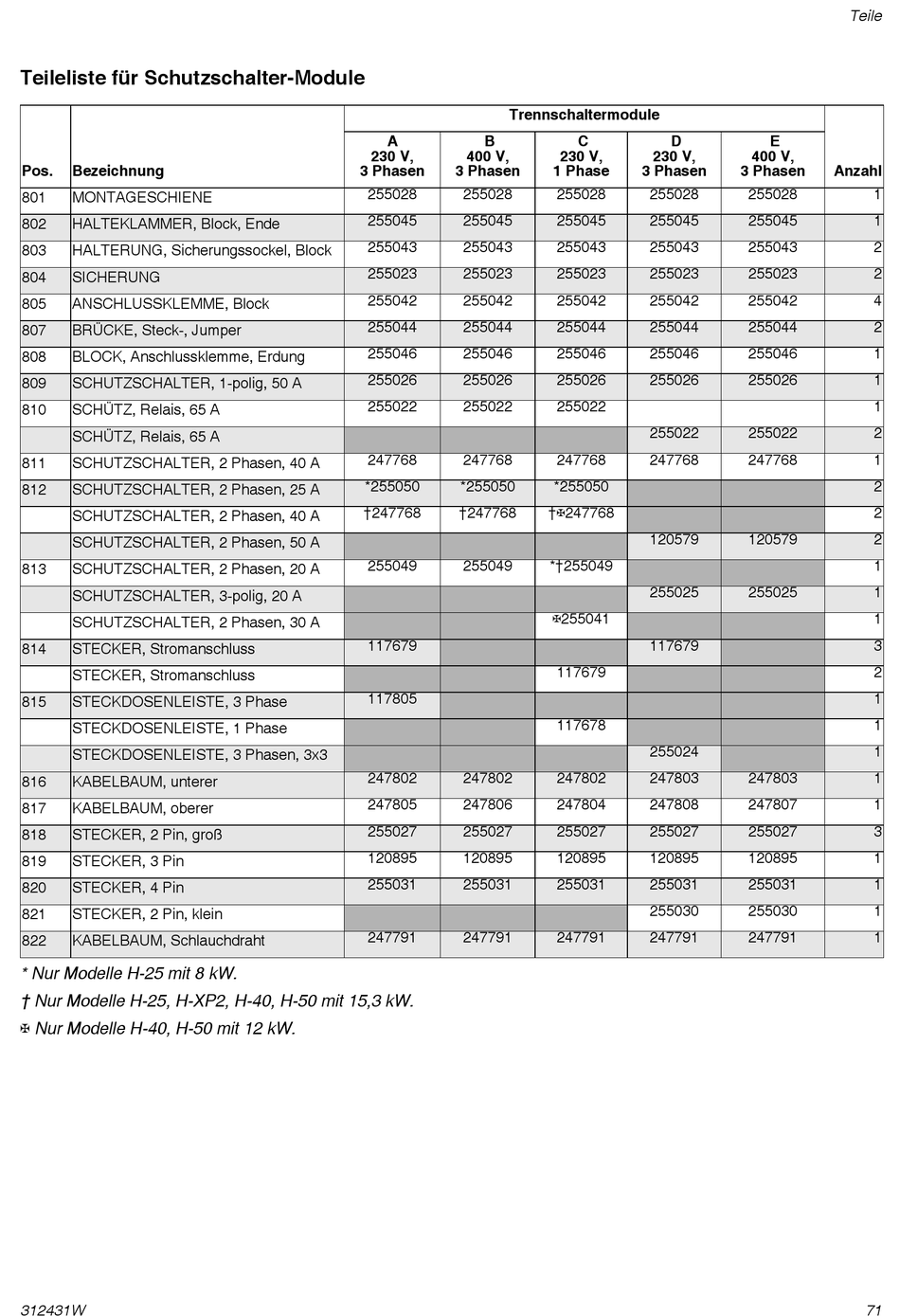

Teileliste für Schutzschalter-Module
Pos. Bezeichnung
801 MONTAGESCHIENE
802 HALTEKLAMMER, Block, Ende
803 HALTERUNG, Sicherungssockel, Block
804 SICHERUNG
805 ANSCHLUSSKLEMME, Block
807 BRÜCKE, Steck-, Jumper
808 BLOCK, Anschlussklemme, Erdung
809 SCHUTZSCHALTER, 1-polig, 50 A
810 SCHÜTZ, Relais, 65 A
SCHÜTZ, Relais, 65 A
811 SCHUTZSCHALTER, 2 Phasen, 40 A
812 SCHUTZSCHALTER, 2 Phasen, 25 A
SCHUTZSCHALTER, 2 Phasen, 40 A
SCHUTZSCHALTER, 2 Phasen, 50 A
813 SCHUTZSCHALTER, 2 Phasen, 20 A
SCHUTZSCHALTER, 3-polig, 20 A
SCHUTZSCHALTER, 2 Phasen, 30 A
814 STECKER, Stromanschluss
STECKER, Stromanschluss
815 STECKDOSENLEISTE, 3 Phase
STECKDOSENLEISTE, 1 Phase
STECKDOSENLEISTE, 3 Phasen, 3x3
816 KABELBAUM, unterer
817 KABELBAUM, oberer
818 STECKER, 2 Pin, groß
819 STECKER, 3 Pin
820 STECKER, 4 Pin
821 STECKER, 2 Pin, klein
822 KABELBAUM, Schlauchdraht
* Nur Modelle H-25 mit 8 kW.
† Nur Modelle H-25, H-XP2, H-40, H-50 mit 15,3 kW.
 Nur Modelle H-40, H-50 mit 12 kW.
