KERN IEX Betriebsanleitung Seite 8

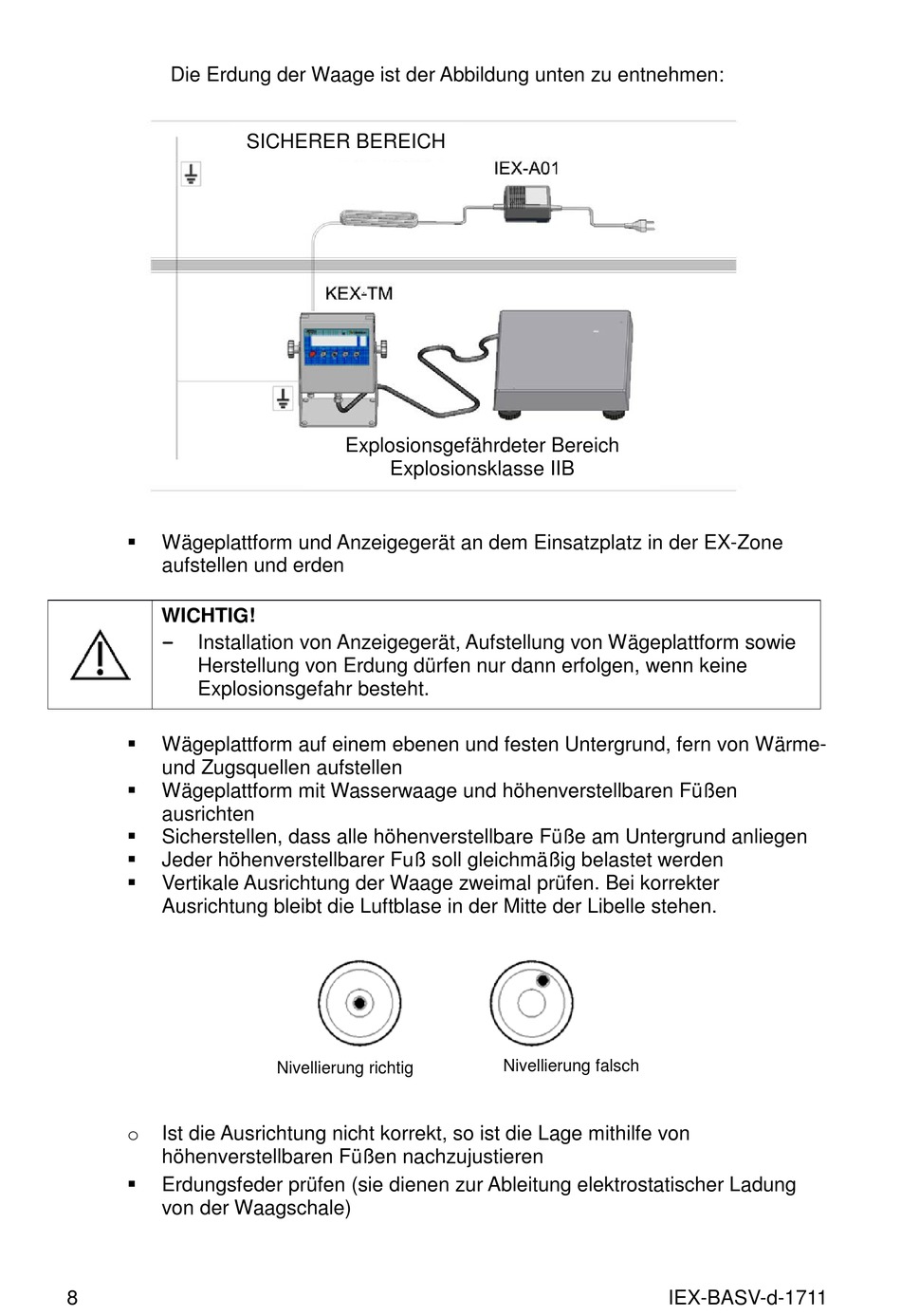

Die Erdung der Waage ist der Abbildung unten zu entnehmen:

Wägeplattform und Anzeigegerät an dem Einsatzplatz in der EX-Zone
aufstellen und erden
WICHTIG!
Installation von Anzeigegerät, Aufstellung von Wägeplattform sowie
-
Herstellung von Erdung dürfen nur dann erfolgen, wenn keine
Explosionsgefahr besteht.

Wägeplattform auf einem ebenen und festen Untergrund, fern von Wärme-
und Zugsquellen aufstellen

Wägeplattform mit Wasserwaage und höhenverstellbaren Füßen
ausrichten

Sicherstellen, dass alle höhenverstellbare Füße am Untergrund anliegen

Jeder höhenverstellbarer Fuß soll gleichmäßig belastet werden

Vertikale Ausrichtung der Waage zweimal prüfen. Bei korrekter
Ausrichtung bleibt die Luftblase in der Mitte der Libelle stehen.
Ist die Ausrichtung nicht korrekt, so ist die Lage mithilfe von
o
höhenverstellbaren Füßen nachzujustieren

Erdungsfeder prüfen (sie dienen zur Ableitung elektrostatischer Ladung
von der Waagschale)
8
SICHERER BEREICH
Explosionsgefährdeter Bereich
Explosionsklasse IIB
Nivellierung richtig
Nivellierung falsch
IEX-BASV-d-1711
