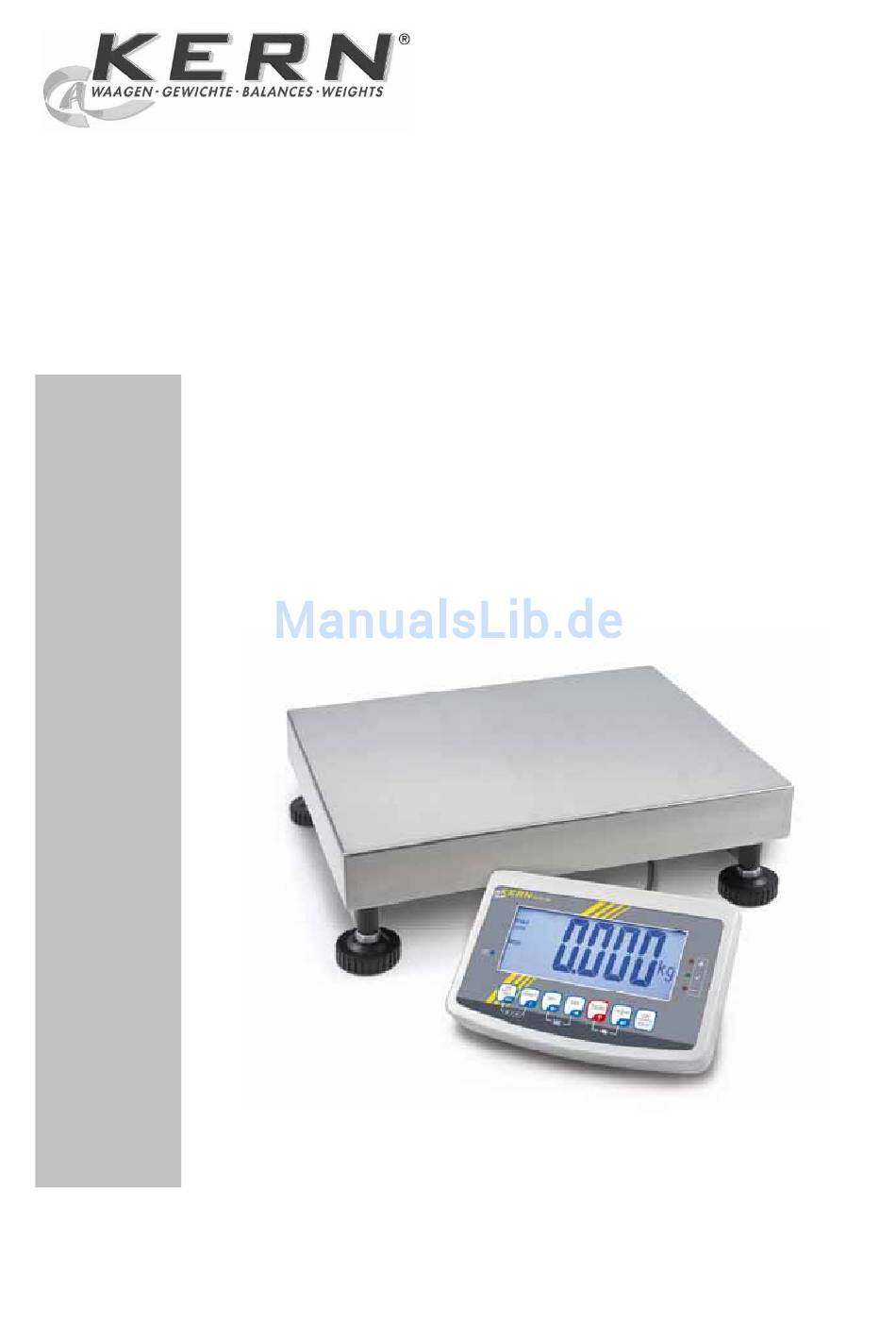

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Plattformwaage KERN IFB Version 1.2 02/2010 IFB-BA-d-1012...
-
Seite 2: Inhaltsverzeichnis
KERN IFB Version 1.2 02/2010 Betriebsanleitung Plattformwaage Inhaltsverzeichnis Technische Daten....................4 Geräteübersicht ....................7 Tastaturübersicht......................8 2.1.1 Numerische Eingabe über Navigationstasten ..............9 Anzeigenübersicht ......................9 Grundlegende Hinweise (Allgemeines) ............10 Bestimmungsgemäße Verwendung ................10 Sachwidrige Verwendung...................10 Gewährleistung......................10 Prüfmittelüberwachung....................10 Grundlegende Sicherheitshinweise............... 11 Hinweise in der Betriebsanleitung beachten ..............11 Ausbildung des Personals ..................11... - Seite 3 Automatische Abschaltfunktion „ “ ..............24 AUTO OFF Menü ......................... 25 Wartung, Instandhaltung, Entsorgung ............27 Reinigen ........................27 Wartung, Instandhaltung ....................27 Entsorgung .........................27 Fehlermeldungen......................27 Datenausgang RS 232C................28 10.1 Technische Daten.......................28 10.2 Drucker Betrieb......................29 10.3 Kontinuierliche Datenausgabe..................29 Kleine Pannenhilfe..................30 IFB-BA-d-1012...
-
Seite 4: Technische Daten
Netzteil Sekundärspannung 9V, 800mA Abmessungen Anzeige- 250 x 160 x 58 gerät (B x T x H) mm Wägefläche mm 300 x 240 x 80 300 x 240 x 80 400 x 300 x 80 Nettogewicht kg Schnittstelle RS 232 IFB-BA-d-1012... - Seite 5 Netzteil Sekundärspannung 9V, 800mA Abmessungen Anzeige- 250 x 160 x 58 gerät (B x T x H) mm Wägefläche mm 400 x 300 x 80 400 x 300 x 80 500 x 400 x 80 Nettogewicht kg Schnittstelle RS 232 IFB-BA-d-1012...
- Seite 6 Netzteil Sekundärspannung 9V, 800mA Abmessungen Anzeige- 250 x 160 x 58 gerät (B x T x H) mm Wägefläche mm 500 x 400 x 80 650 x 500 x 80 650 x 500 x 80 Nettogewicht kg Schnittstelle RS 232 IFB-BA-d-1012...
-
Seite 7: Geräteübersicht
2 Geräteübersicht Akkuzustand Tastenfeld Gewichtsanzeige Toleranzmarke, s. Kap. 7.6 Wägeeinheit Fusschraube Libelle (unter Wägeplatte) IFB-BA-d-1012... -
Seite 8: Tastaturübersicht
• Ziffernanwahl nach rechts Navigationstaste • Wägewert in Summenspeicher addieren • Ziffernanwahl nach links Navigationstaste • Wägedaten über Schnittstelle übermitteln • Löschen • Umschalten Bruttogewicht Nettogewicht • Zurück ins Menü/Wägemodus • Tierwägefunktion aufrufen • Wägen mit Toleranzbereich aufrufen • Summenspeicher löschen IFB-BA-d-1012... -
Seite 9: Numerische Eingabe Über Navigationstasten
Wert angezeigt wird. Wählen Sie anschließend mit weitere Ziffern an und ändern diese mit Eingabe mit abschließen. 2.2 Anzeigenübersicht Anzeige Bedeutung Kapazität des Akkus bald erschöpft STABLE Stabilitätsanzeige ZERO Nullanzeige GROSS Bruttogewicht Nettogewicht AUTO Automatisches Summieren aktiv Wägeeinheit Summieren Indikatoren für Wägen mit Toleranzbereich IFB-BA-d-1012... -
Seite 10: Grundlegende Hinweise (Allgemeines)
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich- te und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 11: Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 12: Auspacken Und Aufstellen
Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden. 6.2 Auspacken/Aufstellen Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und am vorgesehenen Arbeitsplatz aufstellen. Lieferumfang/Serienmäßiges Zubehör: • Waage, • Netzgerät • Betriebsanleitung IFB-BA-d-1012... -
Seite 13: Netzanschluss
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustim- mung von KERN. 6.4 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss die Waage gemäß... - Seite 14 Einstellung wählen, die jeweils aktive Stelle blinkt. bestätigen. Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken. Nach erfolgreicher Justierung kehrt das Gerät automatisch in den Wägemodus zurück. • Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermel- dung angezeigt, Justiervorgang wiederholen. IFB-BA-d-1012...
-
Seite 15: Eichung
Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten! • Die Eichung des Wägesystems ist ohne die „Siegelmarken“ ungültig. Hinweise zu geeichten Wägesystemen Position Siegelmarken und Justierschalter: 1. Selbstzerstörende Siegelmarke 2. Justierschalter 3. Abdeckung Justierschalter 4. Selbstzerstörende Siegelmarke IFB-BA-d-1012... -
Seite 16: Betrieb
Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Ge- rät könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „----“ und einem Signalton angezeigt. Wägesystem entlasten bzw. Vorlast verringern. IFB-BA-d-1012... -
Seite 17: Wägen Mit Tara
Das akustische Signal ist abhängig von der Einstellung im Menüblock „BEEP“. Wählbar: • no akustisches Signal ausgeschaltet • ok akustisches Signal ertönt, wenn Wägegut innerhalb des Toleranzbereiches liegt • ng akustisches Signal ertönt, wenn Wägegut außerhalb des Toleranzbereiches liegt IFB-BA-d-1012... - Seite 18 Anzeige zur Eingabe des unteren Grenz- wertes erscheint. SET L drücken, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwert z. B. 1.000 kg eingeben, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. wählen SET H IFB-BA-d-1012...
- Seite 19 Toleranzgrenzen befindet. Wägen mit Toleranzbereich Bei Einsatz eines Wägebehälters tarieren. Wägegut auflegen, die Toleranzkontrolle wird gestartet. • Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt. • Zum Löschen der Grenzwerte Wert „00.000 kg“ eingeben. IFB-BA-d-1012...
-
Seite 20: Manuelles Summieren
Dieser Vorgang kann so oft wiederholt werden bis die Kapazität des Wä- gestystems erschöpft ist. Anzeige der gespeicherten Wägedaten: drücken, die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt. Zum Ausdruck während dieser Anzeige drücken. IFB-BA-d-1012... - Seite 21 Wägedaten löschen: gleichzeitig drücken. Die Daten im Summenspeicher werden ge- löscht. Ausdruckbeispiel: *************** 1.000kg *************** 0.500kg *************** 0.700kg *************** total 2.200kg Erste Wägung Zweite Wägung Dritte Wägung Anzahl Wägungen/Gesamtsumme IFB-BA-d-1012...
-
Seite 22: Automatisches Summieren
Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlas- tet werden muss. Dieser Vorgang kann so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist. Anzeige und löschen der Wägedaten, sowie Ausdruckbeispiel siehe Kap. 7.7. IFB-BA-d-1012... -
Seite 23: Tierwägen
Bei aktivierter Funktion wird nach 10 Minuten ohne Tastendruck die Tastatur ge- sperrt. Bei Tastendruck wird „K-LCK“ angezeigt. Zum Aufheben der Sperre gleichzeitig gedrückt halten (2 s) bis „U LCK“ angezeigt wird. 7.11 Hinterleuchtung der Anzeige gedrückt halten (3s) bis „setbl“ angezeigt wird. erneut drücken, die aktuelle Einstellung wird angezeigt. IFB-BA-d-1012... -
Seite 24: Automatische Abschaltfunktion „ Auto Off
AUTO OFF drücken, die aktuelle Einstellung wird angezeigt. gewünschte Einstellung wählen. of on - Funktion deaktiviert AUTO OFF of 5 Wägesystem wird nach 5 min ausgeschaltet of 15 Wägesystem wird nach 15 min ausgeschaltet Eingabe mit speichern oder mit verwerfen. IFB-BA-d-1012... -
Seite 25: Menü
Einstellung wird angezeigt. Einstellungen ändern Mit den Navigationstasten , s. Kap. 2.1 kann in die ver- fügbaren Einstellungen umgeschaltet werden. Einstellung bestäti- Entweder mit speichern oder mit verwerfen. gen/Menü verlassen Zurück in den Zum Verlassen des Menüs wiederholt drücken. Wägemodus IFB-BA-d-1012... -
Seite 26: Übersicht
Anzeige Interne Auflösung DECI Position des Dezimalpunktes DUAL Waagentyp, Kapazität und Ablesbarkeit (nicht ge- eicht) bzw. Eichwert(geeicht). Justierung, s. Kap. 6.5 Nicht dokumentiert P3 OTH Tastatursperre eingeschaltet LOCK s. Kap. 7.9 / 7.10 Tastatursperre ausgeschaltet Tierwägen eingeschaltet Tierwägen ausgeschaltet IFB-BA-d-1012... -
Seite 27: Wartung, Instandhaltung, Entsorgung
• Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen. • Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. -
Seite 28: Datenausgang Rs 232C
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen. -
Seite 29: Drucker Betrieb
• Standardausdruck „Wägedaten“ Stabiler Wert Instabiler Wert Bruttogwicht Nettogewicht <lf> Leerzeile <lf> Leerzeile • Ausdruck „Summenspeicher“ ************** <lf> Leerzeile TOTAL NO: Anzahl Wägungen TOTAL wgt.: 0.447KG Summe aller Einzelwägungen ************** 10.3 Kontinuierliche Datenausgabe con1: Wägemodus HEADER1: ST=STABLE， US=UNSTABLE HEADER2: NT=NET， GS=GROSS IFB-BA-d-1012... -
Seite 30: Kleine Pannenhilfe
• Es herrschen starke Temperaturschwankungen. • Die Anwärmzeit wurde nicht eingehalten. • Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, stören- des Gerät ausschalten ) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. IFB-BA-d-1012...
