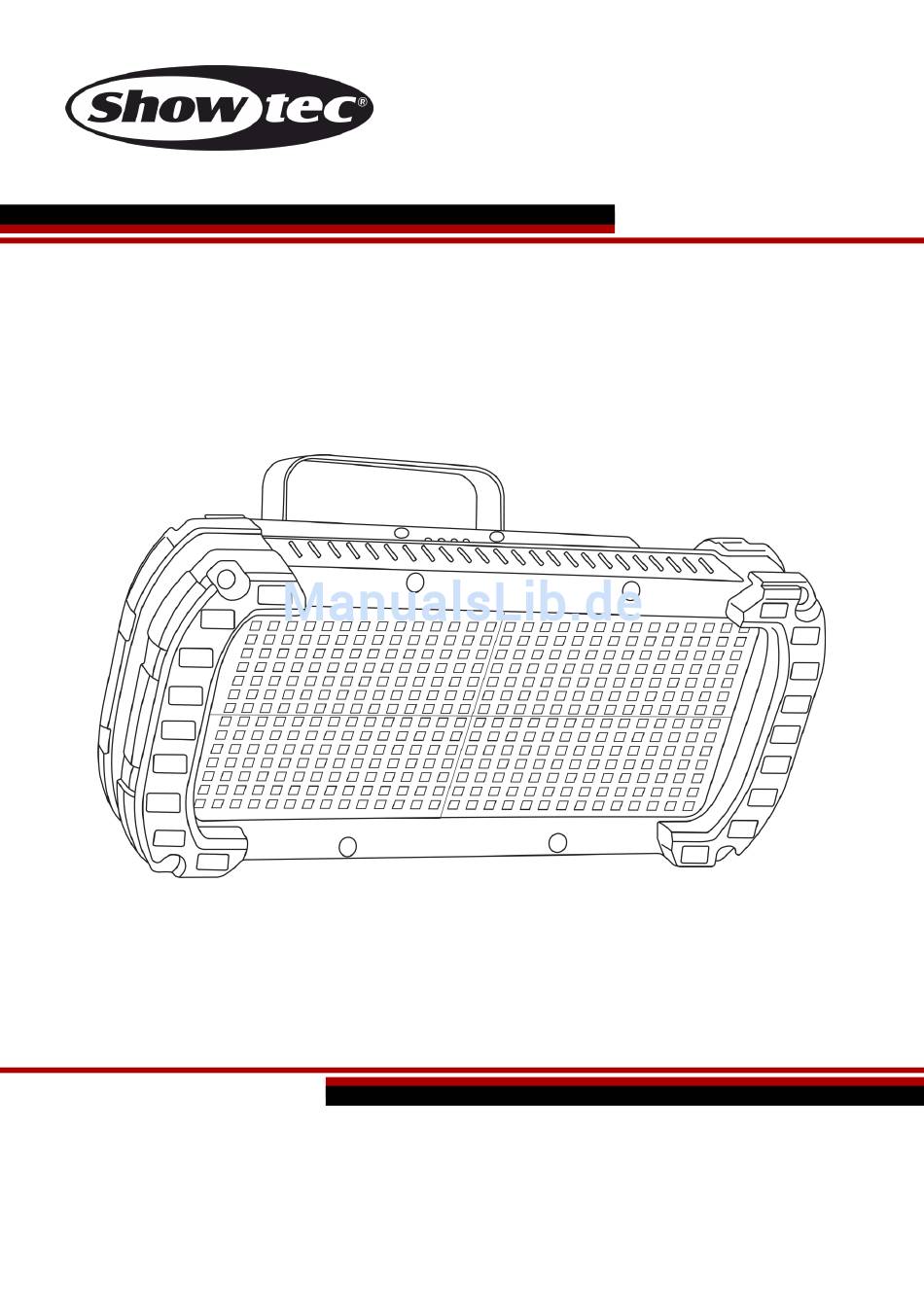

- Seite 1 HANDBUCH DEUTSCH Technoflash 448 Bestellnummer: 40295 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
5. Master/Slave-Modus ............................15 DMX-Kanäle .................................16 1 Kanal ..................................16 4 Kanäle ..................................16 6 Kanäle ..................................16 7 Kanäle ..................................17 Wartung .....................................18 Ersetzen der Sicherung ...............................18 Fehlersuche ..................................19 Kein Licht ..................................19 Keine Reaktion auf DMX-Signale ..........................19 Technische Daten ................................21 Abmessungen ..................................22 Bestellnummer: 40295... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Technoflash 448 IEC-Netzkabel – 1,5 m Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Sie es erneut in Betrieb nehmen. • Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Bestellnummer: 40295...
-
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Netzanschlüsse
Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NEUTRAL GELB-GRÜN GRÜN GRÜN SCHUTZERDUNG Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist! Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Bestellnummer: 40295... -
Seite 7: Rückgabe
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert. Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren. Bestellnummer: 40295... -
Seite 8: Beschreibung Des Geräts
Technoflash 448 Beschreibung des Geräts Funktionen Der Technoflash 448 von Showtec ist ein Stroboskop mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 100-240V, 60/50Hz Leistungsaufnahme: 55W DMX-Kanäle: 1, 4, 6, 7 Kanäle 4-stelliges LED-Display für ein einfaches Setup ... -
Seite 9: Rückseite
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Schließen Sie das Gerät an das Stromnetz an. Dank des integrierten Mikrofons kann das Gerät musikgetaktet werden. Bestellnummer: 40295... -
Seite 10: Steuerungsmodi
Mit dem Mastergerät stehen Ihnen dieselben Funktionen wie auf Seite 14-15 beschrieben (voreingestellte Programme, Dimmer und Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den gewünschten Betriebsmodus am Mastergerät einstellen können und dann alle Slave-Geräte genauso reagieren wie dieses Gerät. Mehrere Technoflashes (Master/Slave-Steuerung) Abb. 03 Bestellnummer: 40295... -
Seite 11: Mehrere Technoflashes (Dmx-Steuerung)
Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. DMX-Setup für mehrere Technoflashes Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40295... -
Seite 12: Verbinden Der Geräte
DAP Audio Basic Merhzweckmikrofonkabel. bal. XLR/M 3 p. > XLR/F 3 p. Bestellnummer FL01150 (1,5m.), FL013 (3m.), FL016 (6m.), FL0110 (10m.), FL0115 (15m.), FL0120 (20m.). • DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück von Neutrik®. Bestellnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110 (10m.). Bestellnummer: 40295... -
Seite 13: Bedienfeld
Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten. Display aus nach 10 Sekunden Wenn 10 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert. Drücken Sie die MODE, SETUP, UP oder DOWN-Taste, um das Display zu aktivieren. Das Display wird nun wieder aktiviert. Bestellnummer: 40295... -
Seite 14: Menü-Übersicht
Technoflash 448 Menü-Übersicht Bestellnummer: 40295... -
Seite 15: Hauptmenü-Optionen
Werte (von geringer bis hoher Audioempfindlichkeit). 05) Das Gerät reagiert nun auf den Rhythmus der Musik. 06) Kehren Sie zu Schritt 2 zurück und wählen Sie eins der 2 Programme aus: Drücken Sie SETUP, um das Menü aufzurufen. Bestellnummer: 40295... -
Seite 16: Dmx-512-Modus
05) Drücken Sie UP und DOWN, um zwischen den folgenden Kanalmodi zu wechseln: 1 Kanal 4 Kanäle 6 Kanäle 7 Kanäle 5. Master/Slave-Modus 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Das Gerät befindet sich nun im Slave-Modus und reagiert ebenso wie das Master-Gerät. Bestellnummer: 40295... -
Seite 17: Dmx-Kanäle
Dimmer 0-100%, von dunkel nach hell Kanal 3 – Bereich 3, Dimmer ( CH5 muss geöffnet sein 0-255 Dimmer 0-100%, von dunkel nach hell Kanal 4 – Bereich 4, Dimmer ( CH5 muss geöffnet sein 0-255 Dimmer 0-100%, von dunkel nach hell Bestellnummer: 40295... -
Seite 18: Kanäle
Blitzgeschwindigkeit von langsam nach schnell Kanal 7 – Programmgeschwindigkeit ( CH6 muss zwischen 80-99 eingestellt sein 0-255 Einstellung der Programmgeschwindigkeit, von langsam nach schnell Kanal 7 – Audioempfindlichkeit ( CH6 muss zwischen 160 -255 eingestellt sein 0-255 Audioempfindlichkeit, von niedrig nach hoch Bestellnummer: 40295... -
Seite 19: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Technoflash 448 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 20: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Technoflash 448 an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 18 für nähere Informationen zum Auswechseln der Sicherung. - Seite 21 LEDs beschädigt. Geräts und geben Sie es an Ihren Händler zurück Die Stromversorgungseinstellungen • Trennen Sie das Gerät von der passen nicht zur örtlichen Stromversorgung. Überprüfen Sie die Netzspannung und Frequenz Einstellungen und korrigieren Sie sie bei Bedarf Bestellnummer: 40295...
-
Seite 22: Technische Daten
Technoflash 448 Technische Daten Modell: Showtec Technoflash 448 Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 55W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F2AL/250V Abmessungen: 360 x 230 x 168 mm (LxBxH) Gewicht: 2,9 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 1, 4, 6 oder 7 Kanäle... -
Seite 23: Abmessungen
Technoflash 448 Abmessungen Bestellnummer: 40295... - Seite 24 ©2014 Showtec...
