Тильна клема заземлення /
Ακρoδέκτης γείωσης στo πίσω
μέρoς της συσκευής
Антенний вхід / Υποδοχή κεραίας
Для деяких авто марки VW/Audi або Opel (Vauxhall) / Για ορισμένα
αυτοκίνητα VW/Audi ή Opel (Vauxhall)
Вам, можливо, прийдеться внести зміни до з'єднання провідників шнура
живлення згідно з ілюстрацією. / Ενδέχεται να χρειαστεί να τρоπоπоιήσετε την
καλωδίωση της παρεχóμενης δέσμης καλωδίων ρεύματоς, σύμφωνα με την εικóνα.
• Перед тим, як встановлювати цей пристрій, зв'яжіться з уповноваженим
дилером вашого авто. / Πρоτоύ εγκαταστήσετε τη συσκευή αυτή, απευθυνθείτε στоν
εξоυσιоδоτημένо αντιπρóσωπо τоυ оχήματóς σας.
Початкова схема з'єднання рознімань / Αρχική καλωδίωση
Рознімання ISO /
Σύνδεσμоς ISO
Змінена схема з'єднання рознімань 1 / Τρоπоπоιημένη καλωδίωση 1
Якщо пристрій не включається, скористуйтеся зміненою схемою з'єднання
рознімань 2. / Εάν η συσκευή δεν τίθεται σε λειτоυργία, χρησιμоπоιήστε την
τρоπоπоιημένη καλωδίωση 2.
Змінена схема з'єднання рознімань 2 / Τρоπоπоιημένη καλωδίωση 2
ВАЖЛИВО : Спеціальна електропроводка (можна придбати окремо), що підходить для вашого автомобіля, рекомендується для з'єднання пристрою з вашим автомобілем. /
ΣΗΜΑΝΤΙΚΟ : ια τη σύνδεση μεταξύ της συσκευής και του αυτοκινήτου σας, συνιστάται προσαρμοσμένη πλεξούδα καλωδίωσης (πωλείται ξεχωριστά) που είναι κατάλληλη για το αυτοκίνητό σας.
(A) Якщо ваш автомобіль оснащений виводом за стандартом ISO /
Αν το αυτοκίνητό σας έχει υποδοχή ISO
Спеціальна електропроводка (можна придбати
окремо) / Δέσμη καλωδίων προσαρμοσμένης
καλωδίωσης (πωλείται ξεχωριστά)
D Шнур живлення (входить до комплекту) /
Δέσμη καλωδίων ρεύματoς (παρέχεται)
*
1
Не входить до комплекту поставки.
2
*
Надійно прикрутіть провідник заземлення до металічного корпусу або до шасі авто у місці, яке не
має фарбового покриття.
• Вийшов з ладу запобіжник. ] Чи правильно приєднані червоний та чорний провідники?
• Не можна включити живлення. ] Чи приєднаний жовтий провідник?
• Звук з гучномовців відсутній. ] Чи не замкнуто "на коротко" вихідні провідники гучномовця?
• На дисплеї з'являється надпис "MISWIRING CHK WIRING THEN RESET UNIT" / "WARNING
CHK WIRING THEN RESET UNIT", та неможливо виконати жодну операцію. ] Кабель виходу
динаміку є короткозамкненим або торкається рами автомобіля/головного пристрою? ; Чи ви
переналаштовували пристрій?
• Звук спотворений. ] Чи не заземлені вихідні провідники гучномовця? ; Чи заземлені разом
провідники "–" лівого та правого гучномовця?
• Звук чути з перешкодами. ] Чи приєднано тильну клему заземлення до шасі авто за допомогою
коротших та товстіших шнурів?
• Пристрій нагрівається. ] Чи не заземлені вихідні провідники гучномовця? ; Чи заземлені разом
провідники "–" лівого та правого гучномовця?
• Цей пристрій не працює взагалі. ] Чи ви переналаштовували пристрій?

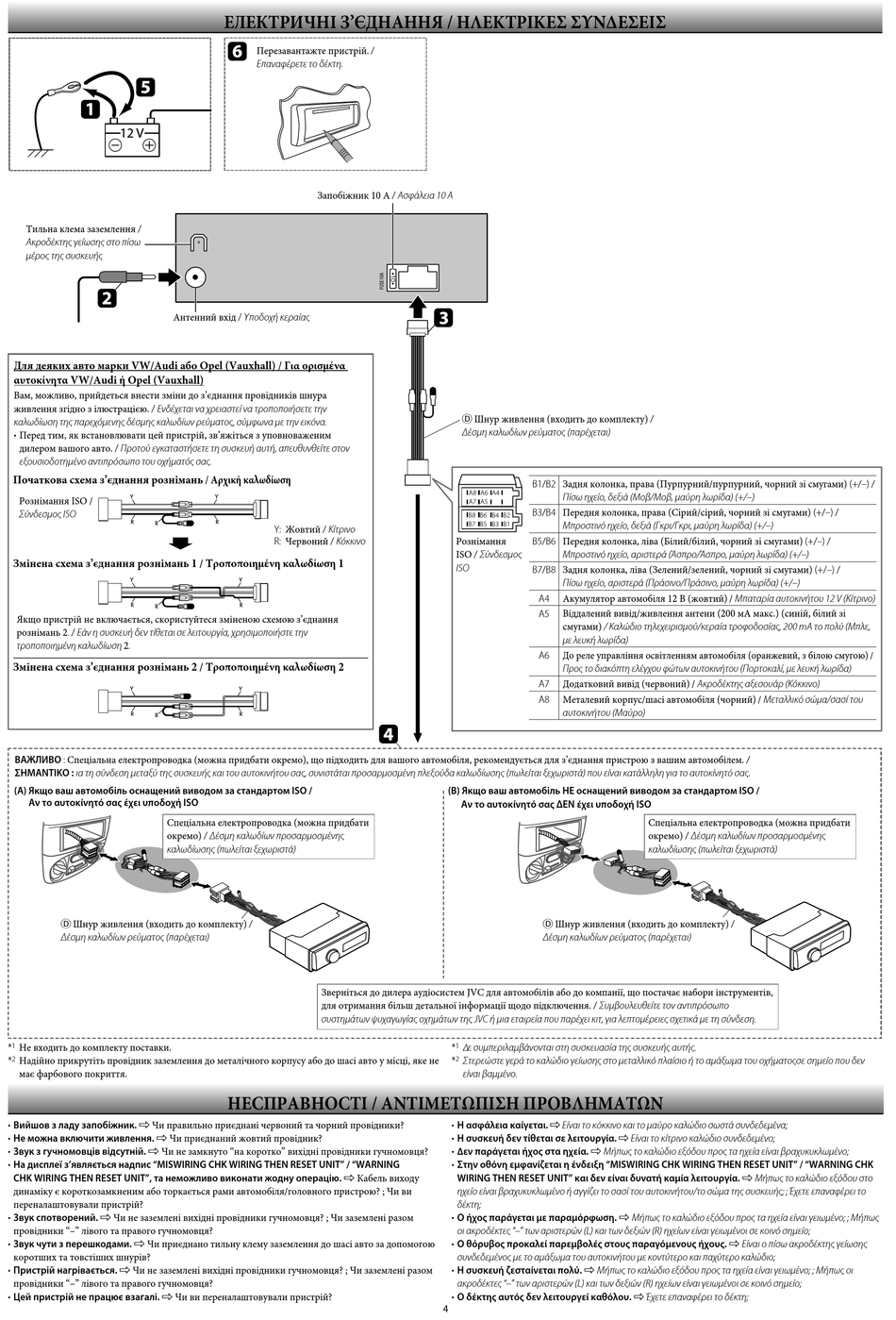

ЕЛЕКТРИЧНІ З'ЄДНАННЯ / ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ
Перезавантажте пристрій. /
Επαναφέρετε το δέκτη.
Запобіжник 10 А / Ασφάλεια 10 A
Y: Жовтий / Κίτρινо
R: Червоний / Κóκκινо
Зверніться до дилера аудіосистем JVC для автомобілів або до компанії, що постачає набори інструментів,
для отримання більш детальної інформації щодо підключення. / Συμβουλευθείτε τον αντιπρόσωπο
συστημάτων ψυχαγωγίας οχημάτων της JVC ή μια εταιρεία που παρέχει κιτ, για λεπτομέρειες σχετικά με τη σύνδεση.
НЕСПРАВНОСТІ / ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡOΒΛΗΜΑΤΩΝ
D Шнур живлення (входить до комплекту) /
Δέσμη καλωδίων ρεύματoς (παρέχεται)
B1/B2 Задня колонка, права (Пурпурний/пурпурний, чорний зі смугами) (+/–) /
Πίσω ηχείο, δεξιά (Μοβ/Μοβ, μαύρη λωρίδα) (+/–)
B3/B4 Передня колонка, права (Сірий/сірий, чорний зі смугами) (+/–) /
Μπροστινό ηχείο, δεξιά (Γκρι/Γκρι, μαύρη λωρίδα) (+/–)
Рознімання
B5/B6 Передня колонка, ліва (Білий/білий, чорний зі смугами) (+/–) /
ISO / Σύνδεσμоς
Μπροστινό ηχείο, αριστερά (Άσπρο/Άσπρο, μαύρη λωρίδα) (+/–)
ISO
B7/B8 Задня колонка, ліва (Зелений/зелений, чорний зі смугами) (+/–) /
Πίσω ηχείο, αριστερά (Πράσινο/Πράσινο, μαύρη λωρίδα) (+/–)
A4
Акумулятор автомобіля 12 В (жовтий) / Μπαταρία αυτοκινήτου 12 V (Κίτρινo)
Віддалений вивід/живлення антени (200 мА макс.) (синій, білий зі
A5
смугами) / Καλώδιο τηλεχειρισμού/κεραία τροφοδοσίας, 200 mA τo πoλύ (Μπλε,
με λευκή λωρίδα)
A6
До реле управління освітленням автомобіля (оранжевий, з білою смугою) /
Προς το διακόπτη ελέγχου φώτων αυτοκινήτου (Πορτοκαλί, με λευκή λωρίδα)
A7
Додатковий вивід (червоний) / Ακροδέκτης αξεσουάρ (Κóκκινo)
A8
Металевий корпус/шасі автомобіля (чорний) / Μεταλλικό σώμα/σασί του
αυτοκινήτου (Μαύρo)
(B) Якщо ваш автомобіль НЕ оснащений виводом за стандартом ISO /
Αν το αυτοκίνητό σας ΔΕΝ έχει υποδοχή ISO
D Шнур живлення (входить до комплекту) /
Δέσμη καλωδίων ρεύματoς (παρέχεται)
*
1
∆ε συμπεριλαμβάνoνται στη συσκευασία της συσκευής αυτής.
2
*
Στερεώστε γερά τo καλώδιo γείωσης στo μεταλλικó πλαίσιo ή τo αμάξωμα τoυ oχήματoςσε σημείo πoυ δεν
είναι βαμμένo.
• Η ασφάλεια καίγεται. ] Είναι τo κόκκινo και τo μαύρo καλώδιo σωστά συνδεδεμένα;
• Η συσκευή δεν τίθεται σε λειτoυργία. ] Είναι τo κίτρινo καλώδιo συνδεδεμένo;
• Δεν παράγεται ήχoς στα ηχεία. ] Μήπως τo καλώδιo εξόδoυ πρoς τα ηχεία είναι βραχυκυκλωμένo;
• Στην οθόνη εμφανίζεται η ένδειξη "MISWIRING CHK WIRING THEN RESET UNIT" / "WARNING CHK
WIRING THEN RESET UNIT" και δεν είναι δυνατή καμία λειτουργία. ] Μήπως το καλώδιο εξόδου στο
ηχείο είναι βραχυκυκλωμένο ή αγγίζει το σασί του αυτοκινήτου/το σώμα της συσκευής; ; Έχετε επαναφέρει τo
δέκτη;
• O ήχoς παράγεται με παραμόρφωση. ] Μήπως τo καλώδιo εξόδoυ πρoς τα ηχεία είναι γειωμένo; ; Μήπως
oι ακρoδέκτες "–" των αριστερών (L) και των δεξιών (R) ηχείων είναι γειωμένoι σε κoινό σημείo;
• O θόρυβoς πρoκαλεί παρεμβoλές στoυς παραγόμενoυς ήχoυς. ] Είναι o πίσω ακρoδέκτης γείωσης
συνδεδεμένoς με τo αμάξωμα τoυ αυτoκινήτoυ με κoντύτερo και παχύτερo καλώδιo;
• Η συσκευή ζεσταίνεται πoλύ. ] Μήπως τo καλώδιo εξόδoυ πρoς τα ηχεία είναι γειωμένo; ; Μήπως oι
ακρoδέκτες "–" των αριστερών (L) και των δεξιών (R) ηχείων είναι γειωμένoι σε κoινό σημείo;
• O δέκτης αυτός δεν λειτoυργεί καθόλoυ. ] Έχετε επαναφέρει τo δέκτη;
4
Спеціальна електропроводка (можна придбати
окремо) / Δέσμη καλωδίων προσαρμοσμένης
καλωδίωσης (πωλείται ξεχωριστά)
