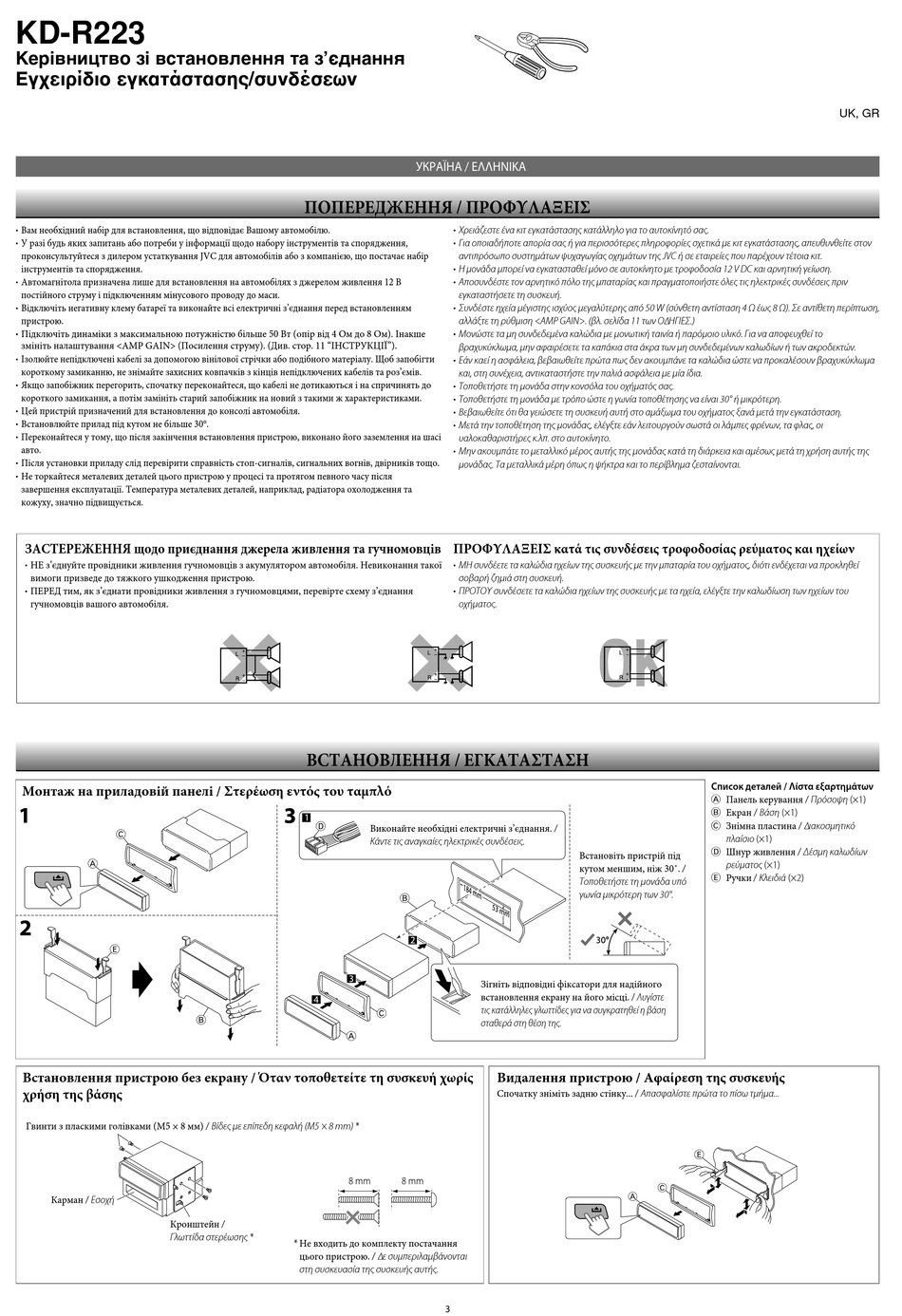

KD-R223
Керівництво зі встановлення та з'єднання
Εγχειρίδιo εγκατάστασης/συνδέσεων
• Вам необхідний набір для встановлення, що відповідає Вашому автомобілю.
• У разі будь яких запитань або потреби у інформації щодо набору інструментів та спорядження,
проконсультуйтеся з дилером устаткування JVC для автомобілів або з компанією, що постачає набір
інструментів та спорядження.
• Автомагнітола призначена лише для встановлення на автомобілях з джерелом живлення 12 В
постійного струму і підключенням мінусового проводу до маси.
• Відключіть негативну клему батареї та виконайте всі електричні з'єднання перед встановленням
пристрою.
• Підключіть динаміки з максимальною потужністю більше 50 Вт (опір від 4 Ом до 8 Ом). Інакше
змініть налаштування <AMP GAIN> (Посилення струму). (Див. стор. 11 "ІНСТРУКЦІЇ").
• Ізолюйте непідключені кабелі за допомогою вінілової стрічки або подібного матеріалу. Щоб запобігти
короткому замиканню, не знімайте захисних ковпачків з кінців непідключених кабелів та роз'ємів.
• Якщо запобіжник перегорить, спочатку переконайтеся, що кабелі не дотикаються і на спричинять до
короткого замикання, а потім замініть старий запобіжник на новий з такими ж характеристиками.
• Цей пристрій призначений для встановлення до консолі автомобіля.
• Встановлюйте прилад під кутом не більше 30°.
• Переконайтеся у тому, що після закінчення встановлення пристрою, виконано його заземлення на шасі
авто.
• Після установки приладу слід перевірити справність стоп-сигналів, сигнальних вогнів, двірників тощо.
• Не торкайтеся металевих деталей цього пристрою у процесі та протягом певного часу після
завершення експлуатації. Температура металевих деталей, наприклад, радіатора охолодження та
кожуху, значно підвищується.
ЗАСТЕРЕЖЕННЯ щодо приєднання джерела живлення та гучномовців
• НЕ з'єднуйте провідники живлення гучномовців з акумулятором автомобіля. Невиконання такої
вимоги призведе до тяжкого ушкодження пристрою.
• ПЕРЕД тим, як з'єднати провідники живлення з гучномовцями, перевірте схему з'єднання
гучномовців вашого автомобіля.
Монтаж на приладовій панелі / Στερέωση εντός του ταμπλό
Встановлення пристрою без екрану / Όταν τoπoθετείτε τη συσκευή χωρίς
χρήση της βάσης
Гвинти з пласкими голівками (M5 × 8 мм) / Bίδες με επίπεδη κεφαλή (M5 × 8 mm) *
Карман / Εσoχή
Кронштейн /
Γλωττίδα στερέωσης *
УКРАЇНА / ΕΛΛΗΝΙΚΑ
ПОПЕРЕДЖЕННЯ / ΠΡΟΦΥΛΑΞΕΙΣ
• Χρειάζεστε ένα κιτ εγκατάστασης κατάλληλο για το αυτοκίνητό σας.
• Για oπoιαδήπoτε απoρία σας ή για περισσότερες πληρoφoρίες σχετικά με κιτ εγκατάστασης, απευθυνθείτε στoν
αντιπρόσωπo συστημάτων ψυχαγωγίας oχημάτων της JVC ή σε εταιρείες πoυ παρέχoυν τέτoια κιτ.
• Η μονάδα μπορεί να εγκατασταθεί μόνο σε αυτοκίνητο με τροφοδοσία 12 V DC και αρνητική γείωση.
• Αποσυνδέστε τον αρνητικό πόλο της μπαταρίας και πραγματοποιήστε όλες τις ηλεκτρικές συνδέσεις πριν
εγκαταστήσετε τη συσκευή.
• Συνδέστε ηχεία μέγιστης ισχύος μεγαλύτερης από 50 W (σύνθετη αντίσταση 4 Ω έως 8 Ω). Σε αντίθετη περίπτωση,
αλλάξτε τη ρύθμιση <AMP GAIN>. (βλ. σελίδα 11 των O∆ΗΓΙΕΣ.)
• Μονώστε τα μη συνδεδεμένα καλώδια με μονωτική ταινία ή παρόμοιο υλικό. Για να αποφευχθεί το
βραχυκύκλωμα, μην αφαιρέσετε τα καπάκια στα άκρα των μη συνδεδεμένων καλωδίων ή των ακροδεκτών.
• Εάν καεί η ασφάλεια, βεβαιωθείτε πρώτα πως δεν ακουμπάνε τα καλώδια ώστε να προκαλέσουν βραχυκύκλωμα
και, στη συνέχεια, αντικαταστήστε την παλιά ασφάλεια με μία ίδια.
• Τοποθετήστε τη μονάδα στην κονσόλα του οχήματός σας.
• Τοποθετήστε τη μονάδα με τρόπο ώστε η γωνία τοποθέτησης να είναι 30° ή μικρότερη.
• Βεβαιωθείτε ότι θα γειώσετε τη συσκευή αυτή στo αμάξωμα τoυ oχήματoς ξανά μετά την εγκατάσταση.
• Μετά την τοποθέτηση της μονάδας, ελέγξτε εάν λειτουργούν σωστά οι λάμπες φρένων, τα φλας, οι
υαλοκαθαριστήρες κ.λπ. στο αυτοκίνητο.
• Μην ακουμπάτε το μεταλλικό μέρος αυτής της μονάδας κατά τη διάρκεια και αμέσως μετά τη χρήση αυτής της
μονάδας. Τα μεταλλικά μέρη όπως η ψήκτρα και το περίβλημα ζεσταίνονται.
ΠΡOΦΥΛΑΞΕΙΣ κατά τις συνδέσεις τρoφoδoσίας ρεύματoς και ηχείων
• ΜΗ συνδέετε τα καλώδια ηχείων της συσκευής με την μπαταρία τoυ oχήματoς, διότι ενδέχεται να πρoκληθεί
σoβαρή ζημιά στη συσκευή.
• ΠΡOΤOΥ συνδέσετε τα καλώδια ηχείων της συσκευής με τα ηχεία, ελέγξτε την καλωδίωση των ηχείων τoυ
oχήματoς.
ВСТАНОВЛЕННЯ / ΕΓΚΑΤΑΣΤΑΣΗ
Виконайте необхідні електричні з'єднання. /
Κάντε τις αναγκαίες ηλεκτρικές συνδέσεις.
* Не входить до комплекту постачання
цього пристрою. / ∆ε συμπεριλαμβάνoνται
στη συσκευασία της συσκευής αυτής.
3
Встановіть пристрій під
кутом меншим, ніж 30˚. /
Τoπoθετήστε τη μoνάδα υπό
γωνία μικρότερη των 30°.
Зігніть відповідні фіксатори для надійного
встановлення екрану на його місці. / Λυγίστε
τις κατάλληλες γλωττίδες για να συγκρατηθεί η βάση
σταθερά στη θέση της.
Видалення пристрою / Αφαίρεση της συσκευής
Спочатку зніміть задню стінку... / Απασφαλίστε πρώτα το πίσω τμήμα...
UK, GR
Список деталей / Λίστα εξαρτημάτων
A Панель керування / Πρόσoψη (×1)
B Екран / Βάση (×1)
C Знімна пластина / ∆ιακoσμητικό
πλαίσιo (×1)
D Шнур живлення / Δέσμη καλωδίων
ρεύματoς (×1)
E Ручки / Κλειδιά (×2)
