Pioneer DEH-P80MP Installationsanleitung Seite 29

Siehe Seite 7 - 8.
IP-BUS-Eingang
(Blau)
IP-BUS-Kabel
Sicherungswiderstand
Sicherungshalter
Sicherungshalter
15 cm
Antennenbuchse
15 cm
Dieses Produkt
Gelb/schwarz
Bei Verwendung eines Zellulartelefons dieses über die
Audio Mute-Leitung des Zellulartelefons anschließen.
Andernfalls die Audio Mute-Leitung frei von
Anschlüssen lassen.
Die Pin-Position des ISO-Anschlusses hängt vom
Fahrzeugtyp ab. 6* und 7* anschließen, wenn es
sich bei Pin 5 um einen Antennensteuerungstyp
handelt. Bei einem anderen Fahrzeugtyp 6* und
7* niemals anschließen.
Lautsprecherzuleitungen
Weiß
Weiß/Schwarz :Vorne links ≠
Grau
Grau/Schwarz :Vorne rechts ≠
Grün
Grün/Schwarz :Hinten links ≠ oder Subwoofer ≠
Violett
Violett/Schwarz :Hinten rechts ≠ oder Subwoofer ≠
ISO-Anschluss
Hinweis:
Bei einigen Fahrzeugen kann der ISO-
Steckverbinder in zwei Hälften geteilt sein. In
diesem Fall den Anschluss unbedingt an beiden
Steckverbindern vornehmen.
Buchse für Drahtfernbedienung
Lesen Sie bitte in der Gebrauchsanweisung für
die Drahtfernbedienung (getrennt erhältlich)
nach.
Blau/weiß
An Systemsteuerungs-Anschluss des
Leistungsverstärkers (max. 300 mA, 12 V
Gleichspannung).
Blau/weiß (7*)
An Steckverbinder für Autoantennenrelais-
Steuerung (max. 300 mA, 12 V Gleichspannung).
Blau/weiß (6*)
:Vorne links +
:Vorne rechts +
:Hinten links + oder Subwoofer +
:Hinten rechts + oder Subwoofer +

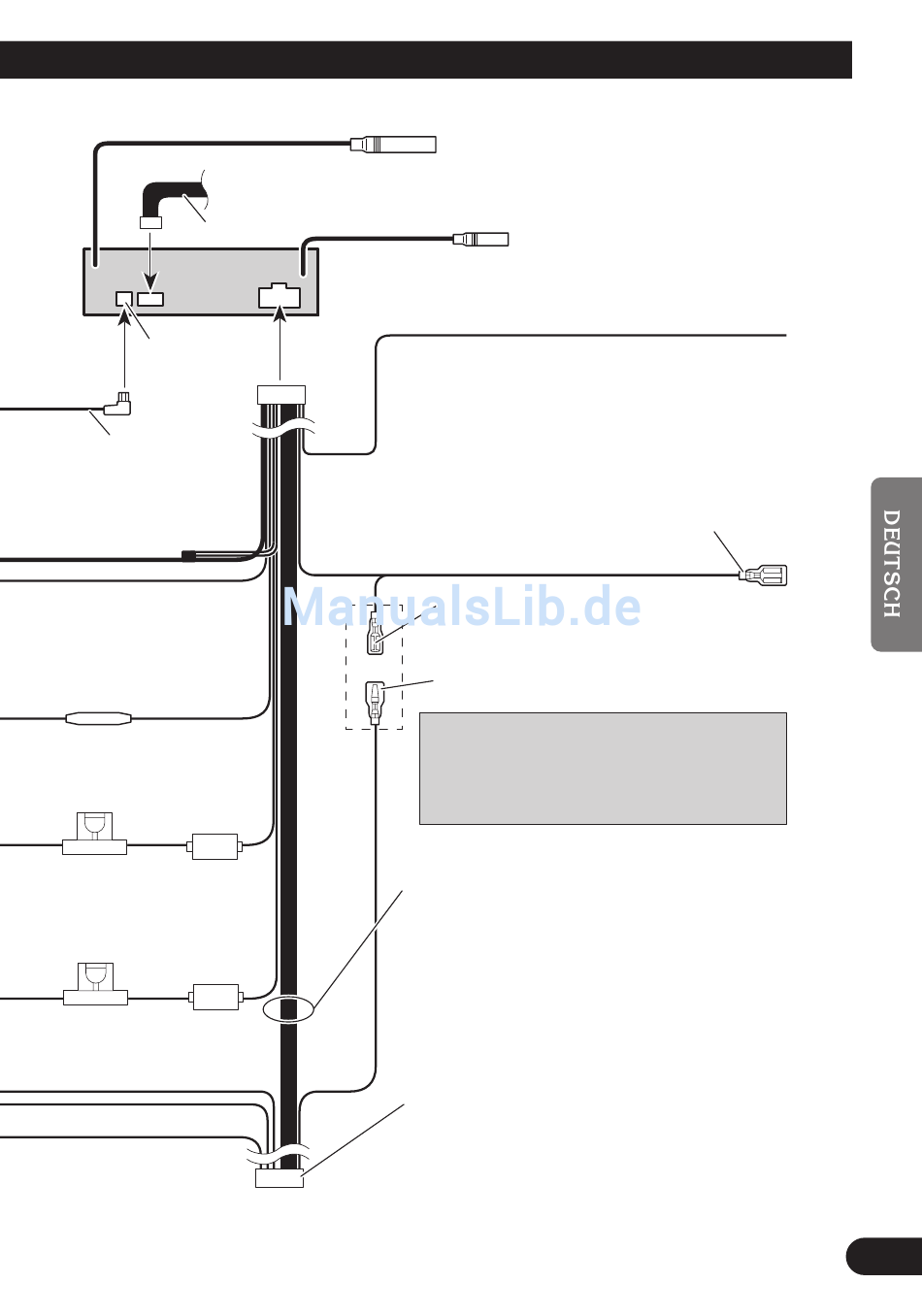

Abb.3
4
