Umbauanleitung EBS Speed PLUS

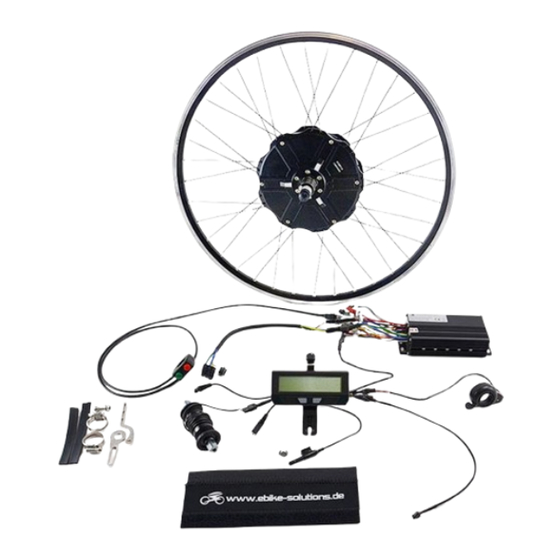

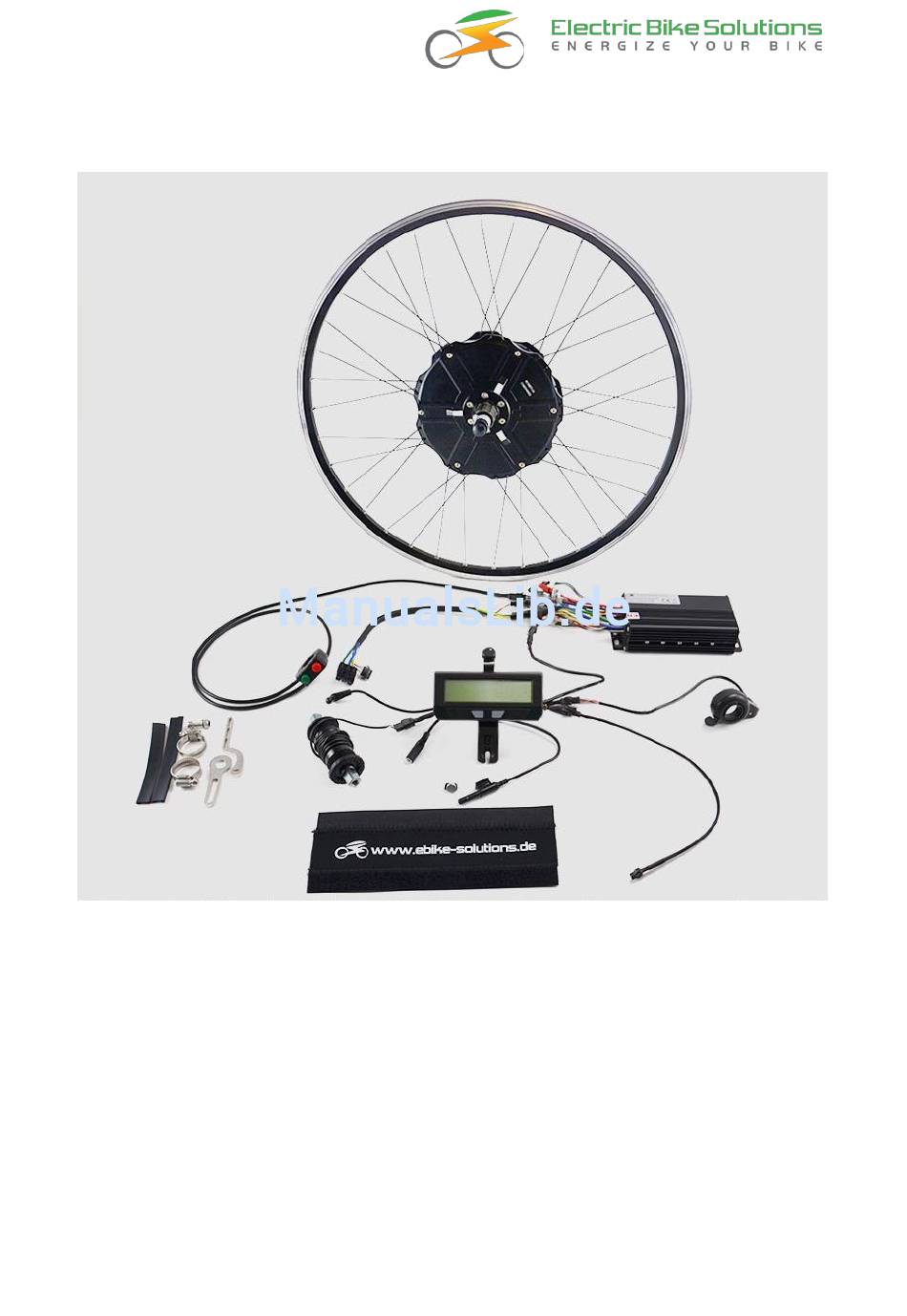

Umbauanleitung EBS Speed PLUS– E-Bike Umbausatz
Sehr geehrter Kunde,
mit diesem Umbausatz der Electric Bike Solutions GmbH haben Sie ein technisch hochwertiges Produkt erwor-
ben. Unser Ziel ist es, dass Sie mögl ichst lange Freude daran haben.
Bitte lesen Sie für einen erfolgreichen und sicheren Umbau unbedingt diese Anleitung und beachten die Sicher-
heitshinweise. Wir wünschen Ihnen viel Freude beim Umbau und stets gute Fahrt mit Ihrem Elektrorad!
Ihr Electric Bike Solutions Team
Sei te 1 von 19
Inhaltsverzeichnis
Verwandte Anleitungen für electric bike solutions EBS Speed PLUS
Inhaltszusammenfassung für electric bike solutions EBS Speed PLUS
- Seite 1 Umbauanleitung EBS Speed PLUS– E-Bike Umbausatz Sehr geehrter Kunde, mit diesem Umbausatz der Electric Bike Solutions GmbH haben Sie ein technisch hochwertiges Produkt erwor- ben. Unser Ziel ist es, dass Sie mögl ichst lange Freude daran haben. Bitte lesen Sie für einen erfolgreichen und sicheren Umbau unbedingt diese Anleitung und beachten die Sicher- heitshinweise.
-
Seite 2: Inhaltsverzeichnis
Umbauanleitung EBS Speed PLUS Inhaltsverzeichnis Bevor Sie mit dem Umbau beginnen ................3 1.1. Über diese Anleitung ......................3 1.2. Begriffe und Abkürzungen....................3 1.3. Steckerbelegung nach EPMS (E-Bike Phase Mapping Standard) .........3 1.4. Technische Daten des Motors ..................4 1.5. Technische Daten des Controllers ..................4 1.6. -
Seite 3: Bevor Sie Mit Dem Umbau Beginnen
Umbauanleitung EBS Speed PLUS 1. Bevor Sie mit dem Umbau beginnen 1.1. Über diese Anleitung Diese Umbauanleitung bezieht sich auf folgende Produkte der Electric Bike Solutions GmbH (EBS): ckncca-r-10x6 EBS Speed PLUS E-Bike Umbausatz (V1.0) für 26“ bis 29", Art.-Nr.: ... -
Seite 4: Technische Daten Des Motors
Umbauanleitung EBS Speed PLUS 1.4. Technische Daten des Motors Tipp: Im Standard-Lieferumfang dieses Kits ist der Motor nicht eingespeicht. Er kann aber optional durch den EBS-Einspeichservice professionell in eine 20" bis 28" Felge eingespeicht und zentriert werden. Motortyp Nine Continent RH205, 500W Bauart Hinterrad-Nabenmotor, Direktläufer, schwarz... -
Seite 5: Transportschäden
1x Moosgummi, 300 mm Je 1x Umbauanleitung EBS Speed PLUS, Bedienungsanleitung Cycle Analyst V3, Montageanleitung NCTE- Tretlager, Montageanleitung Potentiometer mit Edelstahlhalterung, Anleitung Steckerbelegung EPMS Im Standard-Lieferumfang ist der Motor nicht eingespeicht. Er kann aber optional durch den EBS- Einspeichservice professionell in eine 20"... -
Seite 6: Werkzeug Und Arbeitsplatz
Umbauanleitung EBS Speed PLUS 1.9. Werkzeug und Arbeitsplatz Sorgen Sie beim Umbau für ausreichend Platz. Legen Sie folgendes Werkzeug samt Montagehilfsmittel bereit: Gabelschlüssel 7 / 10 / 15 / 18 / 24 mm Inbusschlüssel 3 / 4 / 5 mm ... - Seite 7 Umbauanleitung EBS Speed PLUS Stellen Sie das Rad auf den Kopf, d.h. drehen Sie das Fahrrad als Ganzes um. Sorgen Sie für einen sicheren Stand des Rades. Drehen Sie die Tretkurbel und betätigen Sie die Schaltung, bis die Kette vorne auf dem kleinsten Zahnkranz und hinten auf dem kleins ten Ritzel läuft.
-
Seite 8: Komponenten Des Hinterrades Umbauen
Umbauanleitung EBS Speed PLUS Tipp: Verwenden Sie pannensichere Reifen! 2.1.3. Komponenten des Hinterrades um- bauen Schlauch einlegen und etwas aufpumpen, um Fal- ten zu vermeiden. 2.1.3.1. Demontage / Montage von Felgenband, Schlauch und Reifen Heben Sie den Mantel mit den Reifenhebern auf Tipp: Sind Felgenband, Schlauch und Mantel Ihres die Felge. - Seite 9 Umbauanleitung EBS Speed PLUS Um die Zahnkranz-Kassette von Ihrem Laufrad zu ent- fernen, gehen Sie wie folgt vor: Kettenpeitsche anlegen. Abzieher einführen, Ringschlüssel aufsetzen und Kassette öffnen. Zum Öffnen den Ringschlüssel gegen den Uhrzeigersinn drehen: Zahnkranz-Kassette abnehmen: Hinweis: Sollten Sie bei diesem Montageschritt unsi- cher sein, wenden Sie sich an eine Fahrradwerkstatt vor Ort.
-
Seite 10: Demontage / Montage Der Bremsscheibe
Umbauanleitung EBS Speed PLUS Zur Demontage der Bremsscheibe gehen Sie wie folgt vor: Lösen Sie mit einem Torx T25 die 6 Schrauben und ggfs. die 3 Sicherungsbleche: Nehmen Sie die Bremsscheibe vom Laufrad ab. Zur Montage der Bremsscheibe am neuen Laufrad gehen Sie wie folgt vor: Auf der linken Motorseite die 6 Schrauben lö-... -
Seite 11: Laufradeinbau
Umbauanleitung EBS Speed PLUS diesem Zusammenhang ggfs. Schrift, Pfeil, des Hinterrades sollte mit einer weiteren Person er- etc. auf der Bremsschei be beachten). folgen. Die maximale Einschraubtiefe der Schrau- Die Motorachse hat einen Durchmesser von 12 mm ben zur Befestigung der Bremsscheibe ist 8 und ist seitlich auf 10 mm abgeflacht. - Seite 12 Umbauanleitung EBS Speed PLUS Schieben Sie probehalber die beiden Nasen- scheiben auf die Motorachse auf. Diese sollten möglichst in den Ausfallenden sitzen. Lässt sich das Laufrad nicht sauber in den Ausfallen- den platzieren, müssen am Fahrradrahmen beide Ausfallenden gleichmäßig mit einer Feile nachgear- beitet werden.
-
Seite 13: Befestigung Des Motors Und Der Drehmomentstützen
Umbauanleitung EBS Speed PLUS Legen Sie für den Einbau des Motors und der Dreh- momentstützen einen 5 mm Inbusschlüssel , einen Gabelschlüssel mit 10 mm und 18 mm sowie Schrau- bensicherung (Loctite 243, mittelfest) bereit. Um die beiden Drehmomentstützen links und rechts... - Seite 14 Umbauanleitung EBS Speed PLUS Drehmomentstütze wie nachfolgend gezeigt auf Hinweis: Dieser Arbeitsschritt kann sich aufgrund beiden Seiten weiter komplettieren: der baulichen Gegebenheiten von Rad zu Rad unter- scheiden. EBS bietet zur individuellen Anpassung an die baulichen Voraussetzungen Ihres Rades verschie- dene Drehmomentstützen an.
-
Seite 15: Controller Montieren
Umbauanleitung EBS Speed PLUS 2.3. Controller am Motor anschließen Bremssattel anschrauben, aber Schrauben noch nicht festziehen. Der Motor ist mit drei schwarzen Steckern aus- Bremshebel betätigen und festhalten. Beide gerüstet, die wie folgt verkabelt werden: Bremsbacken legen sich nun an die Brems- ... -
Seite 16: Duo-Schalter/-Taster Montieren
Umbauanleitung EBS Speed PLUS Stecker, um einem unbeabsichtigten Lösen der Steckkontakte vorzubeugen: 2 x 2 Verbindungsklammern an den Ste- ckern des Verlängerungskabels: 2.4. Duo-Schalter/–Taster montieren Der Duo-Schalter zur Auslösung der aktiven Bremsre- kuperation ist für die Montage auf der linken Lenker- seite vorgesehen. -
Seite 17: Zwischenprüfung: Funktionstest Der Bisher Verbauten Komponenten
Umbauanleitung EBS Speed PLUS das Daumengas auch alternativ am „THROTTLE“-Ste- Vergewissern Sie sich, dass der Ein-/Ausschalter cker des Controllers anzuschließen. In diesem Fall am Controller auf „AUS“ steht. muss die Verbindung des Cycle Analyst V3 mit dem Controller allerdings ggf. getrennt werden, ansons- Ein Akku ist nicht Bestandteil dieses Motor-Um- ten ist keine ordnungsgemäße Funktion des Dau-... -
Seite 18: Ncte-Tretlager Montieren
Umbauanleitung EBS Speed PLUS herausgerutscht? Wenn das der Fall ist, drücken Neopren-Kettenstrebeschutz-Manschetten eingewi- Sie den Pin einfach wieder in seine Buchse hin- ckelt. Die am Rahmen verlegten Kabel fixieren Sie ein. Sollte er nicht einrasten, biegen Sie bitte mit den beigelegten Kabelbindern. -
Seite 19: Bremsrekuperation
Umbauanleitung EBS Speed PLUS Das Laufrad und besonders die Speichen sind beim Fahren starken Kräften ausge- 3.3.2. Bremsrekuperation setzt. Für eine möglichst hohe Lebensdauer ist daher regelmäßige Wartung erforderlich. Die aktive Bremsrekuperation funktioniert auch bei Grundsätzlich gilt, dass das Material zu Be- niedrigen Geschwindigkeiten und wird durch Betäti-...
