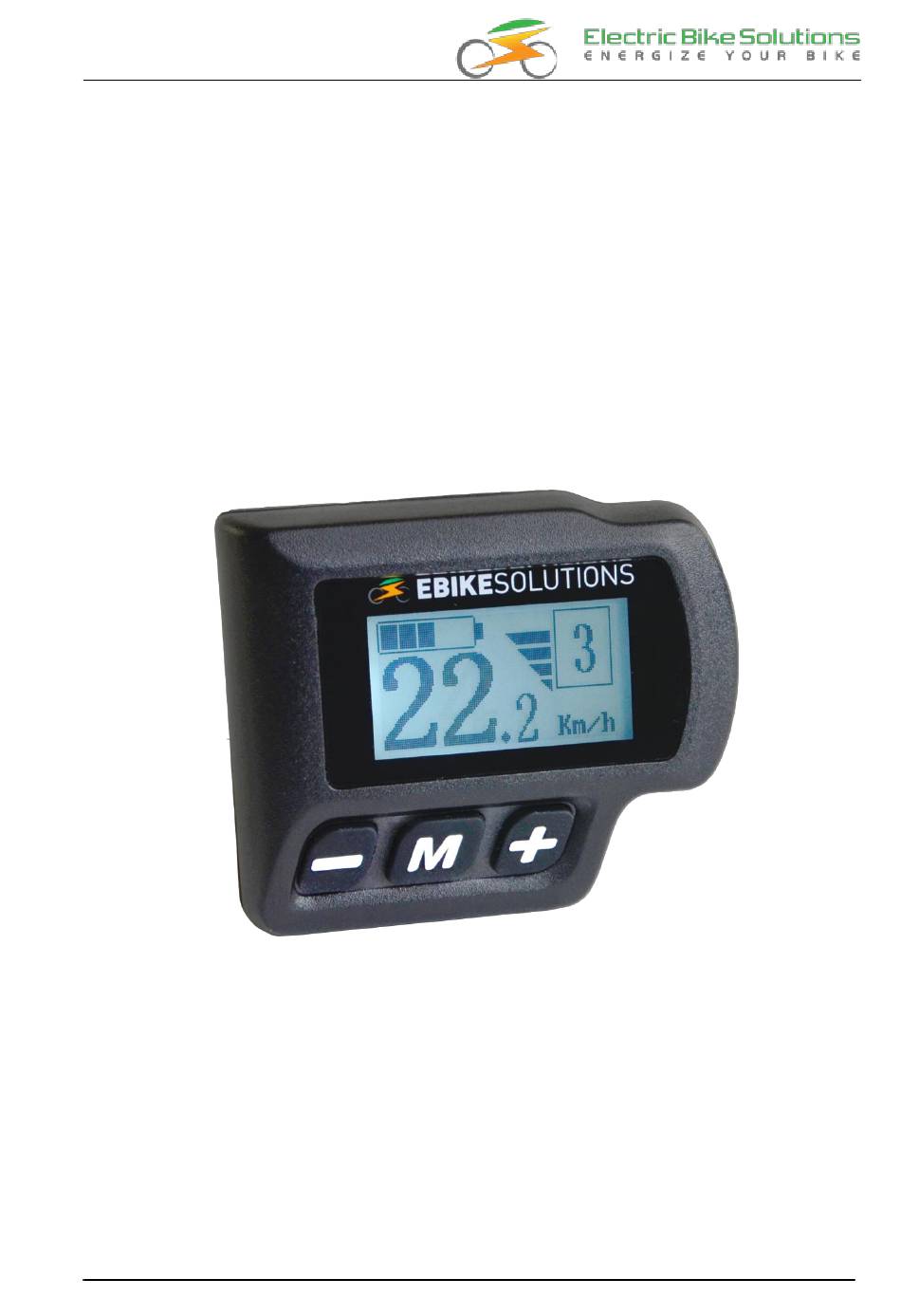

Bedienungsanleitung
EBS Display Mini - Dot-Matrix - V2
Bedienungsanleitung

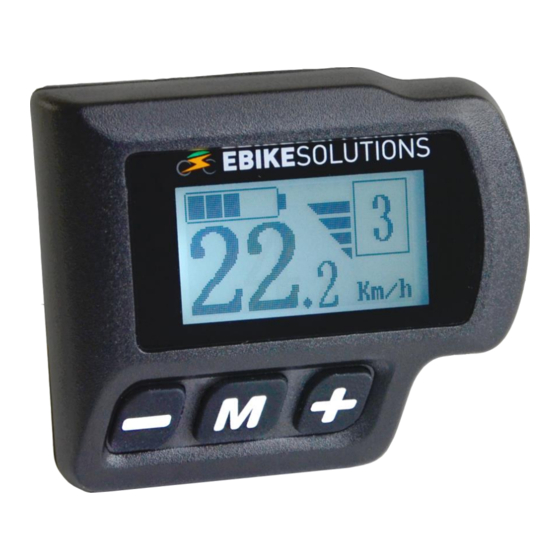

EBS V2 Bediendisplay Mini
mit schwarz / weiß Dot-Matrix Anzeige
und integriertem Bedienelement
Art.-Nr.: aelcdky-01
Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0
Copyright © 2018 by Electric Bike Solutions GmbH
Seite 1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für electric bike solutions EBS V2

  • Seite 1 EBS Display Mini - Dot-Matrix - V2 Bedienungsanleitung EBS V2 Bediendisplay Mini mit schwarz / weiß Dot-Matrix Anzeige und integriertem Bedienelement Art.-Nr.: aelcdky-01 Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 1...
  • Seite 2: Inhaltsverzeichnis

    10 Häufige Fragen ..............................26 11 Sicherheitshinweise ............................27 12 Kundenservice ..............................27 13 Entsorgung ............................... 27 14 Impressum ............................... 28 Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 2...
  • Seite 3: Über Diese Anleitung

    Bewahren Sie die Anleitung deshalb jederzeit griffbereit auf und geben Sie diese bei einer Weitergabe des Produktes an Dritte weiter! Bitte lesen Sie für die sichere und erfolgreiche Inbetriebnahme Ihres EBS V2 Bedien- displays Mini unbedingt diese Anleitung und beachten Sie die Sicherheitshinweise!
  • Seite 4: Funktionsübersicht

     Das Display ist mit einem integrierten Bedienelement mit 3 Tastern ausgestattet: … wird als UP bezeichnet. … wird als DOWN bezeichnet. … wird als MODE bezeichnet. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 4...
  • Seite 5: Schnelleinstieg: Einstellbare Werte

    Sie im Internet auf unserer Seite http://www.ebike-solutions.com im Feld PRODUKTSUCHE nach „Lenkeradapter“ suchen.  Drehen Sie die Befestigungsschraube am Display mit einem 3 mm Inbusschlüssel vollständig heraus. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 5...
  • Seite 6  Zum Anschluss des Displays an das Gesamtsystem (Kabelverteiler) beachten Sie bitte die Ausführungen in der Montageanleitung Ihres Umbausatzes.  Prüfen Sie anschließend nochmals, dass das Display korrekt mit dem Kabelverteiler verbunden ist. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 6...
  • Seite 7: Einstellung Des Displays Vor Der Ersten Fahrt

    Displayeinträge in der farbigen Online- version dieser Anleitung blau eingefärbt. Diese Ein- träge sind In der Realität allerdings schwarz / weiß. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 7...
  • Seite 8  Drücken Sie kurz auf MODE, und die Displayan- zeige springt auf einen Geschwindigkeitswert wie etwa „25 Km/H“, wobei die Zahl dunkel hin- terlegt ist: Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 8...
  • Seite 9: Bedienung Des Displays Im Fahrbetrieb

    Werte an), drücken und halten Sie die Taste MODE gedrückt, bis sich das Display einschaltet. Dieser Vorgang dauert etwa 1 Sekunde: Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 9...
  • Seite 10: Anzeige Der Aktuellen Geschwindigkeit, Trip, Odo, Ridtime, Avg Und Max

    Einschalten des Displays anzuzeigen:  Drücken Sie kurz auf MODE, um statt „Ridtime“ die Durchschnittsgeschwindigkeit „AVG“ seit dem letzten Einschalten des Displays anzuzeigen: Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 10...
  • Seite 11: Wahl Der Unterstützungsstufe

    6 km/h in der Ebene, solange Sie die Taste gedrückt halten. Lassen Sie die Taste DOWN los, wird die Schiebehilfe deaktiviert. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 11...
  • Seite 12: Displaybeleuchtung Dimmen Und Erneut Einschalten

    So wird verhindert, dass der Akku weiter entladen und dadurch beschädigt wird. Laden Sie den Akku schnellstmöglich nach. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 12...
  • Seite 13: Für Versierte Nutzer: Vornahme Individueller Einstellungen Über Das Display

    2-Set Unit: Entfernungs- und Geschwindig- keitseinheiten 3-Set WD: Laufradgröße 4-Set LS: Maximale Geschwindigkeit mit Mo- torunterstützung 5-Set Voltage: Akkustandsanzeige sowie Un- terspannungsabschaltung Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 13...
  • Seite 14: 1-Clear Trip: Rückstellung Des Kurzstreckenzählers „Trip

     Rufen Sie „2-Set Unit“ wie unter Kapitel ( 8.1) beschrieben auf und bestätigen Sie mit einem kurzen Druck auf MODE. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 14...
  • Seite 15: 3-Set Wd: Laufradgröße

     Mit UP oder DOWN wählen Sie zwischen diver- stellte Höchstgeschwindigkeit, schaltet das Sys- sen Laufradgrößen aus. Zur Auswahl stehen: tem den Vortrieb ab. Die Motorunterstützung Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 15...
  • Seite 16: 5-Set Voltage: Akkustandsanzeige Sowie Unterspannungsabschaltung

    Das Display zeigt kurz „OK!“ und kehrt zurück zur Anzeige der „General Settings“. Tipp: Möchten Sie danach keine weiteren Parameter innerhalb der „General Settings“ mehr ändern, Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 16...
  • Seite 17: Erweiterte Einstellungen, „Specific Set

    Werte nach einem Zurücksetzen des Displays auf die Werkseinstellungen des Displayherstellers (Ka- pitel  8.3) überschrieben werden und anschlie- ßend erneut hinterlegt werden müssen: Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 17...
  • Seite 18: 1-Power Set: Anzahl Der Unterstützungsstufen Sowie Stromstufeneinstellung Je Unterstützungsstufe

    Optionen aus.  Haben Sie die passende Stufenanzahl ausgewählt (im Beispiel wurde „0-5“ gewählt), drücken Sie kurz MODE zur Bestätigung: Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 18...
  • Seite 19: 2-Current Set: Maximalstrom

    Unterstützungsstärke in den einzelnen Stu- fen. Bei der Unterstützungsstärke handelt es sich um den Prozentwert des Maximalstroms: Stufen 0-3 / Stufen 0-5 / Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 19...
  • Seite 20: 3-Assistant Num: Anzahl Der Magnete In Der Pas-Scheibe

    8.2.4 4-Speed Sensor: Anzahl der Speichen- magneten Mit dieser Funktion können Sie die Anzahl der Spei- chenmagneten hinterlegen, mit denen Ihr System ausgestattet ist. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 20...
  • Seite 21: 5-Slow Start: Anfahrverzögerung

    Sie nach einer Tretpause wieder an- treten, bis Sie das System erneut unterstützt. mit einem dunkel hinterlegten Eintrag: Die Werkseinstellung ist „1“: Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 21...
  • Seite 22: 7-Password Set: Einschaltschutz-Passwort

    Die Anzeige wechselt hin zu „*Passwort Set*“ sowie der Passwort-Aktivierungsmaske „Disable/Enable“, wobei „Disable/“ dunkel hinterlegt ist. „Disable/“ bedeutet, es wird Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 22...
  • Seite 23  Gehen Sie zur Eingabe der Ziffern sowie zum Passwort ein. In unserem Beispiel ist dies „0307“: Ziffernwechsel analog der oben beschriebenen Vorgehensweise vor: Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 23...
  • Seite 24: Zurücksetzen Auf Die Werkseinstellungen Des Displayherstellers

    Die Anzeige wechselt auf „*Factory Reset*“, ge- folgt von „YES/NO“, wobei „NO“ dunkel hinter- legt ist. Dier Werkseinstellung ist „NO“: Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 24...
  • Seite 25: Fehlerbehebung

    Sie den Umrüstsatz nicht weiter und kontaktieren Sie uns über das Retourenformular auf unserer Webseite und / oder rufen Sie beim Kundenservice an. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 25...
  • Seite 26: Häufige Fragen

     Möglicherweise ist der Akku fast leer. Überprüfen Sie den Ladestand des Akkus und laden ihn ggfs. auf.  Prüfen Sie, ob das Kontrolllämpchen des Tretsensors bei eingeschaltetem System und einer Kurbelbewegung in Fahrtrichtung blinkt. Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 26...
  • Seite 27: Sicherheitshinweise

    Entsorgen Sie Elektroschrott nicht im Hausmüll, sondern geben Sie die Teile bei einem Recyclinghof in Ihrer Nähe oder bei der Electric Bike Solutions GmbH ab. Entsorgung von Batterien und Akkumulatoren (nach Artikel 1, §18 und Artikel 2 des Gesetzes zur Neuregelung der abfallrechtlichen Produkt-verantwortung für Batterien und Akkumulatoren vom 25.
  • Seite 28: Impressum

    Amtsgericht Mannheim - Registergericht - HRB 707072 USt-ID: DE265818731 Copyright © 2018 by Electric Bike Solutions GmbH. All Rights Reserved. Irrtum und technische Änderungen vorbehalten! Bedienungsanleitung EBS Display Mini - Dot-Matrix - V2, Version V1.0 Copyright © 2018 by Electric Bike Solutions GmbH...
