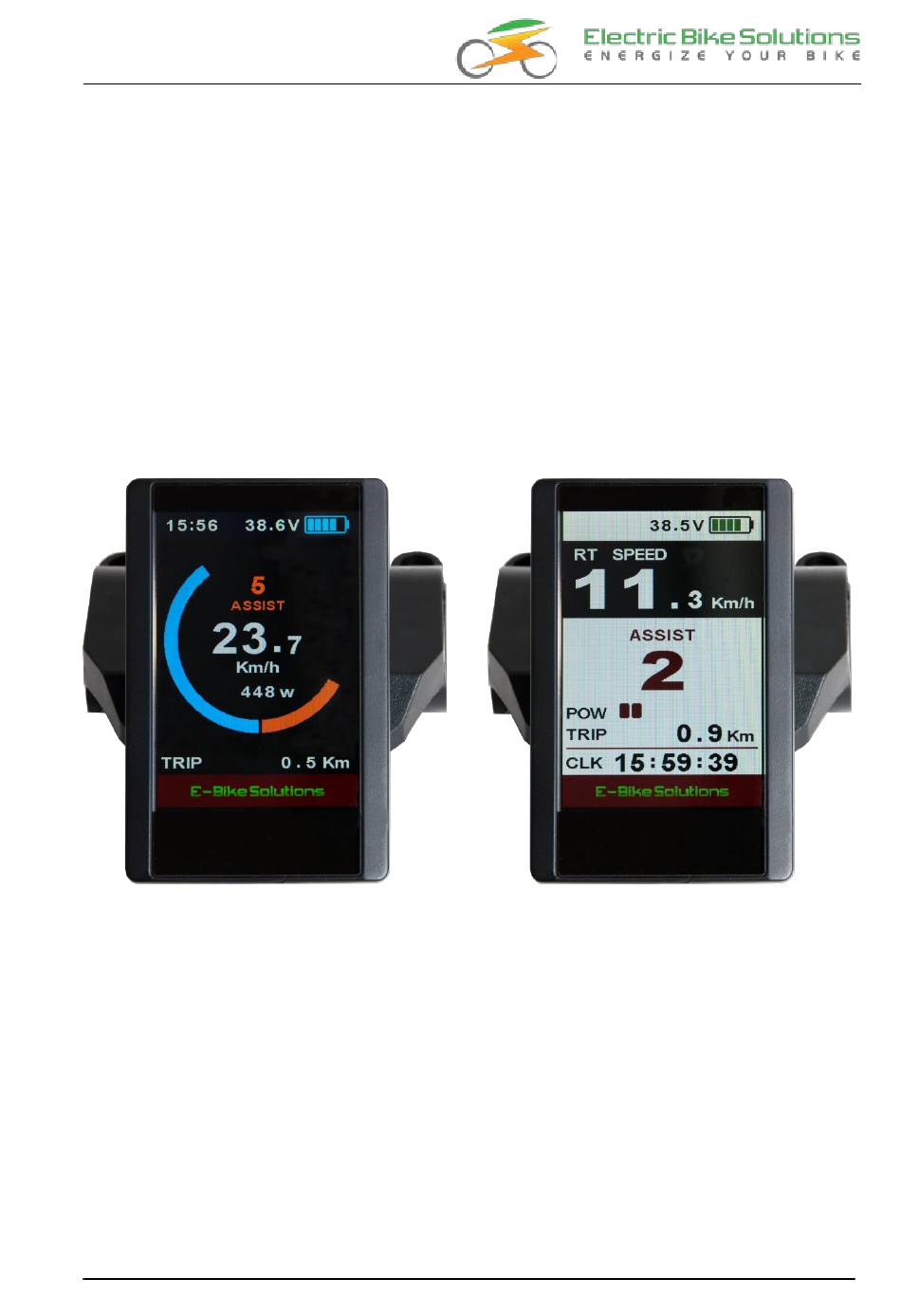

- Seite 1 Bedienungsanleitung EBS V2 TFT Farbdisplay 850C Bedienungsanleitung EBS V2 TFT Farbdisplay 850C im Längsformat mit USB-Ladeport und separatem Bedienelement Art.-Nr.: aelcdat-01 Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 1...
-
Seite 2: Inhaltsverzeichnis
10 Häufige Fragen ......................................34 11 Sicherheitshinweise ....................................35 12 Softwareversion ......................................35 13 Kundenservice ......................................35 14 Entsorgung ......................................... 35 15 Impressum ......................................... 36 Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 2... -
Seite 3: Über Diese Anleitung
Betreiben Sie das Gerät nur innerhalb eines Temperaturbereichs von - 20°C bis + 60°C Das Display bietet die Möglichkeit zum Aufspielen von Softwareupdates (UART). 3.2 Abmessungen Display: 14,5 31,8 31,8 22,5 85,5 Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 3... -
Seite 4: Funktionsübersicht
Einheit Geschwindigkeit Unterstützungsstufe Entfernungseinheit Poweranzeige Poweranzeige Kreisdiagramme für Geschwindigkeit (links) Entfernung (hier TRIP) und Akkuleistung (rechts) Entfernung (hier TRIP) Uhrzeit Logo Logo Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 4... -
Seite 5: Bedienelement
Zurücksetzen auf Werkseinstellung: ja oder nein Geschwindigkeits- und Laufleistungsinformationen, Hard- und Softwarestand des Displays, Durchführen eines System-Selbsttests sowie Aufruf des Ergebnisses des letzten System-Selbsttests Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 5... -
Seite 6: Display Und Bedienelement Montieren
Die kleine Stoppmutter in die sechseckige Aussparung einsetzen, die kleine Schraube einstecken und mit einem 2,5 mm Inbusschlüssel verschrauben. Anzugsdrehmoment von 0,5 Nm bis max. 0,7 Nm beachten! Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 6... - Seite 7 Zum Anschluss des ca. 25 cm langen Displaykabels an das Gesamtsystem (Kabelverteiler) beachten Sie bitte die Ausführungen in der Montageanleitung Ihres Umbausatzes. Prüfen Sie jetzt nochmals, dass das Display korrekt mit dem Kabelverteiler verbunden ist. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 7...
-
Seite 8: Vor Der Ersten Fahrt: Hinterlegen Wichtiger Grundeinstellungen Im Display
Der rote Pfeil befindet sich jetzt vor dem Eintrag „Wheel“. Die momentan hinterlegte Einstellung lautet „27.5 inch“ (Werkseinstellung): Im nächsten Schritt stellen Sie den Raddurch- messer ein (Kapitel 6.2). Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 8... -
Seite 9: Maximalgeschwindigkeit Mit Motorunterstützung
Menüpunkt „Advance setting“ befindet: Um die Ziffer „9“ einzugeben, klicken Sie einmal auf DOWN (ersatzweise 9x auf UP) und bestätigen die Eingabe mit POWER. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 9... -
Seite 10: Bedienung Des Displays Im Fahrbetrieb
Sie die Taste DOWN so oft, bis der rote Pfeil neben „EXIT“ steht. o Drücken Sie POWER, um in den normalen Anzeigemodus zurückzukehren. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 10... -
Seite 11: Wahl Der Unterstützungsstufe
Dennoch zeigt das Display auf Stufe „0“ Werte bzw. „MAX SPEED“ angezeigt: wie etwa die aktuelle Geschwindigkeit an. Auch die Schiebehilfe kann auf Stufe „0“ aktiviert wer- den. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 11... -
Seite 12: Km/H Schiebehilfe
Drücken und halten Sie die Taste DOWN gedrückt: Nach etwa 2 Sekunden beginnt die Schiebehilfe, das Rad auf 6 km/h zu beschleunigen, ohne dass Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 12... -
Seite 13: Displaybeleuchtung Ein- Und Ausschalten
(Tag / Nachtbetrieb). Eine eingeschal- zu unterstützen. Trotzdem bleibt das Display noch tete Displaybeleuchtung erkennen Sie auch am für einige Zeit eingeschaltet. Scheinwerfersymbol im Display: Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 13... -
Seite 14: Welche Informationen Sie Sonst Noch Erhalten
An der Stirnseite des Displays - dem Fahrer zuge- wandt - befindet sich ein USB-Ladeport. Damit können Sie kleine Verbraucher speisen. Die Aus- Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 14... -
Seite 15: Parameter Im Menübereich „Display Setting" Sowie Aufruf Dieses Menübereichs
ändern, so können Sie dies mit den Tasten UP Eintrag „System“, sowie an der rot hinterlegten bzw. DOWN tun. Auswahl „Metric“ (Kapitel 8.1.1): Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 15... -
Seite 16: Brightness: Helligkeit Der Displaybeleuchtung
Sie haben die Wahl zwischen „|“, „||“, …, „|||||“. Dabei entspricht „|“ einer „schwachen Display- beleuchtung“, die Einstellung „|||||“ entspricht einer „starken Displaybeleuchtung“: Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 16... -
Seite 17: Scenes: Display-Layout
Ihre ausgewählte Einstellung blinkt jetzt nicht mehr. Mit der Taste DOWN wählen Sie den nächsten Menüpunkt an, hier „Battery Ind“ (Kapitel 8.1.5). Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 17... -
Seite 18: Pow Ind: Leistungs- Oder Stromanzeige
Haben Sie das aktuelle Datum sowie die aktuelle Uhrzeit hinterlegt, fahren Sie mit DOWN den Ein- trag „BACK“ an: Betätigen Sie anschließend POWER. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 18... -
Seite 19: Start Password: Einschaltschutz-Passwort
Nach 3 Fehlversuchen innerhalb von 30 Sekunden schaltet sich das Display ebenfalls aus. Einen Fehlver- such erkennen Sie im Display am Eintrag „Failed“. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 19... -
Seite 20: Parameter Im Menübereich „Basic Setting" Sowie Aufruf Dieses Menübereichs
Ist das Display ausgeschaltet, schalten Sie es ein „Basic Setting” die Laufradgröße Ihres Rades ein. (Kapitel 7.1). Die Werkseinstellung ist „27.5“. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 20... -
Seite 21: Battery: Nennspannung Des Antriebsakkus
Dies gilt für alle Menüpunkte aus den Kapiteln port dauerhaft ein- bzw. ausschalten. ( 8.2.1 „Wheel“) bis ( 8.2.4 „Light sensor“). Die Werkseinstellung ist „ON“, d.h. der USB-Ladeport ist eingeschaltet. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 21... -
Seite 22: Light Sensor: Lichtsensor
Der rote Pfeil befindet sich neben „Advance drücken Sie POWER: setting“ (Kapitel 8.2.4): Sie erhalten einen Überblick über weitere Para- meter, die Sie noch einstellen können. Der rote Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 22... -
Seite 23: Speed Limit: Maximalgeschwindigkeit Mit Motorunterstützung
Um die maximal mögliche Geschwindigkeit mit und drücken Sie POWER: Das Display springt zu- Motorunterstützung einzustellen, gehen Sie wie rück in den regulären Anzeigemodus. folgt vor: Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 23... -
Seite 24: Current Limit: Maximalstrom
Ihre ausgewählte Einstellung blinkt nicht mehr. Mit der Taste DOWN wählen Sie den nächsten Menüpunkt an, hier „Poles in motor“ (Kapitel 8.2.5.3). Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 24... -
Seite 25: Start After Poles: Anfahrverhalten
Die beiden Parameter „Throttle 6km-“ = „N“ und Ihre ausgewählte Einstellung blinkt jetzt nicht „Throttle Level“ = „N“ bewirken folgendes Verhalten mehr. bei Verwendung eines Daumengases / Gasgriffs: Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 25... -
Seite 26: Start Mode: Stromstärke Während Des Beschleunigungsvorgangs
Sie mit der Taste Ihre ausgewählte Einstellung blinkt jetzt nicht DOWN den nächsten Menüpunkt an, hier mehr. „Assist levels“ (Kapitel 8.2.5.8). Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 26... -
Seite 27: Assist Setting: Stromstärke Der Einzelnen Unterstützungsstufen
Fahrerinnen und Fahrer Anmerkung: Sehr niedrige Werte unterhalb von ein Elektrofahrrad besitzen. etwa 10 % lassen sich zwar im Display hinterle- Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 27... -
Seite 28: Factory Setting: Zurücksetzen Auf Werkseinstellungen
Werkseinstellungen des Dis- playherstellers überschrieben. Durch ein Reset setzen Sie u.a. auch die insge- samt zurückgelegte Wegstrecke wieder auf „0“. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 28... -
Seite 29: Informations: System- Und Akkuinformationen
Informationen zu Geschwindigkeit und Fahrstrecken an: Drücken Sie POWER. Drücken Sie DOWN, um mit dem roten Pfeil den Eintrag „Product Infor“ zu markieren: Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 29... -
Seite 30: Battery Infor: Akkuinformationen
Pfeil muss sich direkt vor Befindet sich der rote Pfeil vor „EXIT“, drücken „Informations“ befinden: Sie POWER: Sie gelangen wieder in den regulären Anzeige- modus. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 30... -
Seite 31: Self-Testing: System-Selbsttest
Drücken Sie POWER, und das System beginnt Fahren Sie unter „Informations“ den Punkt „Self- sofort mit dem Selbsttest. Folgen Sie den An- Testing“ an: weisungen auf dem Display: Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 31... - Seite 32 Drücken Sie POWER, um das Ergebnis des letz- ten Selbsttests anzuzeigen: Nach Ablauf von 30 Sekunden springt die Dis- playanzeige zurück in den regulären Anzeige- modus. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 32...
-
Seite 33: Fehlerbehebung
Sie den Umrüstsatz nicht weiter und kontaktieren Sie uns über das Retourenformular auf unserer Webseite und / oder rufen Sie beim Kundenservice an. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 33... -
Seite 34: Häufige Fragen
Möglicherweise ist der Akku fast leer. Überprüfen Sie den Ladestand des Akkus und laden ihn ggfs. auf. Prüfen Sie, ob das Kontrolllämpchen des Tretsensors bei eingeschaltetem System und einer Kurbelbewegung in Fahrtrichtung blinkt. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 34... -
Seite 35: Sicherheitshinweise
Bitte werfen Sie nur entladene Batterien in die aufgestellten Behälter und kleben Sie die Pole ab. Alle Batterien und Akkus werden wieder verwertet. Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH Seite 35... -
Seite 36: Impressum
Amtsgericht Mannheim - Registergericht - HRB 707072 USt-ID: DE265818731 Copyright © 2018 by Electric Bike Solutions GmbH. All Rights Reserved. Irrtum und technische Änderungen vorbehalten! Bedienungsanleitung EBS V2 TFT Farbdisplay 850C, V1.0 Copyright © 2018 by Electric Bike Solutions GmbH...
