Montageanleitung
EBS PUMA V2 / EBS BergFex V2
Montageanleitung EBS PUMA V2 – 250 Watt Pedelec Umbausatz
Montageanleitung EBS BergFex V2 – 500 Watt E-Bike Umbausatz

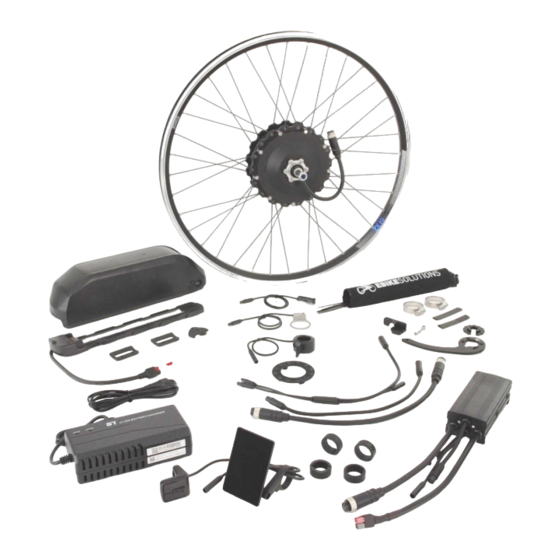

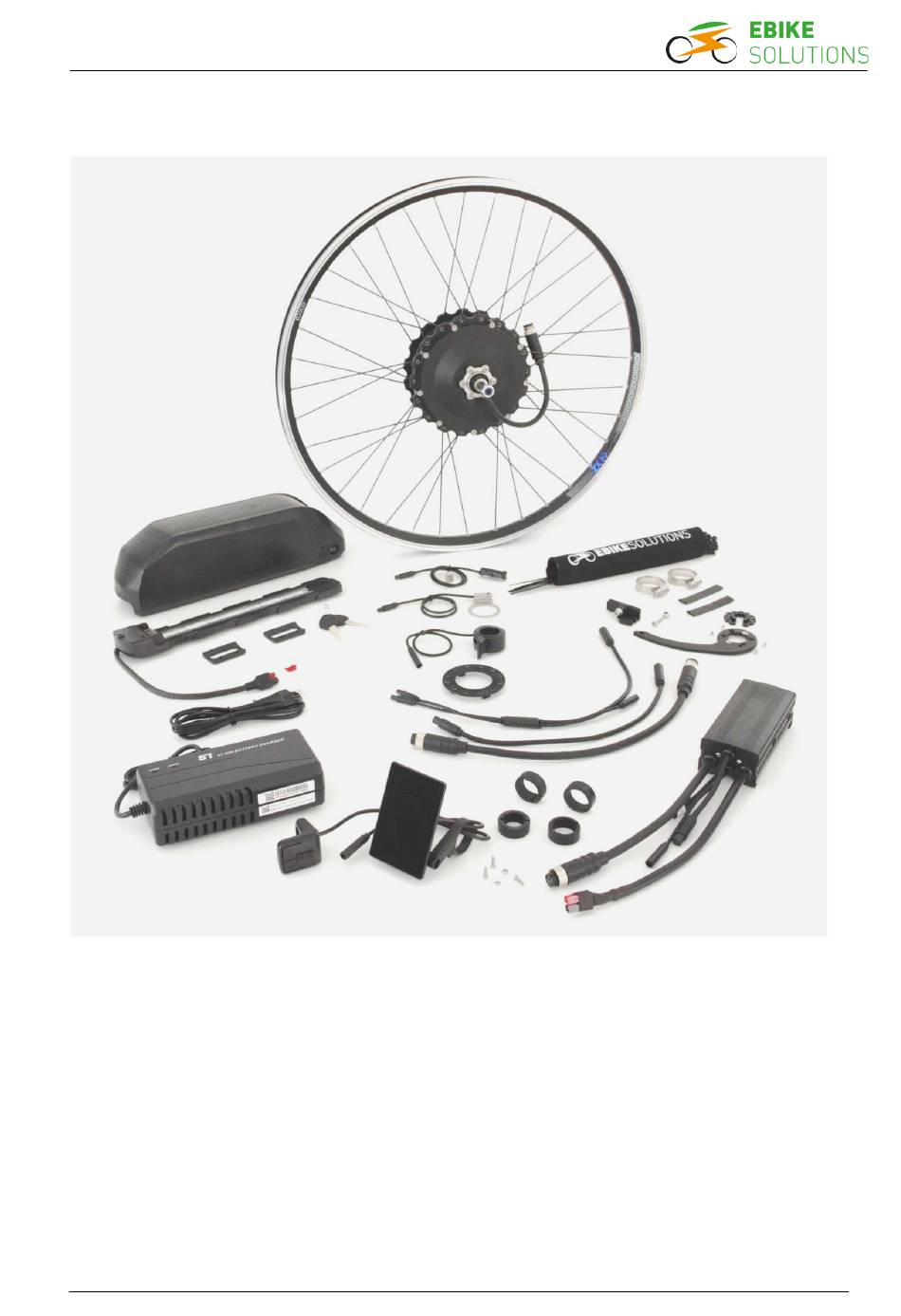

Beispielhafte Zusammenstellung eines Umbausatzes EBS PUMA V2 / EBS BergFex V2
Sehr geehrte Kundin,
sehr geehrter Kunde,
mit diesem Umbausatz der Electric Bike Solutions GmbH haben Sie ein technisch hochwertiges Produkt erworben.
Unser Ziel ist es, dass Sie möglichst lange Freude daran haben.
Bitte lesen Sie für einen erfolgreichen und sicheren Umbau unbedingt diese Montageanleitung und beachten Sie
die Sicherheitshinweise.
Wir wünschen Ihnen viel Freude beim Umbau und stets gute Fahrt mit Ihrem Elektrorad!
Ihr Electric Bike Solutions Team
Montageanleitung EBS PUMA_Bergfex_V2, V1.05
Copyright© 2021 by Electric Bike Solutions GmbH
Seite 1 von 91

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für electric bike solutions EBS PUMA V2

Inhaltszusammenfassung für electric bike solutions EBS PUMA V2

  • Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde, mit diesem Umbausatz der Electric Bike Solutions GmbH haben Sie ein technisch hochwertiges Produkt erworben. Unser Ziel ist es, dass Sie möglichst lange Freude daran haben. Bitte lesen Sie für einen erfolgreichen und sicheren Umbau unbedingt diese Montageanleitung und beachten Sie die Sicherheitshinweise.

  • Seite 2: Inhaltsverzeichnis

    1.1. Begriffe und Abkürzungen ........................4 1.2. Über diese Montageanleitung ........................4 1.3. Sicherheitshinweise ..........................5 1.4. Charakterisierung der Umbausätze EBS PUMA V2 bzw. EBS BergFex V2 ..........5 1.5. Transportschäden ............................. 6 1.6. Lieferumfang ............................. 6 1.7. Technische Daten der PUMA-Motoren..................... 7 1.8.
  • Seite 3 3.2. Erste Hilfe bei Startproblemen ....................... 85 Allgemeine Hinweise ..........................85 Kundenservice ............................86 Impressum ..............................86 Verkabelungsplan EBS PUMA V2 / EBS BergFex V2, Kabellängen ............. 87 Montageanleitung EBS PUMA_Bergfex_V2, V1.05 Copyright© 2021 by Electric Bike Solutions GmbH Seite 3 von 91...

  • Seite 4: Bevor Sie Mit Dem Umbau Beginnen

    Fahrrad mit Blick in Fahrtrichtung. • EBS PUMA V2, EBS BergFex V2 = Bezeichnung der hier behandelten Umbausätze. „EBS PUMA V2“ entspricht dem EBS PUMA V2 250 Watt Pedelec Umbausatz, „EBS Bergfex V2“ entspricht dem EBS BergFex V2 500 Watt E-Bike Umbausatz.

  • Seite 5: Sicherheitshinweise

    Mittelgebirge kraftvoll zu unterstützen. Das Beste daran: Trotzdem hält er alle Pedelec-Richtlinien ein. Im Vergleich zum EBS Plug & Drive V2 oder EBVS Climber V2 ist der EBS PUMA V2 250 Watt Pedelec Umbausatz spürbar leistungsstärker. Dadurch ist er in der Lage, seine Geschwindigkeit auch bei längeren Steigungen kon- stant zu halten.

  • Seite 6: Transportschäden

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 kommen hier Akkus mit 46,8 Volt oder 50,4 Volt Nennspannung zum Einsatz, und auch der Controller wird auf eine höhere Leistungsabgabe und Geschwindigkeit hin programmiert. Der EBS BergFex ist Ihr starker Begleiter für anspruchsvolle Touren in bergigen Gebieten und kraftvoller Helfer bei schweren Lasten.

  • Seite 7: Technische Daten Der Puma-Motoren

    • Verlängerungskabel Controller / Verteiler, mit 9 Pins, Kabellänge 30 cm • Verbindungsklammer für Anderson® PowerPole® Stecker • Kettenstrebenschutz, rechteckig • Mehrere Kabelbinder • Montageanleitung EBS PUMA V2 und EBS BergFex V2 • Montage- und Betriebsanleitung für das Display 1.7. Technische Daten der PUMA-Motoren PUMA-Motortyp...
  • Seite 8 Montageanleitung EBS PUMA V2 / EBS BergFex V2 PUMA-Motortyp 250 Watt Vorderradmotor 250 Watt Hinterradmotor 500 Watt Vorderradmotor 500 Watt Hinterradmotor Zahnkranz-Kassettenaufnahme nein ja, für 7- bis 10-fach Kassetten: • Bei 7-fach Kassetten ist EBS Art.-Nr.: aefwmowa02-set zu- sätzlich einmal erforderlich.

  • Seite 9: Technische Daten Des Controllers

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 1.8. Technische Daten des Controllers Controllerdaten Bei Umbausatz: Bei Umbausatz: EBS PUMA V2 EBS BergFex V2 250 Watt Pedelec Umbausatz 500 Watt E-Bike Umbausatz EBS Artikelnum- cong01 cong01 Bezeichnung EBS Next Generation Controller, EBS Next Generation Controller, 36 Volt –...

  • Seite 10: Werkzeug Und Arbeitsplatz

    • Bei Hinterradmotor EBS PUMA V2, an dem von EBS keine Zahnkranz-Kassette montiert wurde: Kassettenabzie- • Bei Hinterradmotor EBS PUMA V2, an dem von EBS keine Zahnkranz-Kassette montiert wurde, und falls die bisher verwendete Zahnkranz-Kassette auf den Motor umgesetzt werden soll: Kettenpeitsche •...

  • Seite 11: Umrüstung / Montage Der Komponenten

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2. Umrüstung / Montage der Komponenten Die Montage der Komponenten am Rad gliedert sich in folgende Abschnitte: 2.1. Laufrad mit EBS PUMA Vorderradmotor, oder 2.2. Laufrad mit EBS PUMA Hinterradmotor 2.3. Akkuhalterung und Akku 2.4.

  • Seite 12: Laufrad Mit Vorderradmotor

    überspringen Sie dieses Kapitel und fahren direkt mit Kapitel ➔ 2.2. fort! 2.1.1. Motor einspeichen und zentrieren Sollten Sie den Umbausatz EBS PUMA V2 bzw. EBS BergFex V2 in der Variante „ohne Einspeichen“ erwor- • Bei einer Vorderradbremse den Bremskörper ben haben, müssen Sie Ihren Motor jetzt in eine ge-...

  • Seite 13: Komponenten Des Vorderrades Umbauen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Lösen Sie die Schnellspannachse von Hand bzw. Um Schlauch und Reifen an Ihrem neuen Laufrad zu die Achsmuttern links und rechts mit einem montieren, gehen Sie wie folgt vor: 15 mm Ring- oder Gabelschlüssel: Sorgen Sie dafür, dass sich die Ventilöffnung im...

  • Seite 14: Demontage / Montage Der Bremsscheibe

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Herstellers. In der Regel befinden sich diese auf dem Reifen. 2.1.3.2. Demontage / Montage der Bremsscheibe Ist an Ihrem Vorderrad keine Scheiben- bremsanlage montiert, überspringen Sie dieses Kapitel und fahren direkt mit Kapitel ➔...

  • Seite 15: Laufradeinbau

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Prüfen Sie, ob sich die Motorachse des Laufrades vollständig in beide Ausfallenden der Vorderrad- gabel einschieben lässt: Dazu die Motorachse des Laufrades bis zum An- schlag in die beiden Ausfallenden der Gabel ein- schieben.
  • Seite 16 Sie keine Kante in das Ausfallende hin- schritt) lediglich teilweise im Ausfallende, müs- einfeilen: sen Sie auch beim EBS PUMA V2 250 Watt Pede- lec Umbausatz eine zweite, d.h. eine weitere zu- sätzliche, Drehmomentstütze verbauen! Beach- ten Sie in jedem Fall die untenstehenden Aus- führungen.

  • Seite 17: Laufrad In Der Vorderradgabel Befestigen, Montage Der Drehmomentstütze(N)

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 • Der Drehmomentstütze sind zwei sogenannte Nun sollte sich die Motorachse in die Ausfallenden einsetzen lassen: „offene C-Scheiben“ beigepackt: Entfernen Sie Schmutz und Metallspäne mit ei- nem Baumwolltuch. Den vorher eingesteckten Abstandshalter aus Karton bzw.
  • Seite 18 Umbausatzes ist eine zweite Drehmomentstütze be- reits enthalten. Verbauen Sie unbedingt beide Dreh- momentstützen an Ihrem Rad! In der Basisbox des EBS PUMA V2 250 Watt Pedelec Umbausatzes ist eine Drehmomentstütze enthalten. Eine ggfs. notwendige zweite Drehmomentstütze ist somit im Bedarfsfall gesondert zu erwerben.
  • Seite 19 Unterlegscheiben beim: muttern nochmals, dass das Laufrad mittig in der Gabel sitzt. • EBS PUMA V2 Umbausatz direkt auf die Dreh- momentstütze und auf der anderen Achsseite Sollten im Lieferumfang eine oder zwei schwarze auf die Achse bzw. auf die offene C-Scheibe.
  • Seite 20 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Tipp: Sind an Stelle der Stoppmutter eine Tipp: Um die Gabelstandrohre vor Kratzern zu schüt- Mutter sowie eine Unterlegscheibe im Set zen, können Sie vor der Montage der Schlauchschellen beigepackt, stecken Sie zuerst die Unterleg- je ein Gummiprofil in der passenden Länge ablängen...

  • Seite 21: Bremsfunktion Wiederherstellen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Ist auf beiden Achsseiten eine Drehmoment- stütze verbaut, komplettieren Sie die zweite Drehmomentstütze samt Befestigung analog der oben beschriebenen Vorgehensweise. 2.1.4.3. Bremsfunktion wiederherstellen Ist Ihr Rad mit einer Scheibenbremse ausgestattet, prüfen Sie jetzt, ob die Bremsscheibe schleiffrei durch den Bremssattel läuft.

  • Seite 22: Laufrad Mit Hinterradmotor

    überspringen Sie dieses Kapitel und fahren direkt mit Kapitel ➔ 2.3. fort! 2.2.1. Motor einspeichen und zentrieren Sollten Sie den Umbausatz EBS PUMA V2 bzw. EBS BergFex V2 in der Variante „ohne Einspeichen“ er- worben haben, müssen Sie Ihren Motor jetzt in eine geeignete Felge einspeichen und zentrieren.

  • Seite 23: Komponenten Des Hinterrades Umbauen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Nehmen Sie das Hinterrad vom Fahrrad ab: Achtung: Bei hydraulischen Bremsen das Rad nicht länger als unbedingt notwendig auf dem Kopf ste- hen lassen. Drehen Sie das Rad in Umbaupausen wieder um! Vor der ersten Fahrt ist die korrekte Funktion der Bremsen zwingend festzustellen! An- dernfalls können schwere Verletzungen die Folge...

  • Seite 24: Demontage / Montage Der Zahnkranz-Kassette

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2.2.3.2. Demontage / Montage der Zahnkranz- Kassette Ist am bislang genutzten Laufrad eine Zahnkranz-Kas- sette montiert, können Sie diese am neuen Laufrad mit Hinterradmotor meist weiterverwenden. Ist am bislang genutzten Laufrad jedoch ein Schraub- kranz montiert, kann dieser nicht auf das neue Lauf- rad übertragen werden, da er mechanisch nicht auf...
  • Seite 25 Montageanleitung EBS PUMA V2 / EBS BergFex V2 • Stecken Sie die beiden Unterlegscheiben aus Um die Zahnkranz-Kassette von Ihrem Laufrad zu ent- fernen, gehen Sie wie folgt vor: dem Set aefwmowa02 auf den Freilaufkörper. Kettenpeitsche anlegen. Hinweis: Bei 8 – 11 fach Zahnkranz-Kassetten sind diese Unterlegscheiben in der Regel nicht erfor- Abzieher aufstecken und Ring- oder Gabelschlüssel...

  • Seite 26: Demontage / Montage Der Bremsscheibe

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Ziehen Sie das Ritzelpaket mit dem Drehmoment- schlüssel fest. Das Anzugsdrehmoment beträgt 40 Nm: Nehmen Sie die Bremsscheibe vom Laufrad ab. Zur Montage der Bremsscheibe am neuen Laufrad mit Motor gehen Sie wie folgt vor:...

  • Seite 27: Laufradeinbau

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Setzen Sie an Stelle des Distanzrings die Brems- 2.2.4. Laufradeinbau scheibe auf: In diesem Kapitel wird das neu aufgebaute Laufrad mit • Achten Sie darauf, dass Sie die Bremsscheibe Motor in das Fahrrad eingebaut. Der Einbau des Hinter- in korrekter Drehrichtung montieren (in die- rades sollte mit einer weiteren Person erfolgen.
  • Seite 28 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Positionieren Sie die Drehmomentplatte über der Bei Scheibenbremsanlagen: Achsverzahnung. Die glatte Seite der Drehmo- Den vorher eingesetzten Abstandshalter aus Kar- mentplatte zeigt dabei zum Motor hin, die profi- ton bzw. die Transportsicherung wieder aus dem lierte Seite nach oben (vom Motor weg).
  • Seite 29 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Setzen Sie die Motorachse des Laufrades in die beiden Ausfallenden am Hinterbau ein: Dazu den Kettenspanner nach hinten schwenken, die Kette auf das kleinste Ritzel legen und die Motorachse in die Ausfallenden schieben. Hierbei ggfs.
  • Seite 30 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Schräge Ausfallenden • … unterhalb der Motorachse befindet, wenn das Rad nicht auf dem Kopf steht, da es bei- spielsweise in einem Montageständer befes- tigt ist. Hat Ihr Rahmen einen anderen Winkel an den Ausfallenden - z.B.
  • Seite 31 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Setzen Sie die Drehmomentstütze in der zuvor ermittelten optimalen Ausrichtung erneut auf die Drehmomentplatte. Verschrauben Sie die Drehmomentstütze mit 5 bzw. 6 Stück der M4 Senkkopfschrauben (Torx T20). Denken Sie daran, diese Schraubverbindungen mit Schraubensiche- rung zu sichern (z.B.

  • Seite 32: Drehmomentstütze Verschrauben, Laufrad Im Rahmen Befestigen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 mit „nur“ 5 Schrauben hält die Drehmoment- Rahmanstrebe aufliegt. Achten Sie dabei auf das stütze sicher auf der Drehmomentplatte: Motorkabel! Richten Sie den Rahmenhalter so aus, dass er sich gut mit der Drehmomentstütze verbinden lässt.
  • Seite 33 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Beide Schellen öffnen und den Schellenschutz auf beide Schellen schieben. Montieren Sie beide Schellen an Rahmenhalter und Kettenstrebe: Schraube und Mutter mittels eines 4 mm Inbus- schlüssels und eines 8 mm Ring- oder Gabel- schlüssels fest miteinander verschrauben:...

  • Seite 34: Bremsfunktion Wiederherstellen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Sie darauf, dass die Rundachse bis zum Anschlag Bremszug ausgehängt haben, hängen Sie ihn wie- in den beiden Ausfallenden sitzt. der ein. Evtl. muss die Bremse neu eingestellt werden. Das Anzugsdrehmoment für die Achsmuttern be- trägt 35 Nm:...

  • Seite 35: Akkuhalterung Und Akku Montieren

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 • Schnellverschlusshebel wieder komplett nach 2.3. Akkuhalterung und Akku montieren oben bewegen: EBS bietet diverse Akkutypen mit unterschiedlichen Kapazitäten und Nennspannungen für Pedelecs und E-Bikes an. Zu Ihrem Akku benötigen Sie zudem ne- ben einer dazu passenden Akkuhalterung auch ein geeignetes Ladegerät.

  • Seite 36: Ebs Trinkflaschenakku

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Sofern erforderlich, wird die Akkuhalterung in einem Akkuhalter darf keinen Kontakt zu drehenden vorgelagerten Montageschritt zusammengesetzt, be- oder sich bewegenden Bauteilen wie Bremszügen, vor sie am Rad montiert wird. Kettenblättern, Umwerfer, etc. aufweisen.

  • Seite 37: Ebs Sattelstützenakku

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Um den Akku in der Halterung zu verriegeln, drü- cken Sie auf die schwarze Kunststoffabdeckung: Fahren Sie von hier aus direkt mit Kapitel ➔ 2.4. fort! 2.3.2. EBS Sattelstützenakku 2.3.2.1. Akkuhalterung montieren...
  • Seite 38 Montageanleitung EBS PUMA V2 / EBS BergFex V2 • Wenn in Ausnahmefällen der Akku „im Querformat“ am Rad verbaut werden soll, muss die Ladestandsanzeige des Akkus später nach rechts in Fahrtrichtung zeigen. Der Akku wird von oben (also vom Sattel her) auf die Halterung geschoben.
  • Seite 39 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Jetzt die Verstärkungsplatte auf die Gehäusevor- Die Kabeltülle in den dafür vorgesehenen Aus- derseite (mit Kabel) auflegen: schnitt legen: Das Schloss aufsetzen: Jetzt das Schloss „einfädeln“ und die Gehäuse- rückseite aufsetzen: Die gesamte Einheit festhalten und umdrehen.
  • Seite 40 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Sattelstütze vom Rad abnehmen und die soeben Wählen Sie die optimale Position (Höhe) zur Be- montierte Einheit von unten her auf die Sattel- festigung der Sattelstützenhalterung an Ihrem stütze aufschieben: Rad aus: Schlüssel einstecken und gegen den Uhrzeigersinn...

  • Seite 41: Akku Einsetzen, Verriegeln, Entnehmen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Schieben Sie den Akku von links bis zum Anschlag auf die Halterung auf: Montieren Sie nun die Sattelstütze samt Akkuhal- terung und Akku in der passenden Höhe wieder am Rad: Haben Sie die horizontale Akkuausrichtung gewählt, wird der Akku von oben auf die Halterung aufge- setzt.

  • Seite 42: Ebs Gepäckträgerakku

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Hinweis: Verriegeln Sie den Akku immer, wenn 2.3.3. EBS Gepäckträgerakku Sie Ihr Pedelec nutzen! EBS bietet verschiedene Gepäckträgertypen an: • Gepäckträger aus Aluminium Um den Akku aus der Halterung zu entnehmen, • Gepäckträger aus Stahl stecken Sie den Schlüssel in das Schloss und dre-...
  • Seite 43 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Um die Akkuhalterung zu montieren, gehen Sie wie Die Kunststoffbox so einschieben, dass die Boh- folgt vor: rungen der Box und des Gepäckträgers überei- Sollte das Fahrrad noch auf dem Sattel und dem...
  • Seite 44 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Lockern Sie mit einem 5 mm Inbusschlüssel die beiden Schrauben der unteren Haltestreben (Schrauben nicht herausdrehen), damit Sie die Befestigungspunkte für Ihren Rahmen anpassen können: So sieht dieser Bereich an der kleinen Gepäck- trägervariante (Laufradgröße von 20“...
  • Seite 45 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Stellstangen, die sich dann einfach am Fahrrad- rahmen befestigen lassen. Je nach Breite der Hinterbaustreben Ihres Rahmens kann es somit notwendig sein, die Stellstangen wechselseitig zu tauschen, um eine spannungs- freie Montage der Streben zu ermöglichen.

  • Seite 46: Akku Einsetzen, Verriegeln, Entnehmen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 EBS längere Streben (240 mm) unter der Art.-Nr.: abrcst-01 (zweimal erforderlich) erwerben. Alle Schraubverbindungen endgültig festziehen. Falls gewünscht, können Sie an beiden Gepäck- trägertypen eine handelsübliche Gepäckträger- rückleuchte oder einen Reflektor mit einem Lochabstand von 50 mm oder 80 mm anbringen: Um den Akku zu verriegeln, drehen Sie den Schlüs-...
  • Seite 47 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Drücken Sie weiterhin auf die Feder und schieben Jetzt die komplette Einheit bis zum Anschlag nach Sie die Feder der Federklappe wie im Foto ge- hinten ziehen: zeigt unter die Querstrebe des Gepäckträgers:...

  • Seite 48: Optional: Montage Der Packtaschenadapter

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Die Federklappe ist nun fertig montiert: Stoppmutter M5 in die passende Aussparung des Kunststoff-Halteclips legen, und mit der Inbus- 2.3.3.4. Optional: Montage der Packtaschenadap- schraube M5x25 mm von der Gegenseite her verschrauben (4 mm Inbusschlüssel): Fahren Sie von hier aus direkt mit Kapitel ➔...

  • Seite 49: Ebs Purepower V1 Rahmenakku

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2.3.4. EBS PurePower V1 Rahmenakku 2.3.4.2. Akku einsetzen, verriegeln, entnehmen Den EIN / AUS-Schalter am Akku in Stellung „AUS“ 2.3.4.1. Akkuhalterung montieren bringen, d.h. der Schalter ist plan mit dem Akkuge- Um die Akkuhalterung zu montieren, gehen Sie wie häuse und die LED am Schalter leuchtet nicht.

  • Seite 50: Ebs Purepower V2 Rahmenakku

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Hinweis: Verriegeln Sie den Akku immer, wenn je nach Bohrung Schrauben mit den Abmessun- Sie Ihr Elektrofahrrad nutzen! gen M5x16 mm, bei Bedarf auch etwas länger (nicht im Lieferumfang enthalten). Zylinderschrau- Um den Akku wieder aus der Halterung zu ent- ben in der Trinkflaschenhalterung können nicht...
  • Seite 51 Montageanleitung EBS PUMA V2 / EBS BergFex V2 • Scheidet die Montage der genannten GRIN Sockel von der Halterung abnehmen und die eingesteckte Kontaktierung herausziehen. Produkte aus, muss die Akkuschiene modifi- Das Maß von der Rückseite des Sockels ziert werden. Gehen Sie dazu wie folgt vor: auf die Innenseite übertragen:...

  • Seite 52: Akku Einsetzen, Verriegeln, Entnehmen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Die ovale Unterlegscheibe in die Akkuhalte- rung einsetzen und die M5x16 mm Schraube in die obere Flaschenhaltergewindeöse schrauben (aufgrund der Bauhöhe ist eine Linsenkopfschraube notwendig - keine Zylinderschraube benutzen). Schraubensi- cherung verwenden:...

  • Seite 53: Ebs Purepower V3 Rahmenakku

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Kontaktieren Sie den Akku nun mit dem System, 2.3.6. EBS PurePower V3 Rahmenakku indem Sie den Akku auf der Halterung bis zum 2.3.6.1. Akkuhalterung montieren Anschlag in Richtung Tretlager verschieben: Die Akkuhalterung muss fest an mindestens zwei Punkten mit dem Rahmen verbunden werden.

  • Seite 54: Akku Einsetzen, Verriegeln, Entnehmen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 den Kontakten deutlich größer als im hier behan- delten Montagebeispiel (siehe Abbildung unten): Platzieren Sie die Akkuhalterung mit den Gum- mielementen am Unterrohr. Schrauben Sie die Einheit an den beiden Flaschenhaltergewin- Sollten Sie feststellen, dass sich die Akkuhalte- deösen fest.
  • Seite 55 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Setzen Sie den Akku mit einem Abstand von ca. 1 cm von unten gesehen auf die Halterung: Abstand ca. 1 cm Drehen Sie den Schlüssel bis zum Anschlag nach rechts. Der Verriegelungsstift am Akku bewegt sich nach unten in Richtung Halterung.

  • Seite 56: Controller Montieren

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2.4. Controller montieren Führen Sie zwei lange Kabelbinder oben und un- ten durch die Haltelaschen am Controller: Sollte das Fahrrad noch auf Lenker und Sattel ste- hen, drehen Sie es wieder um. Die nachfolgenden Arbeitsschritte gestalten sich einfacher, wenn das Fahrrad auf den Laufrädern steht.

  • Seite 57: Magnetscheibe Und Pedalsensor (Pas) Montieren

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2.5.1. Vierkant-Tretsensorset Das Standardset beinhaltet Pedalsensoren sowie eine Magnetscheibe zur werkzeugfreien Montage. Fahren Sie von hier aus direkt mit Kapitel Dieses Tretsensorset kann in der Regel dann verbaut ➔ 2.5. fort! werden, wenn zwischen Kurbel und Tretlager ein Ab- stand von mind.
  • Seite 58 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Legen Sie die beiden Hälften der Magnetscheibe um die Tretlagerachse (linke Fahrradseite). Die Aufschrift „WORKING SURFACE“ zeigt zur Tretla- germitte hin: Eine Seite der Magnetscheibe trägt die Aufschrift „WORKING SURFACE“. Diese Seite muss später zum Sensor zeigen, also zur Tretlagermitte hin: Verbinden Sie die beiden Hälften:...
  • Seite 59 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Das Ergebnis dieses Arbeitsschrittes sieht wie folgt aus: Ziehen Sie die beiden Kabelbinder am Rahmen fest und schneiden Sie die überstehenden Enden der Kabelbinder ab: Um den Tretsensor zu montieren, gehen Sie wie folgt vor: Das Kabel des Tretsensors für die linksseitige...

  • Seite 60: Vierkant-Tretsensorset Zur Professionellen Montage

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Tipp: Sollten sich im Betrieb versehentlich die Po- sition oder der Abstand des Tretsensors zur Mag- netscheibe ändern, kann dies zu einem „Ruckeln“ oder zum Aussetzen des Antriebs führen! Fahren Sie von hier aus direkt mit Kapitel ➔...
  • Seite 61 Montageanleitung EBS PUMA V2 / EBS BergFex V2 markiert. Diesen Tretsensor benötigen wir in unserem Einbaubeispiel nicht! Das Kabel des Tretsensors für die rechtsseitige Montage besitzt keinen solchen weißen Ring, es ist durchgängig schwarz. Diesen Tretsensor be- nötigen wir nachfolgend, da wir den Sensor auf der rechten Tretlagerseite verbauen werden.

  • Seite 62: Hollowtech Ii-Tretsensorset

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Fahren Sie von hier aus direkt mit Kapitel ➔ 2.6. fort! 2.5.2. Hollowtech II-Tretsensorset An vielen Fahrrädern ist ein Tretlager des Typs Shimano Hollowtech II verbaut. Daher zeigt die Anleitung nach- folgend den Einbau eines PAS-Sensors und einer Mag- netscheibe bei einem Rad mit Shimano Hollowtech II Standard.
  • Seite 63 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Werkzeug TL-FC16 ansetzen und von Hand gegen Gummi oder Kunststoff verwenden), anschlie- den Uhrzeigersinn aufdrehen. Der Achsdeckel wird ßend die Kette vorsichtig auf den Rahmen legen: gelöst: Die Kurbelgarnitur komplett herausnehmen und die Kette vom Tretlager bzw.
  • Seite 64 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Lagerschale samt Schellen-PAS und Distanzring Tipp: Bei einigen hochwertigen Kettenradgarnituren montieren. Achtung: Linksgewinde, d.h. gegen sind ggfs. Alu-Kettenblätter mit Torx-Schrauben ver- den Uhrzeigersinn festziehen: baut. Hier ist keine magnetische Haftung der Mag- netscheibe am Kettenblatt möglich.

  • Seite 65: Octalink- / Hollowtech I-Tretsensorset

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 TL-FC16 montieren und ohne weiteres Werkzeug Hinweis: gut handfest anziehen. Um das nachfolgend beschriebene Octalink-Tret- sensorset zu verbauen, müssen Sie ggfs. am Tretla- Die Klemmschrauben links und rechts jeweils mit gergehäuse Ihres Fahrradrahmens ein Loch samt 12 –...
  • Seite 66 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Jetzt werden die Kurbeln links und rechts abgezo- gen. Dazu benötigen Sie das Werkzeug TL-FC11: Verfahren Sie auf der linken Seite analog. Die Magnetscheibe auf das kleinste Kettenblatt • Inneres Gewindestück am Werkzeug heraus- an der Kurbel einclipsen.
  • Seite 67 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Uhrzeigersinns lösen und komplett heraus- drehen (TL-UN74 und 32 mm Ring- oder Ga- belschlüssel): • Lockern oder demontieren Sie die Züge und nehmen Sie die Zugführung ab. • Tretsensor und die zweiteilige EBS-Zugfüh- rung mit Ausrichtung zur Kettenradgarnitur über dem Gewinde positionieren.
  • Seite 68 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Langloch genügend weit nach links und rechts verschieben können. • Bohrung an geeigneter Stelle des Tretlagerge- häuses auf der Unterseite anbringen (Loch- durchmesser: 4,2 mm): Die eingedrehte Schraube muss auf der Innen- seite des Tretlagergehäuses idealer Weise bün-...

  • Seite 69: Speichenmagnet Und Speedsensor Montieren

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Nun das Tretlager von rechts einführen und gegen den Uhrzeigersinn mit 40 Nm verschrauben: Fahren Sie von hier aus direkt mit Kapitel Die Lagerschale links vollständig eindrehen und ➔ 2.6. fort! festschrauben.

  • Seite 70: Bremsgriff(E) Oder Bremsabschalter Montieren

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Höhe des Fadenkreuzes am Sensorgehäuse vor- bei bewegt! Dabei darf der Abstand zwischen Magnet und Sensor maximal 3 mm betragen. Wenn nötig, Sensor und Magnet entsprechend verschieben: Abstand max. 3 mm Tipp: Sollte sich ein Abstand von maximal 3 mm nicht einstellen lassen, müssen Sie den Sensor...

  • Seite 71: Bremsgriffe Montieren

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Bremszug am Bremsgriff aushängen: Je nachdem, ob Sie die Bremsgriffe bzw. einen Bremsabschalter verbauen möch- ten oder nicht, fahren Sie von hier aus direkt mit folgendem Kapitel fort: l Ich möchte weder Bremsgriffe noch Bremsabschalter montieren: Kapitel ➔...

  • Seite 72: Bremsabschalter Für Bowdenzüge Montieren

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Bremszug am Bremsgriff wieder einhängen: 2.7.2. Bremsabschalter für Bowdenzüge mon- tieren Dieser Bremsabschalter (EBS Art.-Nr.: aeeb0f-01) wird im bestehenden Bowdenzug eingebaut. Dadurch ist ein Wechsel des Bremsgriffs nicht erforderlich. Der Lieferumfang beinhaltet den Bremsabschalter für einen Bowdenzug.

  • Seite 73: Daumengas Oder Gasgriff Montieren

    Pedelec die Unterstützung im Bereich von 0 – 6 km/h stufenlos regeln, selbst wenn Sie nicht pedalieren. Daumengas bzw. Gasgriff sind nicht im Standard Lie- ferumfang des EBS PUMA V2 250 Watt Pedelec Um- bausatz enthalten. Bei Bedarf können Sie diese Kom- ponenten gesondert erwerben.

  • Seite 74: Vertikales Daumengas Montieren

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2.8.1. Vertikales Daumengas montieren EBS bietet zwei vertikale Daumengastypen an, deren Montage in den Kapiteln ➔ 2.8.1.1. sowie ➔ 2.8.1.2 beschrieben wird. 2.8.1.1. Für die rechte Lenkerseite Dieser Daumengastyp (EBS Art.-Nr.: aeth01-thv-r) wird auf der rechten Lenkerseite montiert.

  • Seite 75: Universal Passend Für Die Linke Oder Rechte Lenkerseite

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2.8.1.2. Universal passend für die linke oder Richten Sie das Daumengas jetzt aus und ziehen rechte Lenkerseite es mit einem 3 mm Inbusschlüssel fest: Dieser Daumengastyp (EBS Art.-Nr.: aeth01-thv-u) wird entweder links oder rechts am Lenker montiert.

  • Seite 76: Halbgasgriff Montieren

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Den rechten Griff wieder montieren, anschließend die Armaturen ausrichten und festziehen. Daumengas ausrichten und mit einem 2,5 mm In- busschlüssel festziehen: Den rechten Griff durch Aufschieben des Griffen- des (Festgriff) komplettieren. Den Halbgasgriff nach rechts bis an das Griffende schieben und mit einem 3 mm Inbusschlüssel...

  • Seite 77: Display Montieren

    Tipp: Optional bieten wir für die Displaymontage Dieser Kabelverteilertyp kann optional auch beim auch diverse Lenkeradapter an. Diese Adapter kom- EBS PUMA V2 250 Watt Pedelec Umbausatz in Ver- men in folgenden Fällen zu Einsatz: bindung mit einem zusätzlichen Daumengas oder •...

  • Seite 78: 1-Fach Kabelverteiler

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2.10.1.2. 2-fach Kabelverteiler Um den 2-fach Kabelverteiler zum Anschluss von Dis- Je nachdem, welche Komponenten Sie play und Daumengas / Gasgriff zu montieren, gehen verbauen möchten oder nicht, fahren Sie wie folgt vor:...
  • Seite 79 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Kabelverteiler gemäß Foto mit der zuvor ausge- wählten Schelle vormontieren: Falls Sie die Option Daumengas bzw. Gasgriff ge- wählt haben: Befestigen Sie die Schelle des Kabelverteilers am Den Stecker des Daumengases bzw. des Gasgriffs...

  • Seite 80: Motor-Verlängerungskabel

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Sind am Kabelverteiler noch freie Steckplätze vorhanden, stecken Sie jetzt die Schutzkappe(n) auf. So kann später über den Kabelverteiler keine Feuchtigkeit in das System eindringen. Fahren Sie von hier aus direkt mit Kapitel ➔...

  • Seite 81: Verlängerungskabel Controller / Verteiler

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 • Beim Vorderradmotor:  Tipp: • Beim Hinterradmotor: Nur wenn der Motor-Kabelstrang auch ohne zusätzli- ches Verlängerungskabel von der Länge ausreichend zur Herstellung einer wirkungsvollen Abtropfschlaufe dimensioniert ist, können Sie auf das Verlängerungs-...

  • Seite 82: Speedsensorkabel

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2.10.5. Speedsensorkabel Die Buchse des Speedsensorkabels (3 polig) mit dem 3 poligen Stecker des Kabelverteilers verbin- den: Den 9 poligen Stecker des Kabelverteilers mit der 9 poligen Buchse des Verlängerungskabels ver- binden: Tipp: Für große Rahmen führen wir auch Verlän-...

  • Seite 83: Tretsensorkabel

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 2.10.6. Tretsensorkabel 2.10.7. Akkukabel Die 3 polige Buchse des Tretsensorkabels mit Verbinden Sie den großen 2 poligen Stecker dem passenden Stecker des Controllers verbin- (Stecksystem Anderson® PowerPole®) der Ak- den: kuhalterung farbgleich mit dem dazu passenden...

  • Seite 84: Kabelbefestigung Und Kabelbinder

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 Die Montage der Komponenten aus dem Umbausatz EBS PUMA V2 / EBS BergFex V2 ist damit abgeschlos- sen: Fahren Sie von hier aus direkt mit Kapitel ➔ 3. fort! Fahren Sie von hier aus direkt mit Kapitel ➔...

  • Seite 85: Erste Hilfe Bei Startproblemen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 3.2. Erste Hilfe bei Startproblemen 4. Allgemeine Hinweise Das Display lässt sich nicht einschalten: Besonderheiten bei der Fahrweise mit Pedelecs • Ist der Akku aufgeladen und eingeschaltet? und E-Bikes: • Haben Sie die richtige Taste am Display lange •...

  • Seite 86: Kundenservice

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 benetzen und nicht „fluten“. Vor dem erneu- 6. Impressum ten Zusammenstecken gut ausblasen! Electric Bike Solutions GmbH Carl-Bosch-Straße 2 Gesetzliche Bestimmungen: D-69115 Heidelberg • Die Einhaltung der gesetzlichen Bestimmun- Telefon: +49 6221 871060 gen unterliegt Ihrer eigenen Verantwortung, Email: info@ebike-solutions.com...

  • Seite 87: Verkabelungsplan Ebs Puma V2 / Ebs Bergfex V2, Kabellängen

    Montageanleitung EBS PUMA V2 / EBS BergFex V2 7. Verkabelungsplan EBS PUMA V2 / EBS BergFex V2, Kabellängen Montageanleitung EBS PUMA_Bergfex_V2, V1.05 Copyright© 2021 by Electric Bike Solutions GmbH Seite 87 von 91...
  • Seite 88 Montageanleitung EBS PUMA V2 / EBS BergFex V2 Kabellängen verschiedener EBS Komponenten EBS Displays: aelcdat-05: EBS Display längs - Farbanzeige - USB - V2, mit separatem Bedienelement, Typ 860C: • Reine Kabellänge 21,8 cm, Stecksystem 3,6 cm, Gesamt 25,4 cm. Kabel zum Bedienelement 30,0 cm,...
  • Seite 89 Montageanleitung EBS PUMA V2 / EBS BergFex V2 bafb17-h-bk-ap, Halterung für EBS PurePower V3 Rahmenakku mit Anderson® PowerPole® Stecker 36 V, 17,25 Ah: • Reine Kabellänge 24,0 cm, Stecksystem 2,5 cm (Anderson® PowerPole®), Gesamt 26,5 cm bafb19-h-bk-ap, Halterungsschiene schwarz mit Controllerbox für Rahmenakku V3 BIG 50 V, 15Ah (verlän- gerter Befestigungsbereich;...
  • Seite 90 Montageanleitung EBS PUMA V2 / EBS BergFex V2 aexc3-160-01: • Reine Kabellänge 160,0 cm, Stecksystem Stecker 3,5 cm, Stecksystem Buchse 3,2 cm, Gesamt 166,7 cm EBS IPS Verlängerungskabel, 4 Pin, zum Anschluss zwischen Daumengas oder Gasgriff und Kabelverteiler: aexc4-020-01: • Reine Kabellänge 20,0 cm, Stecksystem Stecker 3,5 cm, Stecksystem Buchse 3,2 cm, Gesamt 26,7 cm aexc4-030-01: •...
  • Seite 91 • Reine Kabellänge 100,0 cm, Stecksystem Stecker 5,8 cm, Stecksystem Buchse 6,0 cm, Gesamt 111,8 cm Bitte beachten Sie: Bei den angegebenen Längen handelt es sich um ca.-Angaben, die nach oben und unten differieren können. Copyright © 2021 by Electric Bike Solutions GmbH. All Rights Reserved. Irrtum und technische Änderungen vorbehalten. Montageanleitung EBS PUMA_Bergfex_V2, V1.05 Copyright©...
