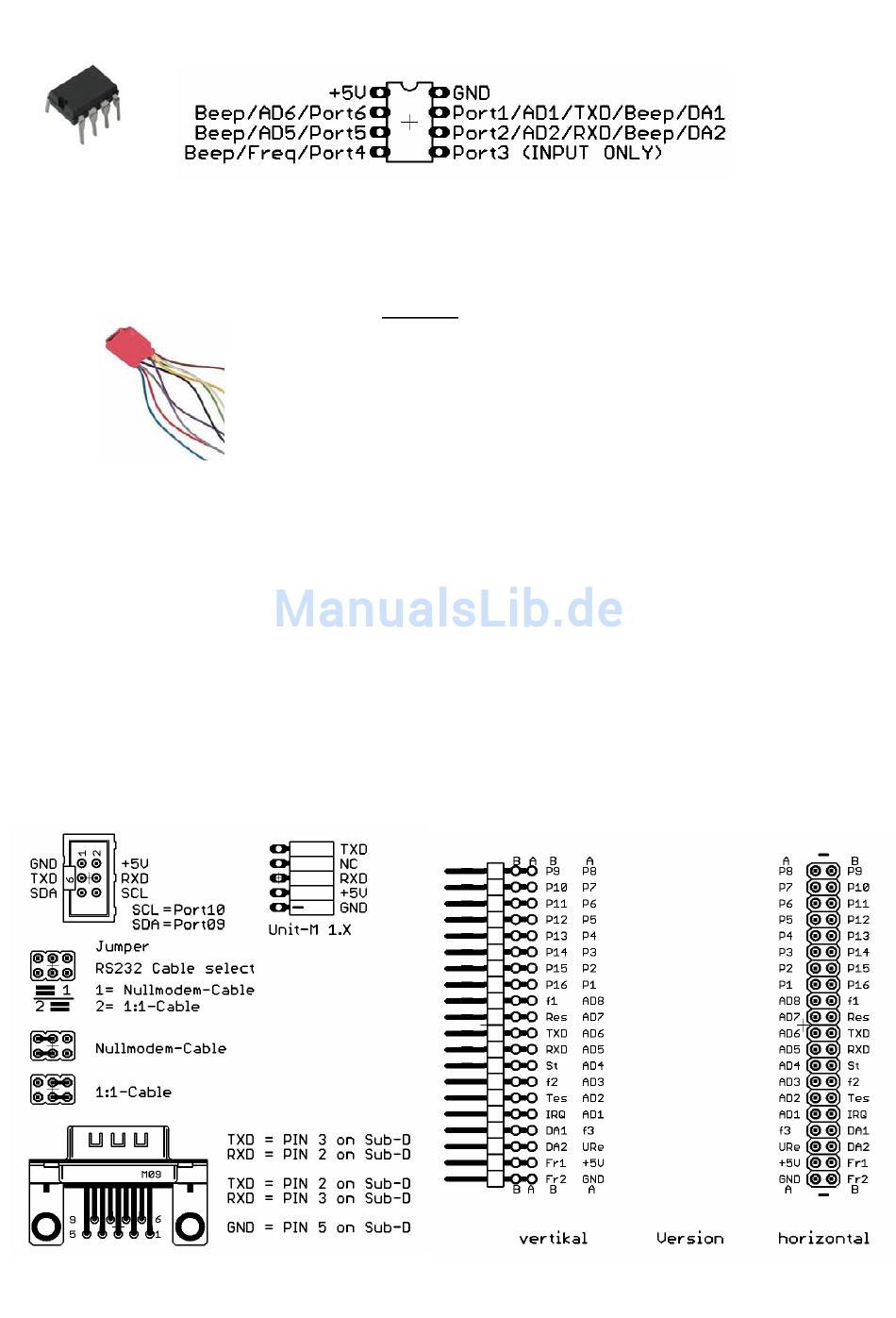

Anschlussplan Unit- Micro Chip (gesteckte Ansicht)
Anschlussplan Unit- Micro PCB
Achtung
Der Hersteller des Controllers fordert, dass für einen RESET die Spannung am Controller unter 100mV fallen muss.
Es ist daher erforderlich für einen Reset die MICRO komplett von der Stromversorgung zu trennen, ebenso bedeutet
dies dass alle Ports ebenfalls spannungslos sein müssen, um zu verhindern, dass Spannung über die Ports zum
Controller zurück gespeist wird.
Beachten Sie bitte diese Betriebseigenschaften wenn Sie die Micro ohne Micro- Modul und ohne Application-Board,
in Ihrer eigenen Anwendung einsetzen.
Beim Micro- Modul Best.-Nr. 19 83 81 werden während eines Downloads (S2) alle Ports mit Analogschaltern von
Ihrer Anwendung getrennt und die Schnittstellen-Ports auf die serielle Schnittstelle am Application-Board geschaltet.
Anschlüsse Schnittstellen/Erweiterungsmodule
Anschlüsse
Port1
= violett
Port2
= blau
Port3
= weis
Port4
= grau
Port5
= braun
Port6
= grün
GND
= schwarz
+5V
= rot
+12V
= gelb
20
