Betrieb mit Schnittstellen-/Programmiermodul RS232
Im Betrieb zeigt der Schnittstellen-/Programmieradapter RS232 sowohl den Sendebetrieb, als auch den
Empfangbetrieb mit einer Leuchtdiode (LED1) an. Mit dem Jumper JP1 können Sie festlegen ob als
Verbindungskabel ein 1:1 oder ein Nullmodemkabel verwendet werden soll. Beachten Sie den Bestückungsaufdruck
auf der Leiterplatte. Mit dem Produkt wird ein Nullmodemkabel ausgeliefert und der Jumper JP1 ist entsprechend
gesetzt.
Verbindung zum PC mit RS232
Schließen Sie nun das mitgelieferte Nullmodemkabel an eine freie serielle Schnittstelle Ihres Computers. Sollte für
die RS232 Verbindung bei Ihrem Computer nur noch eine 25-polige Schnittstelle frei sein, benötigen Sie einen
zusätzlichen Adapter.
Das Schnittstellen-/Programmier-Modul bietet Ihnen die Möglichkeit die RX/TX Leitungen der seriellen RS232
Schnittstelle zu tauschen um evtl. andere Schnittstellenkabel (1:1) anzuschließen.
Achten Sie bitte je nach verwendetem Anschlusskabel auf den korrekten Sitz der Jumpergruppe JP2
Nullmodemkabel (im Lieferumfang)
1:1Kabel
Betrieb Schnittstellen-/Programmiermodul USB
Während
bislang
hauptsächlich
Steueranwendungen Verwendung fand, hat sich inzwischen der USB- Anschluss immer mehr durchgesetzt.
Bei diesem Modul sorgt ein spezieller Software- Treiber am PC dafür, dass Daten von Programmen, die auf den im
Treiberprogramm eingestellten virtuellen COM- Port Hardwaremäßig auf den USB- Port umgeleitet werden.
Im Betrieb zeigt das Schnittstellen-/Programmier-Modul USB den Sendebetrieb mit LED1 (grün) und den
Empfangsbetrieb mit LED2 (rot) an.
Verbindung zum PC mit USB
Schließen Sie nun das mitgelieferte USB- Kabel an einen freien USB- Port Ihres Computers.
Betrieb am Application-Board
Während das Application-Board für die Unit-M 2.0 / Unit-M Advanced die Programmier- und Entwicklungsumgebung
darstellt, ist es für die Unit M-1.2 (ohne den Unit M-1.X Adapter Best.-Nr. 198875) ausschließlich zur
Programmierung geeignet. Die Unit-M 2.0 / Unit-M Advanced wird in die mittleren unteren Buchsenleisten am
Applikation Board gesteckt, oder mit dem Schnittstellenkabel über die Schnittstellensteckverbinder miteinander
verbunden. Die Unit M-1.2 wird in die seitlich gelegene 5polige Buchsenleiste am rechten oberen Rand eingesteckt.
Das Application-Board hat einen eigenen 5V Spannungsregler und versorgt die C-Control Unit mit der notwendigen
Betriebsspannung. Außerdem wandelt es den Schnittstellenpegel des PC auf das richtige Mass. Das Application-
Board bietet Ihnen zwei Möglichkeiten zur Versorgung mit einer Gleichspannung 9-15Volt.
Details dazu entnehmen Sie bitte dem Manual zum Application-Board/Einbaumodul BA003.
Starten der Entwicklungsumgebung (IDE)
Schalten Sie jetzt die Spannungsversorgung ein. Starten Sie die BASIC++ oder CCBASIC Entwicklungsumgebung
über das Windows® Startmenü oder mit dem Datei- Explorer.
Details hierzu finden Sie in der Entwicklungsumgebung mit eingebundenem online Manual bzw. im
Software- Manual zu CCBASIC.

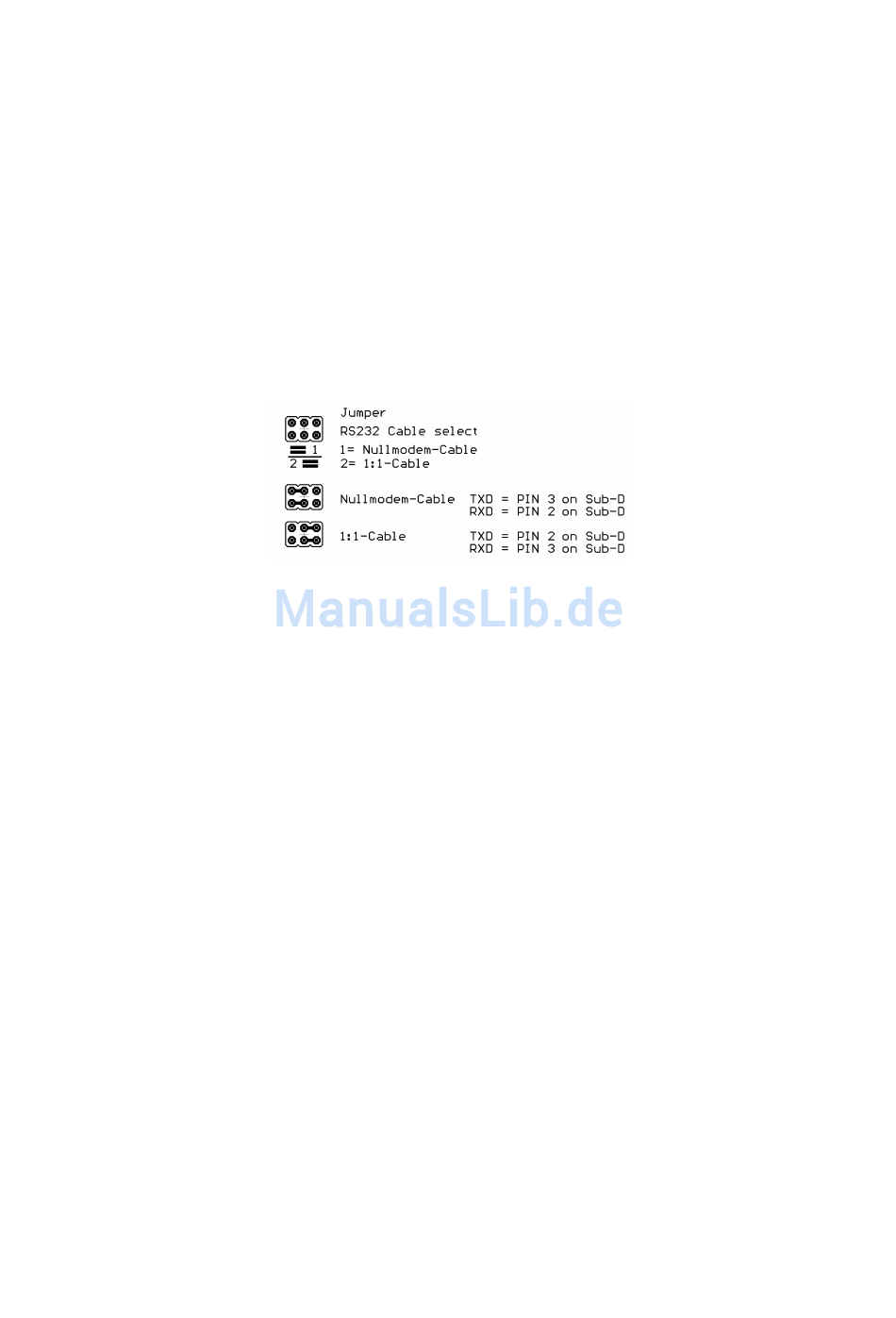

Jumpergruppe JP2 auf Position 1
Jumpergruppe JP2 auf Position 2
die
serielle
Schnittstelle
zur
Kommunikation
in
Mess-
Regel-
und
