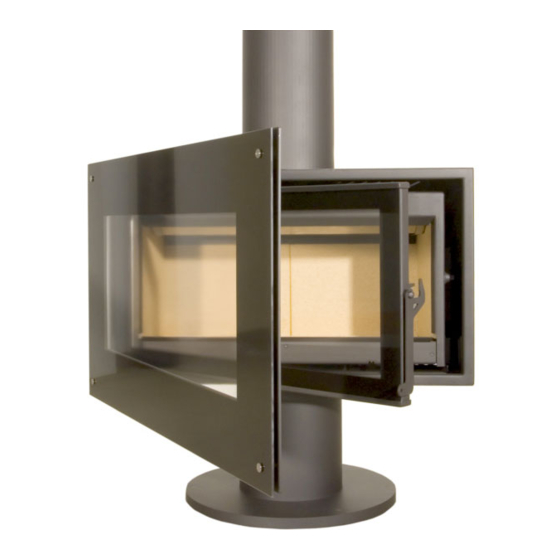

- Seite 1 VENUS HT/DHT MONTAGE- UND BEDIENUNGSANLEITUNG 700HT, 850HT, 1000HT, 850DHT Passion for fire...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. ALLGEMEIN ................3 1.1 TRANSPORT UND MONTAGE ......... 3 1.2 BRENNSTOFFE ............... 3 1.2.1 Holz 1.2.2 Verbotene Brennstoffe 1.3 ANZÜNDEN DES FEUERS ..........4 2. MONTAGEANLEITUNG ............5 2.1 MONTAGE ................5 2.2 LIEFERUMFANG ..............5 2.3 RAUCHKANAL ..............5-6 2.3.1 ABMESSUNG ZIERROHR .......... -
Seite 3: Allgemein
1.ALLGEMEIN 1.1. TRANSPORT UND MONTAGE • VENUS HT sollte stehend transportiert werden oder in Aus- nahmefällen in einem Winkel von 45 ° 1.2 BRENNSTOFFE 1.2.1 Holz Die Holzqualität ist sehr wichtig für eine optimale Funktionsfähigkeit des Kamins (Leistung, sauberes Glas, ...). Gute Qualität hat Holz, das mindestens 2 Jahre trocken gelagert wurde (+/- 18% Feuchtigkeitsgehalt). -
Seite 4: Anzünden Des Feuers
1.3 ANZÜNDEN DES FEUERS • Öffnen Sie das Fenster • Legen Sie kleine Holzstücke oder Anzünder dazu. • Zünden Sie das Feuer an. • Lassen Sie die Tür einen Spalt offen (+/- 3 cm). Hierdurch ent ein Turbo-Luf�ug der das Feuer entfacht. •... -
Seite 5: Montageanleitung
(Figur 3) 2.3 RAUCHKANAL Der Standarddurchmesser des Abgasstu�ens von VENUS HT beträgt: Venus 700 HT – 180 Ø Venus 850 HT – 200 Ø Venus 1000 HT – 250 Ø Venus 850DHT - Ø200 mm Die Vorgaben für den Bau des Schornsteinkanals müssen unbe- dingt beachtet werden. - Seite 6 MONTAGE- UND BEDIENUNGSANLEITUNG VENUS HT - HOLZ M-DESIGN...
-
Seite 7: Abmessung Zierrohr
X ( = 2507 --> +/- 2757 ) 1570 1600 Min. 50 mm X ( = 2507 --> +/- 2757 ) 1520 1550 Min. 50 mm MONTAGE- UND BEDIENUNGSANLEITUNG VENUS HT - HOLZ M-DESIGN... - Seite 8 X ( = 2512 --> +/- 2762 ) 1520 1550 Min. 50 mm X ( = 2507 --> +/- 2757 ) 1470 1500 Min. 50 mm MONTAGE- UND BEDIENUNGSANLEITUNG VENUS HT - HOLZ M-DESIGN...
-
Seite 9: Deckenanschluss
MONTAGE- UND BEDIENUNGSANLEITUNG VENUS HT - HOLZ M-DESIGN... -
Seite 10: Anschluss
2.4 ANSCHLUSS Wir empfehlen Ihnen, für den Anschluss ein Edelstahl oder 2mm Stahl Rohr. Dieses Rohr ist nicht im Lieferumfang des Gerätes enthalten 2.4.1 Deckenanschluss Zwischen Decke und Zierblende sollte ein minimaler Abstand von 5 cm eingehalten werden. Dies garantiert die Konvektions- strömung. -
Seite 11: Allgemeine Empfehlungen
3. ALLGEMEINE EMPFEHLUNGEN Bevor Sie das Gerät abmauern, muss das Gerät am Abgaskanal angeschlossen und getestet werden. Für eine optimale Fertigstel- lung sollten der Heizeinsa� und die Warmluftkanäle komple� isoliert werden. Der minimale Lufteingangs- und Ausgangsdur- chmesser sollte eingehalten werden und dem Schornstein entsp- rechend angepasst sein. -
Seite 12: Garantie
4. GARANTIE 4.1 DAUER UND EINSCHRÄNKUNGEN • 7 Jahre Garantie auf die allgemeine Struktur • 2 Jahre Garantie auf auswechselbare Ersa�teile und die Regelklappe • 1 Jahr Garantie auf die Ventilatoren und den Geschwindigkeitsregler • keine Garantie auf Glas, Dichtungen und die Chamotflex Pla�en 4.2 VORBEHALT Bei Nichteinhaltung der Anweisungen der Au�auanleitung, entfällt jegliche Garantie und Verantwortlichkeit des Herstellers.
