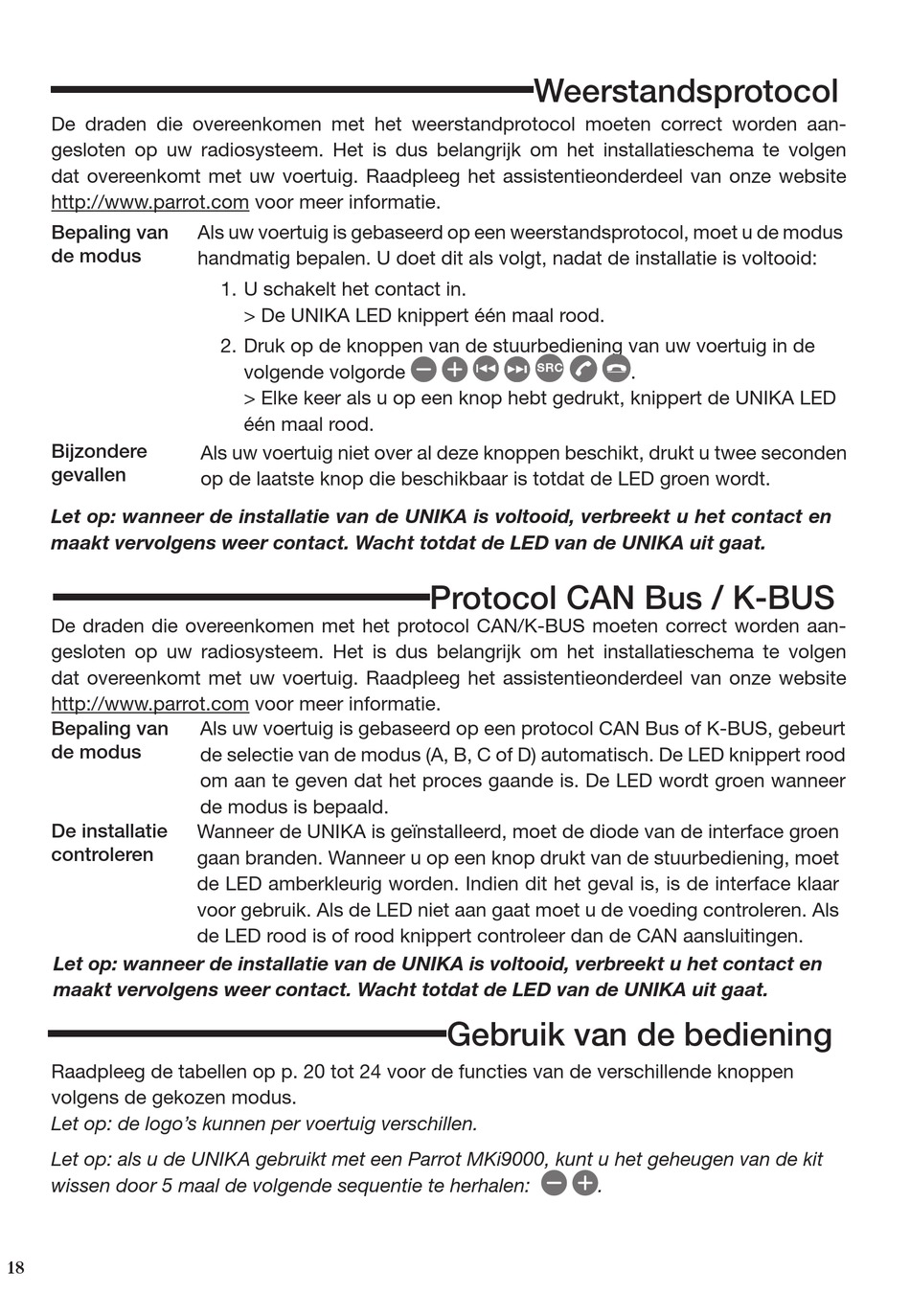

Parrot UNIKA MKi9200 Bedienungsanleitung Seite 18

De draden die overeenkomen met het weerstandprotocol moeten correct worden aan-
gesloten op uw radiosysteem. Het is dus belangrijk om het installatieschema te volgen
dat overeenkomt met uw voertuig. Raadpleeg het assistentieonderdeel van onze website
http://www.parrot.com voor meer informatie.
Bepaling van
de modus
Bijzondere
gevallen
Let op: wanneer de installatie van de UNIKA is voltooid, verbreekt u het contact en
maakt vervolgens weer contact. Wacht totdat de LED van de UNIKA uit gaat.
De draden die overeenkomen met het protocol CAN/K-BUS moeten correct worden aan-
gesloten op uw radiosysteem. Het is dus belangrijk om het installatieschema te volgen
dat overeenkomt met uw voertuig. Raadpleeg het assistentieonderdeel van onze website
http://www.parrot.com voor meer informatie.
Bepaling van
de modus
De installatie
controleren
Let op: wanneer de installatie van de UNIKA is voltooid, verbreekt u het contact en
maakt vervolgens weer contact. Wacht totdat de LED van de UNIKA uit gaat.
Raadpleeg de tabellen op p. 20 tot 24 voor de functies van de verschillende knoppen
volgens de gekozen modus.
Let op: de logo's kunnen per voertuig verschillen.
Let op: als u de UNIKA gebruikt met een Parrot MKi9000, kunt u het geheugen van de kit
wissen door 5 maal de volgende sequentie te herhalen:
18
Als uw voertuig is gebaseerd op een weerstandsprotocol, moet u de modus
handmatig bepalen. U doet dit als volgt, nadat de installatie is voltooid:
1. U schakelt het contact in.
> De UNIKA LED knippert één maal rood.
2. Druk op de knoppen van de stuurbediening van uw voertuig in de
volgende volgorde
> Elke keer als u op een knop hebt gedrukt, knippert de UNIKA LED
één maal rood.
Als uw voertuig niet over al deze knoppen beschikt, drukt u twee seconden
op de laatste knop die beschikbaar is totdat de LED groen wordt.
Als uw voertuig is gebaseerd op een protocol CAN Bus of K-BUS, gebeurt
de selectie van de modus (A, B, C of D) automatisch. De LED knippert rood
om aan te geven dat het proces gaande is. De LED wordt groen wanneer
de modus is bepaald.
Wanneer de UNIKA is geïnstalleerd, moet de diode van de interface groen
gaan branden. Wanneer u op een knop drukt van de stuurbediening, moet
de LED amberkleurig worden. Indien dit het geval is, is de interface klaar
voor gebruik. Als de LED niet aan gaat moet u de voeding controleren. Als
de LED rood is of rood knippert controleer dan de CAN aansluitingen.
Weerstandsprotocol
src
Protocol CAN Bus / K-BUS
Gebruik van de bediening
.
.
