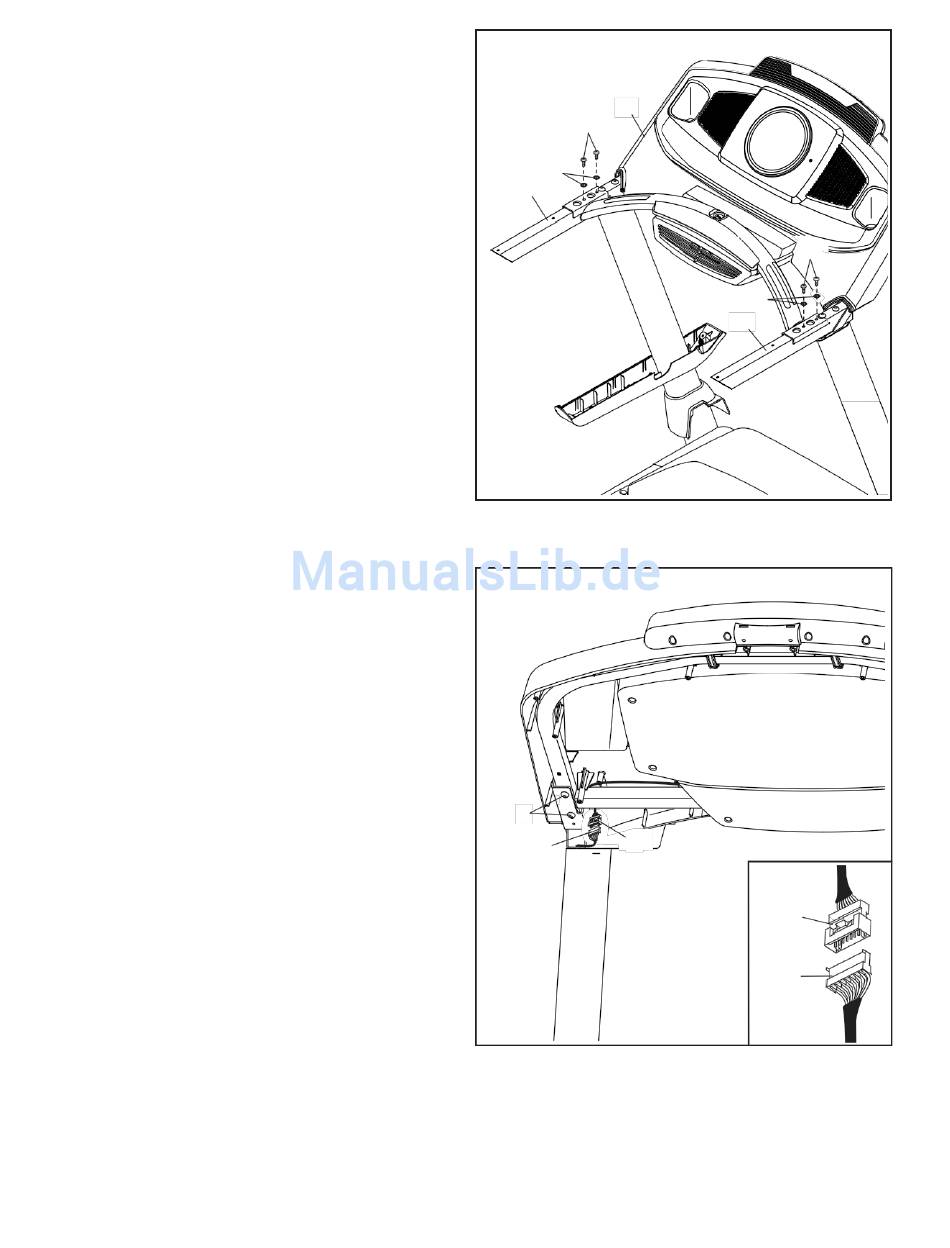

12. Befestigen Sie die Bedienfeldbasis (J) mit vier
Schrauben #10 x 3/4" (9) und vier
Sternscheiben #10 (5) am linken und rechten
Handgriff (86, 87); schrauben Sie alle
Schrauben per Hand ein, bevor Sie sie
festziehen.
13. Siehe dazu die kleine Zeichnung. Verbinden Sie das Strebenkabel (81)
mit dem Bedienfeldkabel (K). Die Anschlussstücke sollten sich problemlos
mit einem Klicken verbinden lassen. Sollte dies nicht der Fall sein,
drehen Sie eines der Stücke ein wenig, und versuchen Sie es erneut. WENN
DIE ANSCHLUSSSTÜCKE NICHT RICHTIG VERBUNDEN SIND,
BESTEHT DIE GEFAHR, DASS DAS BEDIENFELD BEIM EINSCHALTEN
DES STROMS BESCHÄDIGT WIRD.
Ziehen Sie die vier Schrauben 5/16" x
1/2" (4) sorgfältig fest (nur zwei sind auf
der Abbildung dargestellt).
12
J
9
5
86
4
81
K
13
9
5
87
K
81
