Kapazitätsmessung - Chauvin Arnoux C.A 5233 Bedienungsanleitung

Deutsch
Drücken Sie zwei Mal auf
2.
angezeigt.
3. Den schwarzen Prüfdraht an die Buchse COM
anschließen, den roten Prüfdraht an +;
4.
Legen Sie die Prüfspitzen an die Komponentenbuchsen;
Der Wert der Lastspannung erscheint auf der Anzeige.

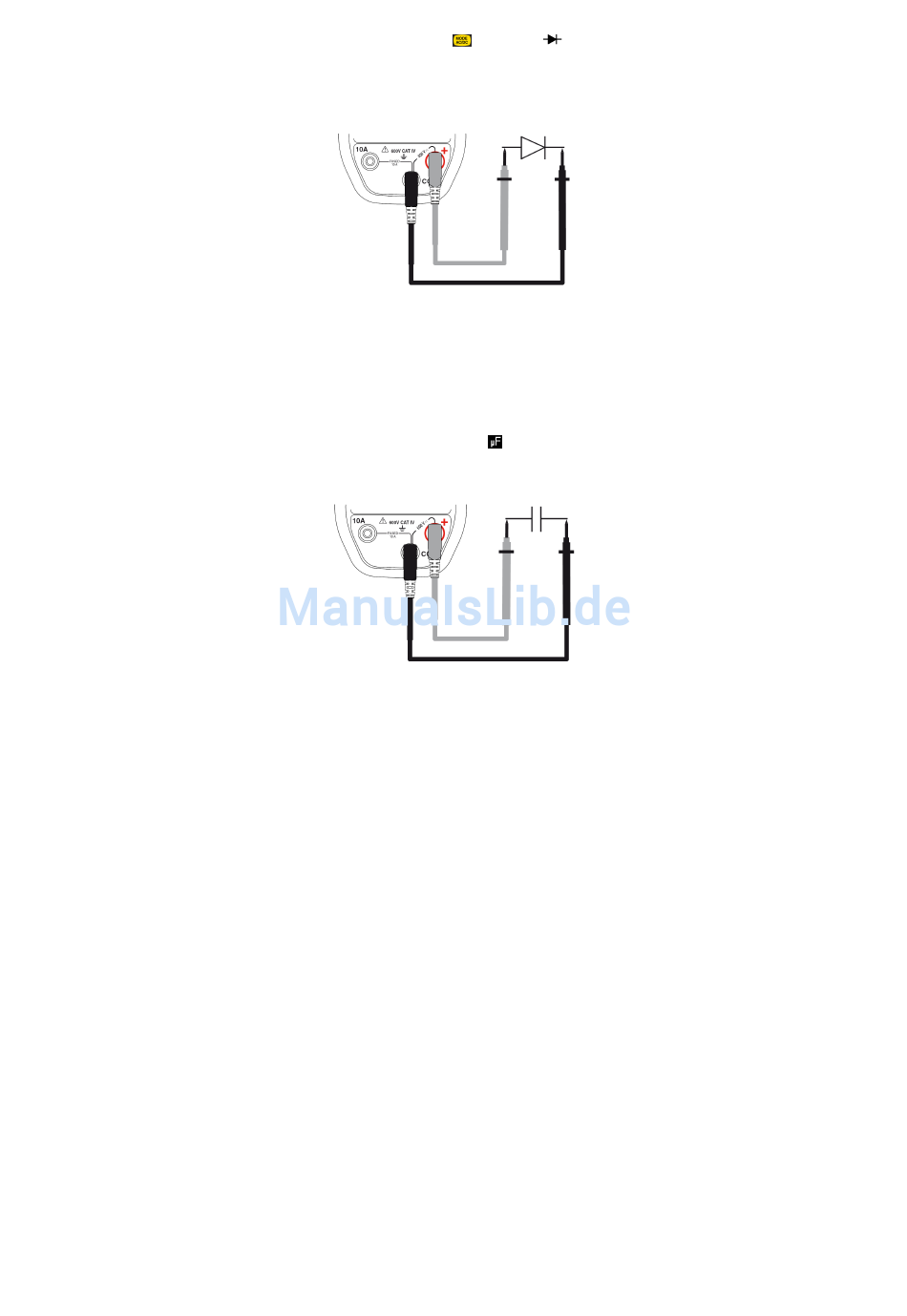

3.1.5 Kapazitätsmessung
Achtung : Alle Kapazitätsmessungen müssen außer Spannung
erfolgen. Die Anschlusspolarität muss eingehalten werden (+ an
die rote Buchse, - an die schwarze Buchse)
Zur Kapazitätsmessung geht man so vor:
1. Prüfen Sie nach, dass die zu messende Kapazität
entladen ist;
2. Stellen Sie den Drehschalter auf
3. Den schwarzen Prüfdraht an die Buchse COM
anschließen, den roten Prüfdraht an +;
4. Legen Sie die Prüfspitzen an die Komponentenbuchsen;
Der gemessene Kapazitätswert erscheint auf der Anzeige.
71 - 138
. Das Symbol wird
Durchlass
;
