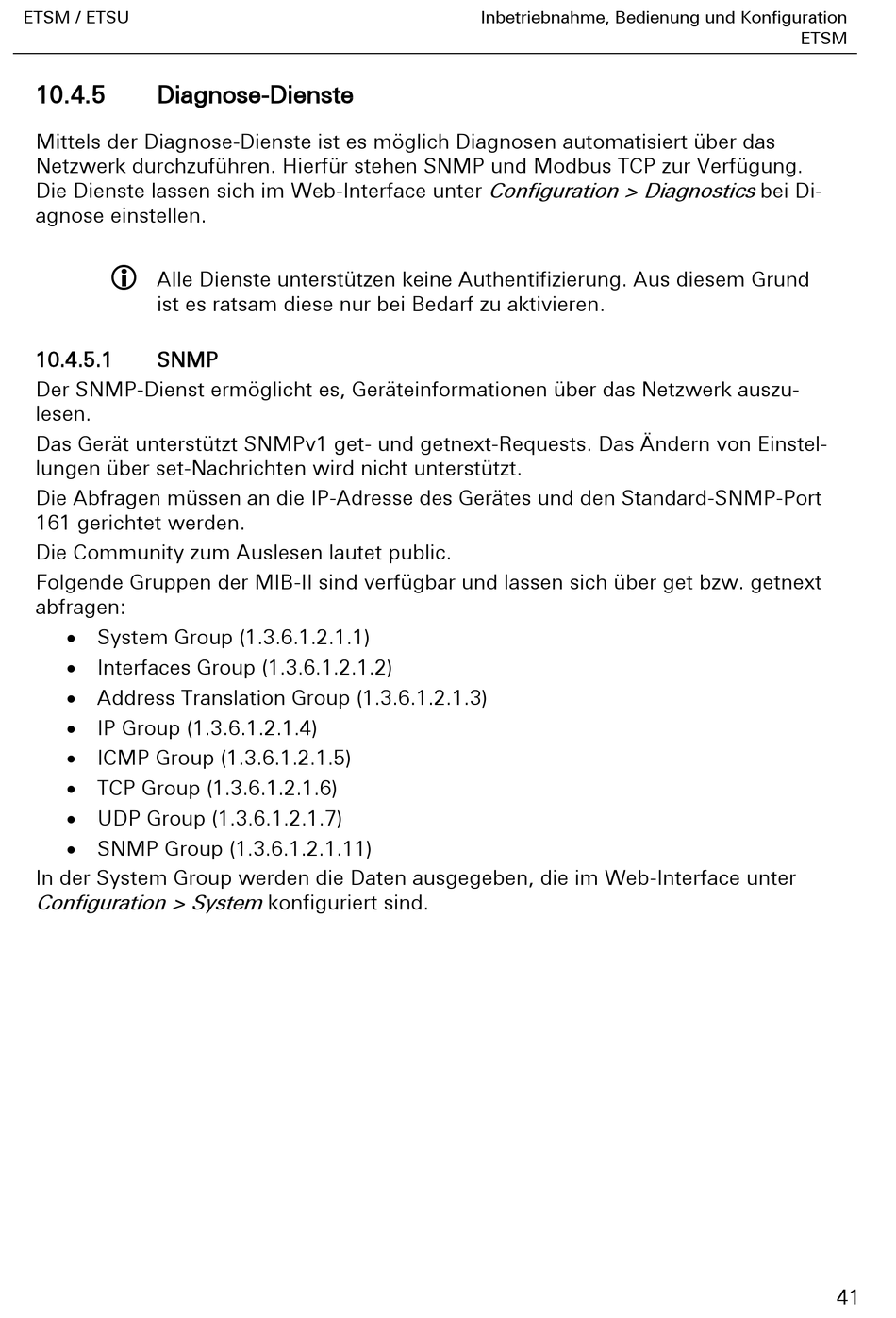

Diagnose-Dienste

Mittels der Diagnose-Dienste ist es möglich Diagnosen automatisiert über das
Netzwerk durchzuführen. Hierfür stehen SNMP und Modbus TCP zur Verfügung.
Die Dienste lassen sich im Web-Interface unter
agnose einstellen.

Alle Dienste unterstützen keine Authentifizierung. Aus diesem Grund
ist es ratsam diese nur bei Bedarf zu aktivieren.
10.4.5.1 SNMP
Der SNMP-Dienst ermöglicht es, Geräteinformationen über das Netzwerk auszu-
lesen.
Das Gerät unterstützt SNMPv1 get- und getnext-Requests. Das Ändern von Einstel-
lungen über set-Nachrichten wird nicht unterstützt.
Die Abfragen müssen an die IP-Adresse des Gerätes und den Standard-SNMP-Port
161 gerichtet werden.
Die Community zum Auslesen lautet public.
Folgende Gruppen der MIB-II sind verfügbar und lassen sich über get bzw. getnext
abfragen:
 System Group (1.3.6.1.2.1.1)
 Interfaces Group (1.3.6.1.2.1.2)
 Address Translation Group (1.3.6.1.2.1.3)
 IP Group (1.3.6.1.2.1.4)
 ICMP Group (1.3.6.1.2.1.5)
 TCP Group (1.3.6.1.2.1.6)
 UDP Group (1.3.6.1.2.1.7)
 SNMP Group (1.3.6.1.2.1.11)
In der System Group werden die Daten ausgegeben, die im Web-Interface unter
Configuration > System
konfiguriert sind.
