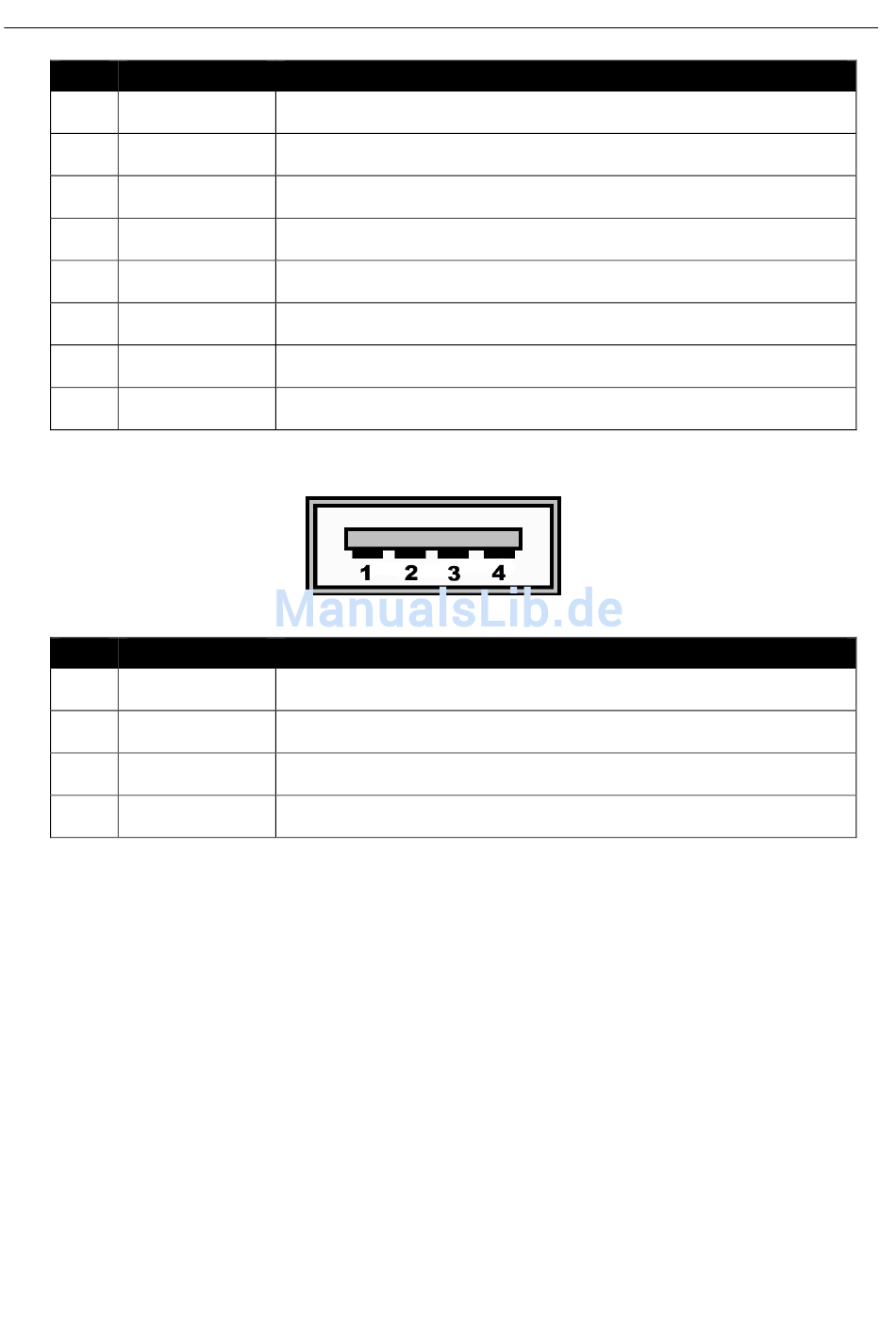

Tabelle 3: Etsm / Etsu - Anschlüsse Der Steckerklemme; Tabelle 4: Etsm / Etsu - Anschlüsse Usb-Buchse (Nur Etsm); Abbildung 2: Etsm / Etsu - Usb-Buchse (Nur Etsm) - INSYS ETSM Benutzerhandbuch

Technische Angaben
Pos. Bezeichnung
1 V1
2 GND
3 Fault
4 DI+
5 DI-
6 Fault
7 GND
8 V2
Tabelle 3: ETSM / ETSU – Anschlüsse der Steckerklemme
Abbildung 2: ETSM / ETSU – USB-Buchse (nur ETSM)
Pos. Bezeichnung
1 VBUS
2 D-
3 D+
4 GND
Tabelle 4: ETSM / ETSU – Anschlüsse USB-Buchse (nur ETSM)
22
Beschreibung
Spannungsversorgung, redundanter positiver Anschluss 1
Ground (Masse)
Fehler-Meldekontakt (nur ETSM)
Digitaleingang, positiver Anschluss (nur ETSM)
Digitaleingang, negativer Anschluss (nur ETSM)
Fehler-Meldekontakt (nur ETSM)
Ground (Masse)
Spannungsversorgung, redundanter positiver Anschluss 2
Beschreibung
+5 V
Daten -
Daten +
Ground (Masse)
ETSM / ETSU
