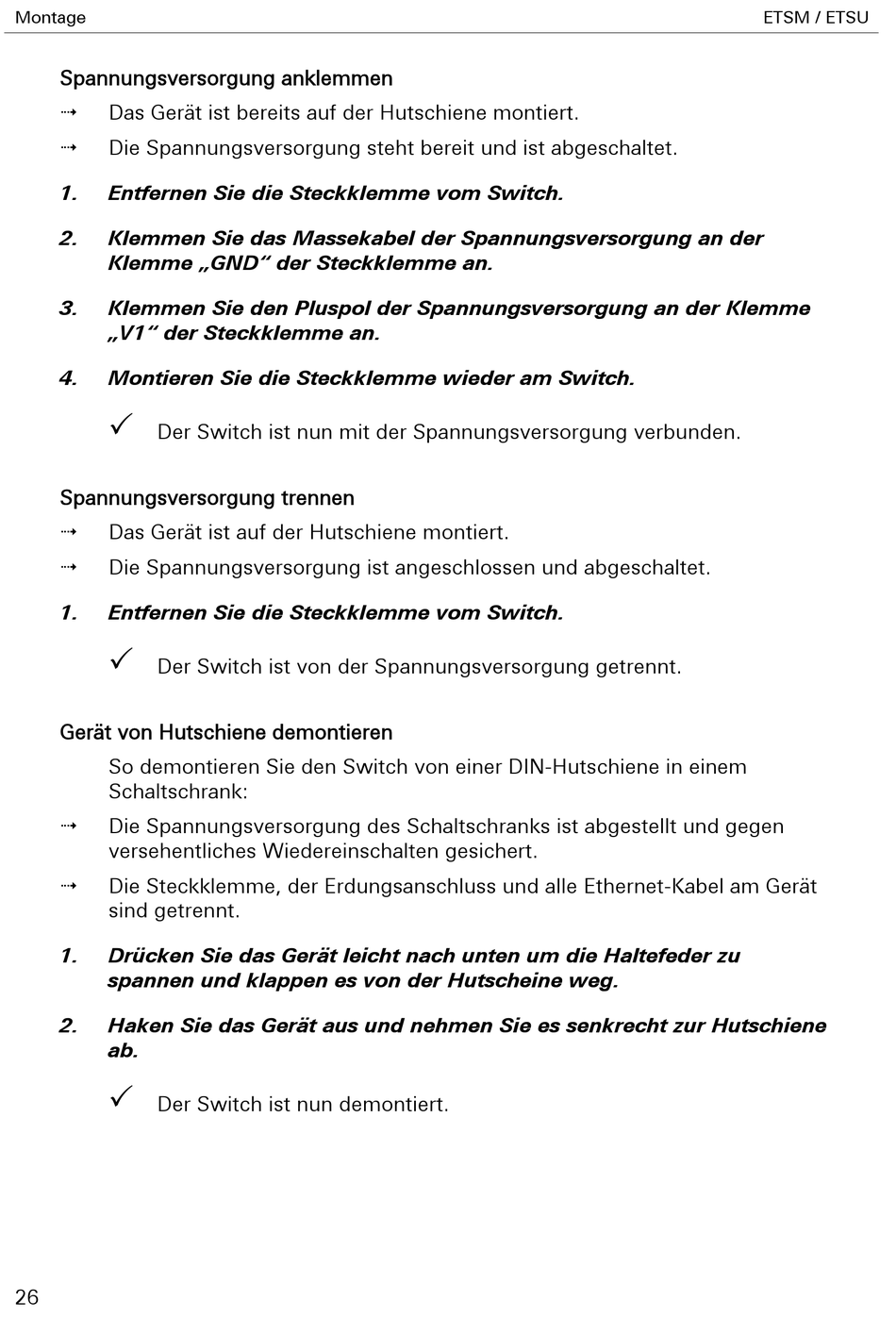

INSYS ETSM Benutzerhandbuch Seite 26

Montage
Spannungsversorgung anklemmen

Das Gerät ist bereits auf der Hutschiene montiert.

Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Entfernen Sie die Steckklemme vom Switch.
2. Klemmen Sie das Massekabel der Spannungsversorgung an der
Klemme „GND" der Steckklemme an.
3. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme
„V1" der Steckklemme an.
4. Montieren Sie die Steckklemme wieder am Switch.

Der Switch ist nun mit der Spannungsversorgung verbunden.
Spannungsversorgung trennen

Das Gerät ist auf der Hutschiene montiert.

Die Spannungsversorgung ist angeschlossen und abgeschaltet.
1. Entfernen Sie die Steckklemme vom Switch.

Der Switch ist von der Spannungsversorgung getrennt.
Gerät von Hutschiene demontieren
So demontieren Sie den Switch von einer DIN-Hutschiene in einem
Schaltschrank:

Die Spannungsversorgung des Schaltschranks ist abgestellt und gegen
versehentliches Wiedereinschalten gesichert.

Die Steckklemme, der Erdungsanschluss und alle Ethernet-Kabel am Gerät
sind getrennt.
1. Drücken Sie das Gerät leicht nach unten um die Haltefeder zu
spannen und klappen es von der Hutscheine weg.
2. Haken Sie das Gerät aus und nehmen Sie es senkrecht zur Hutschiene
ab.

Der Switch ist nun demontiert.
