Inhaltszusammenfassung für INSYS MRO

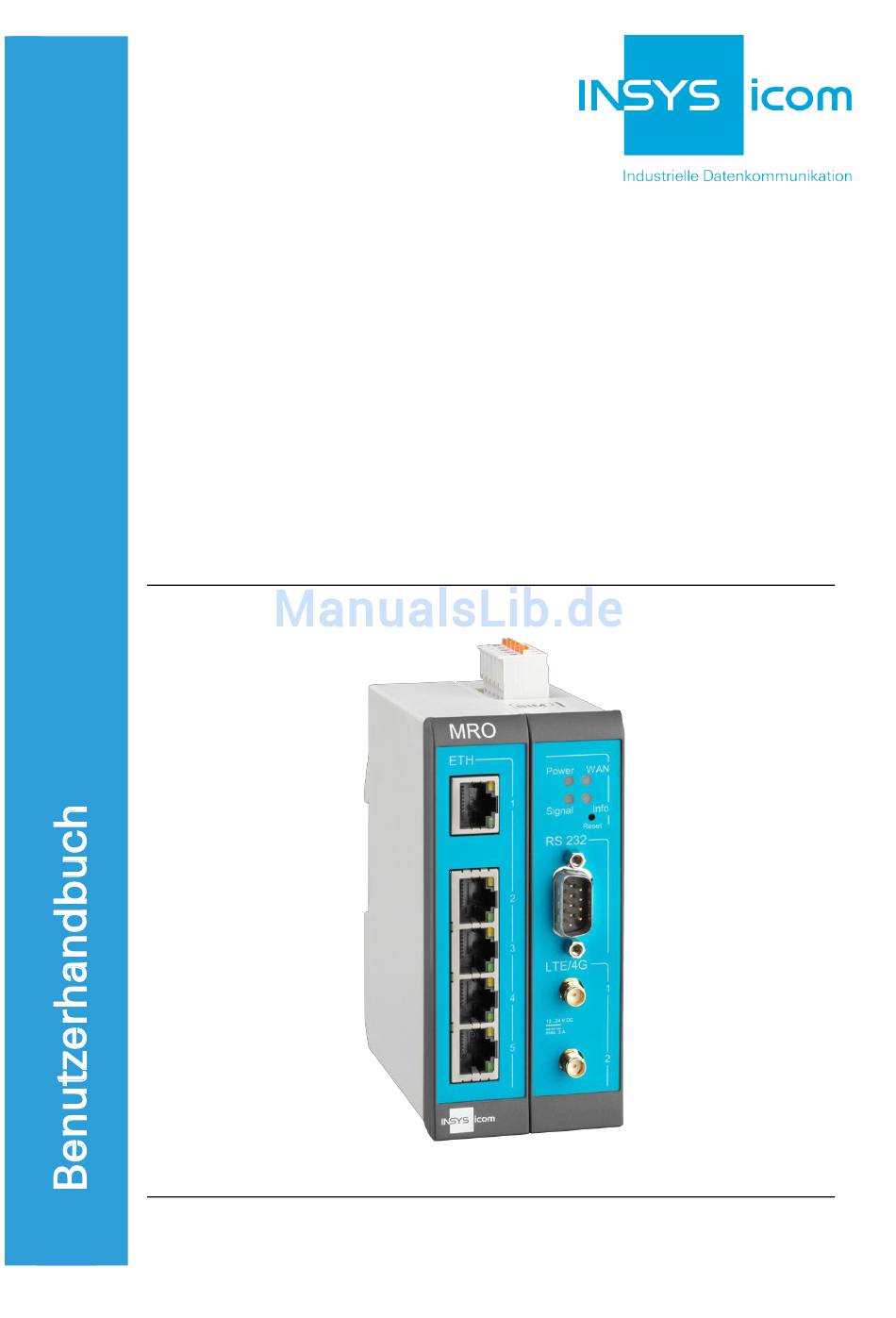

- Seite 1 Installations- und Benutzerhandbuch...
- Seite 3 Copyright © June 2017 INSYS MICROELECTRONICS GmbH Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Do- kumentation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg. Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein Hinweis auf die freie Verwendbarkeit desselben.
-
Seite 4: Inhaltsverzeichnis
Inhalt Allgemeines ................... 6 Gewährleistungsbestimmungen ................6 Feedback ......................6 Kennzeichnung von Warnungen und Hinweisen ..........7 Symbole und Formatierungen dieser Anleitung ........... 8 Sicherheit ....................9 Bestimmungsgemäße Verwendung ..............9 Technische Grenzwerte ..................10 Pflichten des Betreibers ..................10 Qualifikation des Personals ................ - Seite 5 Contents Montage der SIM-Karten-Abdeckung ........... 29 Demontage der SIM-Karten-Abdeckung ............30 Montage der SIM-Karten-Abdeckung ..............31 Montage ....................32 Inbetriebnahme ..................37 Bedienprinzip ..................40 11.1 Bedienung über das Web-Interface ..............40 11.2 Zugang über das HTTPS-Protokoll ..............42 11.2.1 Authentifizierung über die Geräte-individuelle Zertifikat/Schlüssel- Kombination ...................
-
Seite 6: Allgemeines
Veränderungen schließen die Haftung des Herstellers für daraus resultierende Schäden aus. Die Gewährleistung des Herstellers erlischt. Es gelten die Bestimmungen unserer Liefer- und Einkaufsbedingungen (AGB). Diese finden Sie auf unserer Webseite (www.insys-icom.de/impressum/) unter „AGB“. Feedback Wir verbessern unsere Produkte und die zugehörige Technische Dokumentation ständig. -
Seite 7: Kennzeichnung Von Warnungen Und Hinweisen
Allgemeines Kennzeichnung von Warnungen und Hinweisen Symbole und Signalwörter Gefahr! Schwere gesundheitliche Schäden / Lebensgefahr Eines dieser Symbole in Verbindung mit dem Signalwort Gefahr kennzeichnet eine unmittelbare drohende Gefahr. Bei Missachtung sind Tod oder schwerste Verletzungen die Folge. Warnung! Schwere gesundheitliche Schäden / Lebensgefahr möglich Dieses Symbol in Verbindung mit dem Signalwort Warnung kennzeichnet eine möglicherweise gefährliche Situation. -
Seite 8: Symbole Und Formatierungen Dieser Anleitung
Allgemeines Symbole und Formatierungen dieser Anleitung Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in diesem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ih- nen das Lesen und Auffinden der für Sie wichtigen Information erleichtern. Der fol- gende Text entspricht in seiner Struktur den Handlungsanweisungen dieses Hand- buchs. -
Seite 9: Sicherheit
Sicherheit Sicherheit Der Abschnitt Sicherheit verschafft einen Überblick über die für den Betrieb des Produkts zu beachtenden Sicherheitshinweise. Das Produkt ist nach den derzeit gültigen Regeln der Technik gebaut und be- triebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch ein- wandfreiem Zustand verlassen. -
Seite 10: Technische Grenzwerte
Sicherheit Technische Grenzwerte Das Produkt ist ausschließlich für die Verwendung innerhalb der in den Datenblät- tern angegebenen technischen Grenzwerte bestimmt. Folgende Grenzwerte sind einzuhalten: Die Umgebungstemperaturgrenzen dürfen nicht unter- bzw. überschritten werden. Der Versorgungsspannungsbereich darf nicht unter- bzw. überschritten werden. Die maximale Luftfeuchtigkeit darf nicht überschritten werden und Kondensatbildung muss vermieden werden. -
Seite 11: Hinweise Zu Transport Und Lagerung
Sicherheit Hinweise zu Transport und Lagerung Die folgenden Hinweise sind zu beachten: Das Produkt während des Transports und der Lagerung keiner Feuchtigkeit und keinen anderen möglicherweise schädlichen Umweltbedingungen (Einstrahlung, Gase, usw.) aussetzen. Produkt entsprechend verpacken. Das Produkt so verpacken, dass es vor Erschütterungen beim Transport und bei der Lagerung geschützt ist, z.B. -
Seite 12: Kennzeichnungen Auf Dem Produkt
Sicherheit Kennzeichnungen auf dem Produkt Das Typenschild des Produkts befindet sich entweder als Aufdruck oder Aufkleber auf einer Fläche des Produkts. Es kann unter anderem folgende Kennzeichnungen enthalten, die hier näher erläutert sind. Handbuch beachten Dieses Symbol weist darauf hin, dass das Handbuch des Produkts essentielle Sicherheitshinweise enthält, die unbedingt zu beachten sind. -
Seite 13: Sicherheitshinweise Zur Elektrischen Installation
Sicherheit Sicherheitshinweise zur elektrischen Installation Der elektrische Anschluss darf nur von autorisiertem Fachpersonal gemäß den El- ektroplänen vorgenommen werden. Die Hinweise zum elektrischen Anschluss in der Anleitung beachten, ansonsten kann die elektrische Schutzart beeinträchtigt werden. Die sichere Trennung von berührungsgefährlichen Stromkreisen ist nur gewähr- leistet, wenn die angeschlossenen Geräte die Anforderungen der VDE 0106 T.101 (Grundanforderungen für sichere Trennung) erfüllen. - Seite 14 Sicherheit Vorsicht! Nässe und Flüssigkeiten aus der Umgebung können ins Innere des Produkts gelangen! Brandgefahr und Beschädigung des Produkts. Das Produkt darf nicht in nassen oder feuchten Umgebungen oder direkt in der Nähe von Gewässern eingesetzt werden. Installieren Sie das Produkt an einem trockenen, vor Spritzwasser geschützten Ort.
- Seite 15 Sicherheit Vorsicht! Abstand von Antennen zu Personen! Ein zu geringer Abstand von Mobilfunkantennen zu Personen kann die Gesundheit beeinträchtigen. Bitte beachten Sie, dass die Mobilfunkantenne während des Betriebs mindestens 20 cm von Personen entfernt sein muss.
-
Seite 16: Verwendung Von Open-Source-Software
Verwendung von Open-Source-Software Verwendung von Open-Source-Software Allgemeines Unser Produkt MRO beinhaltet unter anderem auch sogenannte Open-Source-Soft- ware, die von Dritten hergestellt und für die freie Verwendung durch jedermann veröffentlicht wurde. Die Open-Source-Software steht unter besonderen Open- Source-Softwarelizenzen und dem Urheberrecht Dritter. Jeder Kunde kann die Open-Source-Software nach den Lizenzbestimmungen der jeweiligen Hersteller grundsätzlich frei verwenden. -
Seite 17: Besondere Haftungsbestimmungen
Open-Source-Software und die unveränderte Softwarekonfigura- tion in unserem Produkt. Verwendete Open-Source-Software Wenden Sie sich bitte an unsere Support-Abteilung (support@insys-icom.de) für eine Liste der in diesem Produkt verwendeten Open-Source-Software. Alternativ finden Sie eine Liste der verwendeten Open-Source-Software im Web-Interface des... -
Seite 18: Versionshistorie
Versionshistorie Versionshistorie Version Änderung Veröffentlichung Aktualisierung der Technischen Daten... -
Seite 19: Gerätevarianten
Gerätevarianten Gerätevarianten Dieses Handbuch beschreibt verschiedene Varianten der Industrierouter-Serie MRO von INSYS icom. Die Router werden im Handbuch zusammenfassend als MRO bez- eichnet. Bei den Routern handelt es sich um: MRO-L200 (mit LTE-Modem für Europa und Asien) MRO-L210 (mit LTE-Modem für Nordamerika) Sollten sich die Router unterscheiden, so wird dies in den entsprechenden Pas- sagen gesondert erwähnt. -
Seite 20: Lieferumfang
Distributor. Industrierouter Quick Installation Guide Sicherheitshinweise Optionales Zubehör ist nicht im Lieferumfang enthalten. Folgende Teile sind bei Ihrem Distributor oder INSYS icom erhältlich: Mobilfunkantennen Antennenverlängerungen und Zubehör Hutschienennetzteile Device App icom Data Suite ... -
Seite 21: Technische Angaben
Technische Angaben Technische Angaben Die folgenden Angaben gelten für alle Varianten des Routers. Wenn sich diese Vari- anten voneinander unterscheiden, werden die unterschiedlichen Werte gesondert angegeben. Technische Daten 7.1.1 Physikalische Merkmale Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast und einer Umgebungstemperatur von 25 °C gemessen. -
Seite 22: Tabelle 1: Mro - Physikalische Eigenschaften
Abmessungen (Breite x Tiefe x Höhe) 54 mm x 88 mm x 117 mm Temperaturbereich -30 °C … 70 °C (max. 75 °C, s. unten) Maximale zulässige Luftfeuchtigkeit 95% nicht kondensierend Schutzart Gehäuse IP40, Steckverbinder IP30 Tabelle 1: MRO – Physikalische Eigenschaften... -
Seite 23: 7.1.2 Technologische Merkmale
850, 900, 1800, 1900 MHz (MRO-L210) UMTS/HSPA-Frequenzen (3G) 900, 1800, 2100 MHz (MRO-L200) 850, 1700/2100 (AWS), 1900 MHz (MRO-L210) LTE-Frequenzen (4G) 800, 900, 1800, 2100, 2600 MHz (MRO-L200) 700, 850, 1700/2100 (AWS), 1900 MHz (MRO- L210) SIM-Kartenleser Unterstützung für 1,8 V- und 3,0 V-SIM-Karten... -
Seite 24: Anschlüsse, Anzeige- Und Bedienelemente
Technische Angaben Anschlüsse, Anzeige- und Bedienelemente Abbildung 1: MRO – Anschlüsse, Anzeige- und Bedienelemente Front Anschluss Beschreibung ETH 1 Ethernet-Port 1 (RJ45, 10/100 BT) ETH 2 Ethernet-Port 2 (RJ45, 10/100 BT) ETH 3 Ethernet-Port 3 (RJ45, 10/100 BT) ETH 4... -
Seite 25: Tabelle 4: Mro - Bedeutung Der Anzeigeelemente
Mindestens 3 Sekunden Setzt die Hardware zurück und lang drücken. startet sie neu. (Hard-Reset) Innerhalb von 2 Sekunden Löscht alle Einstellungen und dreimal hintereinander kurz setzt das Gerät auf drücken. Werkseinstellungen zurück Tabelle 6: MRO – Funktionsbeschreibung und Bedeutung der Bedienelemente... -
Seite 26: Digitale Eingänge
Ground (Masse) Digitaler Ausgang (Open Collector) Spannungsversorgung, positiver Anschluss Abbildung 2: MRO – Anschlüsse Steckverbinder Digitale Eingänge Der Router verfügt über zwei unterschiedliche digitale Eingänge. Dabei ist der Eingang IN1 low-aktiv, d.h. aktiv, wenn er mit GND verbunden ist. Der Eingang IN2 ist high-aktiv und angelehnt an die elektrischen Anforderungen der SPS-Norm DIN EN 61131-2 für digitale Eingänge Typ 1. -
Seite 27: Anschluss Der Steckverbinder
Technische Angaben Anschluss der Steckverbinder Die Kontaktierung der Leitungen im Steckverbinder erfolgt wartungsfrei durch eine Federklemme. Zum Klemmen von starren Leitern (abisoliert) oder flexiblen Leitern mit Aderendhülsen werden diese lediglich in die Steckverbinder eingeführt. Zum Klemmen von flexiblen Leitern (Litze) ohne Aderendhülse muss der orange Öffner hineingedrückt werden (z.B. -
Seite 28: 7.7.3 Anordnung Der Antennen
Datenrate schlechter sein als bei der Verwendung von nur einer Antenne. 7.7.4 Außenwandantenne Bei Verwendung der von INSYS angebotenen Außenwandantennen ist mit dem mitgelieferten Montagewinkel ein ausreichender Abstand zur Wand gewährleistet. Wenn die Hauptantenne senkrecht ausgerichtet ist und die Zusatzantenne im rechten Winkel dazu am selben Punkt befestigt wird, gewährleisten die Montage-... -
Seite 29: Montage Der Sim-Karten-Abdeckung
Montage der SIM-Karten-Abdeckung Montage der SIM-Karten-Abdeckung Gehen Sie für den Ausbau bzw. Einbau der SIM-Karten-Abdeckung eins MRO-L wie folgt vor. Vorsicht! In das Gehäuse eindringende Gegenstände können das Produkt beschädigen! Beschädigung des Produkts. Achten Sie bei der Handhabung von Werkzeugen zum Entfernen der Abdeckung wie Schraubendrehern darauf, dass Sie damit nicht in das Geräteinnere eindringen, um... -
Seite 30: Demontage Der Sim-Karten-Abdeckung
Die Stecker sind abgesteckt. Der MRO ist nicht mit der Stromversorgung verbunden. Setzen Sie den Schraubendreher wie in folgender Abbildung gezeigt von oben zwischen den Steg in der Mitte und die Abdeckung ein (roter Pfeil) und bewegen Sie ihn unter leichten Druck um ca. 45°... -
Seite 31: Montage Der Sim-Karten-Abdeckung
Montage der SIM-Karten-Abdeckung Montage der SIM-Karten-Abdeckung Nach dem Einsetzen der SIM-Karte, müssen Sie die Abdeckung an der Oberseite des MRO wieder einsetzen, um die Integrität des Gehäuses wiederherzustellen. So montieren Sie die SIM-Karten-Abdeckung: Die Stecker sind abgesteckt. Der MRO ist nicht mit der Stromversorgung verbunden. -
Seite 32: Montage
Montage Montage Dieser Abschnitt erklärt, wie Sie den MRO auf einer Hutschiene montieren, die Spannungsversorgung anklemmen und wie Sie ihn wieder demontieren können. Beachten Sie dazu unbedingt die Anweisungen im Abschnitt „Sicherheit“ dieses Handbuchs, insbesondere die „Sicherheitshinweise zur elektrischen Installation“. - Seite 33 Montage Gerät auf Hutschiene montieren So montieren Sie den Router auf einer DIN-Hutschiene: Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hutschiene an. An der oberen Hutschienennut befinden sich zwei Rasthaken. Haken Sie diese beim Ansetzen hinter der Oberkante der Hutschiene ein.
- Seite 34 Montage Spannungsversorgung anklemmen Das Gerät ist bereits auf der Hutschiene montiert. Die Spannungsversorgung steht bereit und ist abgeschaltet. Ziehen Sie die Steckklemme vom Router ab. Klemmen Sie das Massekabel der Spannungsversorgung an der Klemme „GND“ der Steckklemme an. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme „VIN“...
- Seite 35 Montage Gerät von Hutschiene demontieren So demontieren Sie den Router von einer DIN-Hutschiene in einem Schaltschrank: Sie benötigen einen kleinen Schlitzschraubendreher (max. 3,5 mm Breite). Die Spannungsversorgung des Schaltschranks ist abgestellt und gegen versehentliches Wiedereinschalten gesichert. Alle Steckklemmen am Gerät sind abgesteckt. Führen Sie den Schlitzschraubendreher wie in der folgenden Abbildung gezeigt in die Aussparung unten im Hutschienenclip ein.
- Seite 36 Montage Bewegen Sie den Schlitzschraubendreher wie in der folgenden Abbildung gezeigt zum Gerät hin. (Abbildung ähnlich) Die Kunststofffeder mit dem unteren Rasthaken wird auseinandergezogen. Während Sie die Kunststofffeder mit dem unteren Rasthaken gespannt halten, klappen Sie das Gerät von der Hutschiene weg. Haken Sie das Gerät aus und nehmen Sie es senkrecht zur Hutschiene ...
-
Seite 37: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Dieses Kapitel erklärt, wie Sie den MRO in Betrieb nehmen; d.h. mit einem PC verbinden und zur Konfiguration vorbereiten. SIM-Karte einsetzen. So setzen Sie die SIM-Karte ein. Die Stromversorgung des Geräts ist abgestellt. Sie benötigen eine funktionierende Mini-SIM-Karte Ihres Mobilfunkproviders. - Seite 38 Die Verwendung einer zweiten Antenne ermöglicht höhere Datenraten sofern der Provider dies unterstützt. Anschließen eines PC So verbinden Sie den MRO über ein Netzwerkkabel mit einem PC. Die Stromversorgung des Geräts ist abgestellt. Sie benötigen ein Cat 5 Netzwerk-Patchkabel.
- Seite 39 Stellen Sie sicher, dass am PC der DHCP-Client aktiviert ist (IP- Adresse automatisch beziehen). Der integrierte DHCP Server des MRO weist Ihrer Netzwerkkarte dann beim Anstecken eine Adresse aus dem passenden Adressbereich zu. Alternativ können Sie auch die IP-Adresse der Netzwerkkarte, an die das Gerät angeschlossen ist, auf eine Adresse die mit 192.168.1.
-
Seite 40: Bedienprinzip
Bedienprinzip Bedienprinzip Dieses Kapitel erklärt Ihnen, wie Sie bei Bedienung und Konfiguration des Routers vorgehen. Konfiguration und Bedienung sind dabei auf verschiedene Arten möglich: Über eine web-basierte Schnittstelle (Web-Interface). Das Web-Interface selbst wird mit Hilfe eines Webbrowsers angezeigt und bedient. Die Bedienung über das Web-Interface sowie der Zugang über das HTTPS- Protokoll sind im Folgenden beschrieben. - Seite 41 Geben Sie Benutzernamen und Passwort ein und klicken Sie danach auf OK. Die Werkseinstellung des Web-Interface sind wie folgt: der Benutzername ist „insys“, das Passwort ist „icom“. Die Startseite des Web-Interface wird angezeigt. Wählen Sie über das Menü links den Menüpunkt aus, in dem Sie Einstellungen vornehmen möchten.
-
Seite 42: Zugang Über Das Https-Protokoll
Ausnahme für diesen Server hinzufügen oder die sichere Verbindung zu diesem Server trotzdem aufbauen. Wir empfehlen, das CA-Zertifikat CA_INSYS_Router.pem von der Firmware- Seite (http://www.insys-icom.de/firmware/) herunterzuladen und in Ihren Browser zu importieren, um INSYS MICROELECTRONICS als Zertifizierungsstelle anzuerkennen. Gehen Sie dazu vor, wie in der Dokumentation Ihres Browsers beschrieben. -
Seite 43: Authentifizierung Über Eine Eigene Zertifikatsstruktur
Bedienprinzip Wenn INSYS MICROELECTRONICS als Zertifizierungsstelle in Ihrem Browser hinterlegt ist und sie erneut auf das Gerät über das HTTPS-Protokoll zugreifen, zeigt der Browser erneut an, dass ein ungültiges Sicherheitszertifikat verwendet wird. Dem Zertifikat wird nicht vertraut, weil sich der Common Name des Zertifikates von Ihrer Eingabe in der Adressleiste des Browsers unterscheidet. -
Seite 44: Profile Und Profil-Handling
Bedienprinzip 11.3 Profile und Profil-Handling Die Konfiguration des Routers wird als Profil bezeichnet. Auf einem Gerät können mehrere Profile gespeichert sein, so dass die Konfiguration eines Gerätes schnell gewechselt werden kann. 11.3.1 Begriffe Dabei sind folgende Begriffe zu unterscheiden: Laufendes Profil: die aktuelle Konfiguration des Routers, mit der er gerade läuft ... -
Seite 45: Abbildung 6: Profil-Handling - Aktivieren Von Konfigurationsänderungen
Bedienprinzip Abbildung 6: Profil-Handling – Aktivieren von Konfigurationsänderungen 11.3.3 Verwendung mehrerer Profile Die vielfältigen Einsatzmöglichkeiten des Routers legen die Verwendung mehrerer Profile nahe. Die folgenden Abschnitte beschreiben das Handling der Profile. 11.3.3.1 Speichern eines Profils Einstellungen, die im geöffneten Profil gemacht werden, werden mit einem Klick auf die Schaltfläche „OK“... -
Seite 46: Abbildung 7: Profil-Handling - Schema
Bedienprinzip Mit einem Klick auf die Schaltfläche für den Binärdatei-Download hinter dem jeweiligen Profil wird das Profil als Binärdatei auf den Rechner heruntergeladen. Dies empfiehlt sich zum Archivieren des Profils oder um es auf einen weiteren Router, z.B. ein Ersatzgerät, zu übertragen. Mit einem Klick auf die Schaltfläche für den ASCII-Datei-Download hinter dem jeweiligen Profil wird das Profil als ASCII-Konfigurationsdatei auf den Rechner... -
Seite 47: Ascii-Konfigurationen
Bedienprinzip 11.3.4 ASCII-Konfigurationen ASCII-Konfigurationen sind eine Abfolge an Befehlen, wie sie auch in der CLI eingegeben werden könnten. Jede Zeile enthält einen Befehl, mit dem das geöffnete Profil modifiziert wird. Die Syntax und die Parameter der Befehle können z.B. aus einem herunterge- ladenen Profil im ASCII-Format entnommen werden. -
Seite 48: Wartung, Reparatur Und Störungsbeseitigung
Sollten während des Betriebs des Produkts eine Störung auftreten, finden Sie Hin- weise zur Störungsbeseitigung in der „Knowledge Base“ auf unserer Webseite (http://www.insys-icom.de/knowledge/). Falls Sie weitere Unterstützung benötigen, setzen Sie sich mit Ihrem Vertriebspartner oder dem Support von INSYS icom in Verbindung. Sie erreichen unsere Support-Abteilung per E-Mail unter support@in- sys-tec.de. -
Seite 49: Entsorgung
Entsorgung Entsorgung 13.1 Rücknahme der Altgeräte Gemäß den Vorschriften der WEEE ist die Rücknahme und Verwertung von INSYS- Altgeräten für unsere Kunden wie folgt geregelt: Bitte senden Sie Ihre Altgeräte frachtfrei an folgende Adresse: Frankenberg-Metalle Gärtnersleite 8 96450 Coburg Deutschland Diese Vorschrift gilt für Geräte aus Lieferungen ab dem 13.08.2005. -
Seite 50: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Hiermit erklärt INSYS Microelectronics GmbH, dass der Gerätetyp MRO-L den Richtlinien 2014/53/EU und 2011/65/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.insys-icom.de/doku Zur Einhaltung der CE-Konformität ist u.a. die Einhaltung der DIN EN62311 not- wendig. -
Seite 51: Fcc Statement
FCC Statement FCC Statement Note: Certain variants of this device comply with part 15 of the FCC Rules (this is indicated by the FCC symbol on the label). Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause unde- sired operation. -
Seite 52: Exportbeschränkung
Exportbeschränkung Exportbeschränkung Die von der INSYS Microelectronics GmbH verwendeten Chipsätze für analoge Mo- dems und Mobilfunk-Adapter unterliegen Exportrestriktionen nach der US-ameri- kanischen ECCN-Klassifizierung (5A991). Es ist daher zum Zeitpunkt der Veröffentlichung dieses Dokuments nicht erlaubt, diese Kommunikationsgeräte in folgende Länder zu exportieren: Kuba, Iran, Nord- korea, Sudan, Syrien. -
Seite 53: Glossar
Domain Name System, Dienst der für die Umsetzung von Domainna- men in IP-Adressen benutzt wird. Domainname: Die Domain ist der Name einer Internetseite (z.B. insys-icom). Sie besteht aus dem Namen und einer Erweiterung (Top Level Do- main, z.B. .de), (z.B. insys-icom.de). - Seite 54 Glossar GPRS: General Packet Radio Service, Weiterentwicklung des ->GSM-Mo- bilfunknetzes um höhere Datenübertragungsraten erreichen zu kön- nen. GSM: Global System for Mobile communications, Mobilfunknetz für Sprach- und Datenübertragung. ICMP: Internet Control Message Protocol, Protokoll, das oftmals für die Steuerung eines Netzwerks benutzt wird. Das Programm „ping“ be- nutzt z.B.
- Seite 55 Glossar PAP: Password Authentication Protocol, ein Authentikationsprotokoll, das oft bei PPP-Verbindungen benutzt wird. Port: (1) Buchse am Switch, an der Ethernet-Geräte angeschlossen werden. (2) Bestandteil eines Sockets bei Datenverbindungen Port-Forwarding: Netzwerkregeln, die Datenpakete von bestimmten Absendern zu besonderen Empfängern eines Netzwerkes umleiten. PPP: Point to Point Protocol, ein Protokoll, das zwei Maschinen über eine serielle Leitung so miteinander verbindet, dass sie TCP/IP-Pakete aus-...
- Seite 56 Glossar URL: “Uniform Resource Locator”, sie bezeichnet die Adresse, unter der ein Service im Webbrowser gefunden werden kann. In diesem Handbuch wird als URL meist die IP-Adresse des Geräts eingegeben. VPN: Virtual Private Network, über bestehende unsichere Netzwerke werden logische Verbindungen (sog. Tunnel) aufgebaut. Die End- punkte dieser Verbindungen („Tunnelenden“) und die Geräte dahinter können als eigenes, logisches Netzwerk betrachtet werden.
-
Seite 57: Tabellen & Abbildungen
Tabelle 3: MRO – Anschlüsse Front ................ 24 Tabelle 4: MRO – Bedeutung der Anzeigeelemente ..........25 Tabelle 5: Blinkcode der Signal LED ................ 25 Tabelle 6: MRO – Funktionsbeschreibung und Bedeutung der Bedienelemente ..25 Tabelle 7: Zulässige Leitungsquerschnitte für Steckverbinder ........ 27 18.2 Abbildungsverzeichnis Abbildung 1: MRO –... -
Seite 58: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Access Point Name ......53 Gewährleistungsbestimmungen ..6 Allgemeines ........6 GPRS ..........54 Alternative Ergebnisse ...... 8 Grenzwert ........10 Altgeräte .......... 49 Ground ..........26 Anklemmen ........32 Grundlegende Sicherheitshinweise . 13 APN ..........53 GSM ..........54 AT-Befehl......... - Seite 59 Stichwortverzeichnis Oberfläche ........14 SMS..........55 Open-Source ........16 Socket ..........55 PAP..........55 Spannungsversorgung ....39 Passwort ........39, 41 Spritzwasser ......14, 32 PC ............ 39 Stromaufnahme ......22 Personal........... 10 Switch ........23, 55 Pflichten des Betreibers ....10 Switch LED ........
