4.3.6. Diodentest
Stellen Sie vor dem Diodentest sicher, dass sich keine Spannung mehr im
Messkreis befindet und entladen Sie alle Kondensatoren.
1. Drehen Sie den Funktionswahlschalter in die Position
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die
Buchse und die schwarze Messleitung in COM-Buchse (s. Abb. 7).
3.
Verbinden Sie die Messleitungen mit der zu testenden Diode unter Berücksichtigung der
Polarität (s. Abb. 7). Der typische Spannungsabfall ist 0.4 ~ 1.0 V
4. Wenn ein Spannungsgrenzwert von 0V angezeigt wird, ist die P-N Verbindung
kurzgeschlossen.
5. Die Messung der Dioden können folgendes Anzeigen:
Diode O.K.
Diode n.O.K.

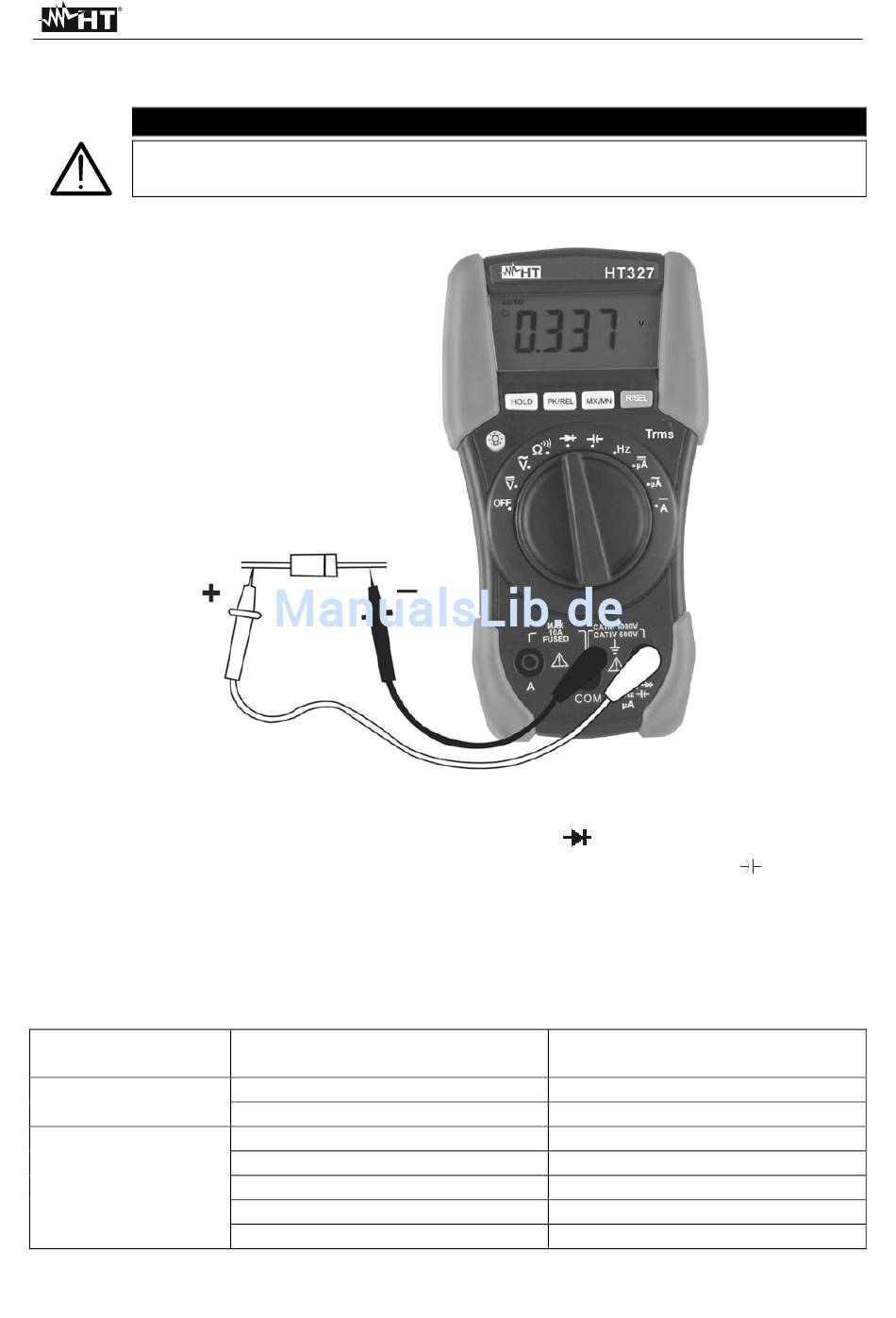

Abb. 7: Diodentest
Anode verbinden mit Rot +,
Kathode verbinden mit Schwarz -
0.4V ~ 1.0V
" OL "
1.1V ~ 2.5V
" OL "
0.4V ~ 0.9V
0V
" OL "
ACHTUNG
Verbindung tauschen
" OL "
0.4V ~ 1.0V
" OL "
1.1V ~ 2.5V
0.4V ~ 0.9V
0V
" OL "
DE - 14
.
